Ausrüstung für das Abstellen von Leiterplatten

Hochgeschwindigkeits-Pneumatik-PCB-Abschließgeräte für präzise SMD-PCBA- oder Dünnplatten

Markenbezeichnung:	HSTECH
Modellnummer:	HS-310L
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Pneumatisches PWB-depanelizer

Weitere Bezeichnung:

V-geschnittenes PWB-Trennzeichen

Spannung:

AC100-240V

PCB-Länge:

0 ~ 360 mm

PCB-Dicke:

0.1~2.0mm

Teilspitzenhöhe:

40mm (maximal)

Untere Höhe des Teils:

20mm (maximal)

Gebrauch:

PWB-Brett, Aluminiumbrett, schnitt v-geschnittenes PWB, LED-Brett

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Hochgeschwindigkeits-Pneumatik-PCB-Abschließgeräte für präzise SMD-PCBA- oder dünne Platten

Einleitung:

1Pneumatisch angetrieben und elektrisch gesteuert, Musterkonstruktion. Es gibt eine Sensorvorrichtung in der Maschine, Schneidbrett einmalig mit geringsten Schneidspannungen.HS-310 gilt für separate präzise SMD PCBA oder dünne Platten.

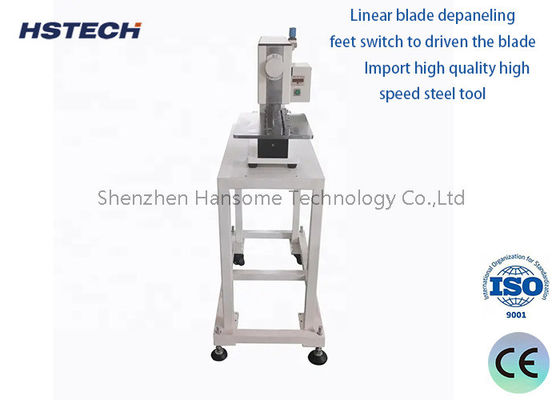

2Die separatorischen Maschinen des Geraden-Messer-Typs wurden entwickelt, um vorgefertigte Platten sorgfältig zu trennen, ohne Biegung oder Spannung.Selbst sensible SMD-Komponenten wie Keramikkondensatoren werden durch den separaten Prozess nicht beschädigt, die Qualität der Produkte zu verbessern.

3Aufgrund der speziellen Konstruktion der Klinge können Bretter mit hohen Bauteilen, die in der Nähe der Kanten platziert sind, sicher getrennt werden.mit keilförmigen Messern werden die Platten in der Rille geschnittenDies ermöglicht es, Bretter mit einer Dicke von weniger als 1 mm sicher und ohne Schneidbelastung zu trennen.

Merkmale und Funktionen

Arbeitsprinzip:

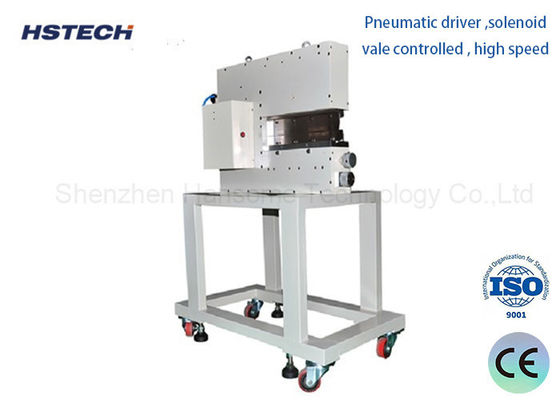

Der Pneumatische PCB Depanelizer verwendet Druckluft als Antriebskraft, um PCBA-Panels durch Zylinder- oder Vakuumadsorption zu spalten.

Im Vergleich zum herkömmlichen mechanischen Schneiden kann diese pneumatische Spaltmethode das Risiko einer Beschädigung der PCBA-Kante erheblich reduzieren.

mit einer Breite von mehr als 20 mm,
Der Pneumatische Depanelizer kann sich genau entlang der vorgegebenen Linie des PCBA-Boards aufteilen, um sicherzustellen, dass die Größe jedes getrennten PCBA konsistent ist.
Die Spaltungsgenauigkeit kann in der Regel ± 0,1 mm erreichen und den hohen PCBA-Produktionsbedarf erfüllen.

Flexible Anpassung:
Die Ausrüstung kann PCBA-Panels verschiedener Größen und Formen mit guter Flexibilität und Anpassungsfähigkeit verarbeiten.
Die Spaltlinie und die Kraftparameter können flexibel an die tatsächlichen Produktionsanforderungen angepasst werden.

Effiziente Produktion:
Der Pneumatische Depanelizer weist die Eigenschaften einer hohen Automatisierung und einfacher Bedienung auf.
Es kann die Produktionseffizienz der PCBA-Spaltung erheblich verbessern und den Herstellungszyklus verkürzen.

Design mit geringem Verlust:
Die pneumatische Spaltmethode kann die Schäden und Burrprobleme am PCBA-Rand minimieren.
Es ist vorteilhaft, die Ausbeute von PCBA und die Zuverlässigkeit der nachfolgenden Verfahren zu verbessern.

Spezifikation:

Produktbezeichnung	PCB-Entpaneleiser
Modell	HS-310L
Höhe des Teils	Maximal 40 mm
Höhe des Teils nach unten	Maximal 20 mm
Luftversorgung	5 kgf/cm
Ausgabe	12.5 Tonnen (brutto)
Effiziente Schneidlänge	1-360 mm
Linienblattgröße	36043,56 mm
PCB-Dicke	0.1mm~2.0mm (mit V-Groove) 0.1mm ~1.0mm ((ohne V-Groove))
Material der Klinge	Import von hochwertigem Hochgeschwindigkeitswerkzeug aus Stahl
Trenngeschwindigkeit	1 bis 300 mm/s
V-Schnittdicke	0.3-3.5 mm
Luftverbrauch	200 bis 400 ((L/min)
Maschinengröße	700325400 mm
Gewicht	130 kg
Geeignetes Brett	Alle V-Schnittplatten

Bewerbungsplatten:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

Hochgeschwindigkeits-Pneumatik-PCB-Abschließgeräte für präzise SMD-PCBA- oder Dünnplatten 2

Hochgeschwindigkeits-Pneumatik-PCB-Abschließgeräte für präzise SMD-PCBA- oder Dünnplatten 4
