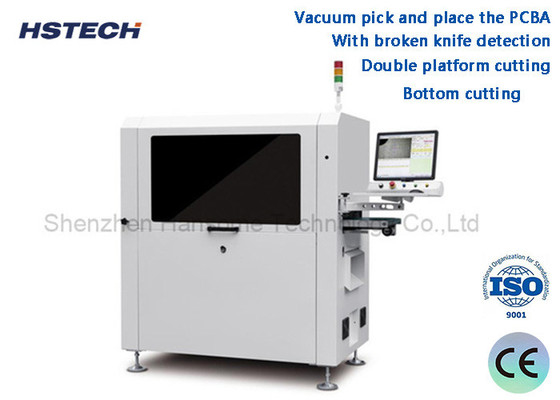

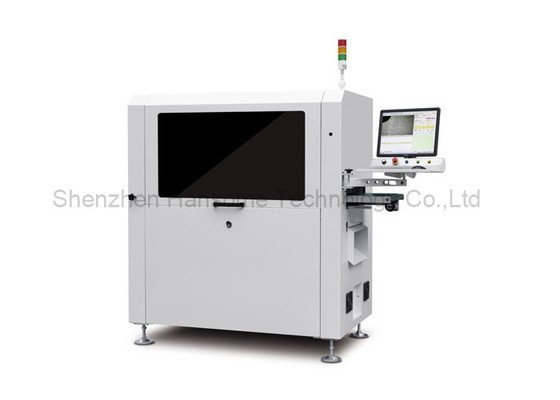

Hochgeschwindigkeits-Schnittfunktion mit Doppelplattform-PCBA-Inline-Routermaschine für Leiterplatten

Hochgeschwindigkeits-Schnittfunktion mit Doppelplattform-PCBA-Inline-Routermaschine für Leiterplatten

Einführung

Die Inline-PCBA-Routermaschine ist ein Gerät, das für die elektronische PCB-Depannung verwendet wird.Es wird in der Elektronikindustrie häufig verwendet, um große PCB-Blätter in kleine unabhängige Leiterplatten zu schneiden.

Im Folgenden sind die Hauptmerkmale und Funktionen der Inline-PCBA-Routermaschine aufgeführt:

1.Automatisierte Aufbereitung: Die Inline-PCBA-Routermaschine ist eine automatisierte Ausrüstung, die kontinuierlich PCB-Aufbereitung auf einer Produktionslinie durchführen kann.Es wird in der Regel in Verbindung mit anderen Geräten (wie z. B. PCB-Montagelinien) verwendet, um eine effiziente automatisierte Produktion zu erzielen.
Hochpräzises Schneiden: Diese Maschine verwendet präzise Schneidwerkzeuge und Steuerungssysteme, um eine hochpräzise PCB-Deponierung zu erreichen.Gewährleistung der Genauigkeit und Qualität der Schneidlinien.

2.Multi-Tool-Konfiguration: Inline PCBA Router Machine ist in der Regel mit mehreren Werkzeugpositionen ausgestattet, die verschiedene Arten und Größen von Schneidwerkzeugen aufnehmen können.Das geeignete Werkzeug kann nach den Anforderungen des PCBs ausgewählt werden, um das Schneiden verschiedener Formen und Größen zu erreichen..

3.Schnelle Schneidgeschwindigkeit: Die Ausrüstung verfügt über eine Hochgeschwindigkeitsschneidfunktion, die PCB-Boards schnell und effektiv spalten kann. Dies kann die Produktionseffizienz verbessern und den Produktionszyklus verkürzen.

4.Genaue Positionierung und Klemmung: Inline PCBA Router Machine verfügt über einen präzisen PCB-Positionierungs- und Klemmmechanismus, um die Stabilität und Genauigkeit der PCB-Blätter während des Schneidvorgangs zu gewährleisten.Dies verhindert Abweichungen und Schäden beim Schneiden, die qualitativ hochwertige Schnittergebnisse liefern.

5.Programmierbare Steuerung: Die Ausrüstung ist in der Regel mit einem programmierbaren Steuerungssystem ausgestattet, das nach verschiedenen PCB-Konstruktionen und Anforderungen programmiert werden kann.Parameter wie Schnittweg, Schneidtiefe und Schnelligkeit können angepasst werden, um den Bedürfnissen verschiedener PCBs gerecht zu werden.

Eigenschaften

1, Staubsauger nehmen und platzieren Sie die PCBA.

2- Das ist ein Schnitt.

3, Doppelplattform schneiden.

4Mit gebrochenem Messer.

5Schließen Sie die automatische Produktionslinie an.

6, SPC-Statistiken funktionieren und dem ERP-System entsprechen.

7, kann mit automatischem Werkzeugwechsel, explosionssicheren Funktion Staubsauger und Luftvolumen ausgestattet werden

Überwachungsfunktion.

Spezifikation

Anwendung:

Schaltkreisschnitt:
Offline-PCBA-Router können Schaltkreislinien und Konturen auf PCBA schnell und genau schneiden.
Es kann verschiedene komplexe Schaltungsprozesse abschließen und die Herstellungsqualität von PCBA verbessern.

Segmentierung des Boards:
Der Router kann mehrere miteinander verbundene PCBA-Boards genau schneiden und trennen.
Stellen Sie sicher, dass die Kanten jeder PCBA-Platte flach sind und die Größe konsistent ist, was für spätere Prüfungen und Montage bequem ist.

Verarbeitung von Löchern:
Der Router kann verschiedene Löcher auf PCBA genau verarbeiten, einschließlich durch Löcher, blinde Löcher, vergrabene Löcher usw.
Stellen Sie sicher, dass die Bohrgröße, Position, Neigung und andere Indikatoren den Anforderungen des Verfahrens entsprechen.

Schnittstellen:
Der Router kann an einem PCBA-System verschiedene Formen von Schlitten schneiden, z. B. Schlitze für die Installation von Komponenten.
Verbesserung der strukturellen Festigkeit und der Wärmeabbauleistung von PCBA.

Grenzschnitt:
Der Router kann an den Rändern von PCBA feines Trimmen und Schrägen durchführen.
Stellen Sie sicher, dass die Kanten des PCBA flach und glatt sind, um Schäden beim Kontakt zu vermeiden.

Automatisierte Produktion:
Offline-PCBA-Router können eine gute Koordinierung mit anderen Geräten auf der Produktionslinie erreichen.
Das Automatisierungsniveau der PCBA-Verarbeitung wird erheblich verbessert und die Produktionseffizienz erhöht.

Maschinengröße

Einzelheiten

Staubsammler der unteren Größe.

Ausgezeichnetes CCD-System mit Bildkamera, Moritex-Linse und Messlichtquelle zur Unterstützung der Maschinenkalibrierung,

Kompensation und Positionierung, mit großer Stabilität und Störungssicherheit.

Umfassende Vakuum-Saugschub für das Pflücken, Platzieren, Entladen und Herstellen.

Komposit-Entladesystem, mit dem ESD-Anti-Stay-Gürtel das getrennte Produkt auf der oberen Seite transportiert und der Abfall auf der unteren Seite transportiert wird, viel Platz mit dieser Methode sparen.
