Präzisionslötermaschine für industrielle 4.0 MES-Systemkompatibilität

Markenbezeichnung:	GKG
Modellnummer:	G9+
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Spitzenlötpastedruckmaschine

Weitere Bezeichnung:

automatische Siebdruckmaschine

PCB-Größe:

50x50 ~ 450x340 mm

Transporthöhe:

900±40mm

Luftdruck:

4 bis 6 kgf/cm3

PCB-Dicke:

0.4-6mm

Maximales Brettgewicht:

5 Kilo

Maschinengewicht:

1000 kg

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Präzisionslötermaschine für industrielle 4.0 MES-Systemkompatibilität

Einleitung

Der G9+ vollautomatische Schweißpaste-Drucker ist eine High-End-Maschine für SMT-High-End-Anwendungen und erfüllt die Anforderungen von 03015, 0,25 Tonhöhe, hoher Präzision und Hochgeschwindigkeitsdruckverfahren.

Spezifikation

Modell	G9+
Maximale PCB-Größe	450x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Maximalgewicht der Platte	5 kg
Transporthöhe	900 ± 40 mm
Abstand an der Brettkante	2.5 mm
Höhe des Brettes	15 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, Programmsteuerung
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnet-Stift/Stützblock/Hand-Oben-Tisch
PCB-Klemmsystem	Patentiert über die Spannung der Oberseite
	Seitenverschließung
	Adsorptionsfunktion
Druckschnappschuss	0-20 mm
Druckmodus	ein/zweimal
Druckgeschwindigkeit	10-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Druckdruck	0.5 bis 10 kg
Größe des Vorlagenrahmens	470370mm~737737mm ((Durchmesser 20-40 mm)
Reinigungssystem	Regenreinigungssysteme
	Verstärkte Vakuumabsorption
	Trocken-Nass-Vakuum drei Modi
	Vor- und Rückreinigung
CCD FOV	10 x 8 mm
Arten von Vertrauenszeichen	Standardform der Vertrauensmarke
	- Das ist ein Pad.
	Hohl
Kamerasystem	Optikstruktur nach oben/nach unten
	CCD-Digitalkamera
	Geometrisches Muster übereinstimmt

Leistung der Maschine

Modell	G9+
Wiederholung der Positionsgenauigkeit	± 12,5um@6,CPK≥2.0
Druckgenauigkeit	±18um@6,CPK≥2.0
Druckzykluszeit	< 7,5 Sekunden
Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision des Druckverfahrens mit der Lötmasse

Spezifikation der gesamten Maschine

Stromversorgung	AC:220±10%,50/60HZ, 3,0 kW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	etwa 5 L/min
Betriebstemperatur	-20°C bis +45°C
Betriebsfeuchtigkeit	30% bis 60%
Maschinendimensionen(ohne Turmlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1.CCD-Digitalsystem, neues ganz optisches System, einheitliches Ringlicht und eine hohe Helligkeitskoaxiale Lichtquelle.mit einer Breite von mehr als 20 mm,, wie z.B. Zinnplattierte, Kupferplattierte, Silberplattierte, Heißluftsolderung, FPC und alle Arten von PCB mit verschiedenen Farben.

2.Hochgenaue PCB-Dicke Anpassung, extrem zuverlässige Struktur, stabile XY-Bewegung. Manuelle Anpassung kann sich leicht an verschiedene PCB-Dicke anpassen.

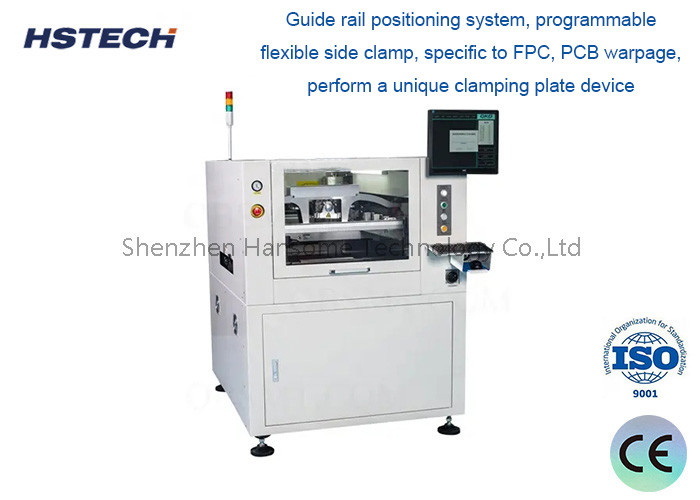

3.Guideway-Positionierungssystem, neue Muster-Guideway-Deaktivierung, programmierbare flexible Seitenklemme, für FPC, PCB-Verformung, eine einzigartige Klemmvorrichtung.Durch Software-Programmierung kann automatisch verlängern und nicht betroffene PCB-Board Warpage zurückziehen.

4. Neues innovatives Schraberkonstruktionsdesign mit umfassendem Schrabersystem für eine verbesserte Stabilität und Lebensdauer.

5. Hochgeschwindigkeits-Schablonenreinigung mit nach unten verteilter Reinigungsstruktur verhindert erfolgreich die Verstopfung von Öffnungen (was die Hauptursache für schlechte Reinigungsergebnisse war).Die Länge der Verteilung des Lösungsmittels kann auch leicht durch Software-Steuerung eingestellt werden.

6. Neue multifunktionale Schnittstelle, einfach und klar, benutzerfreundlich.
