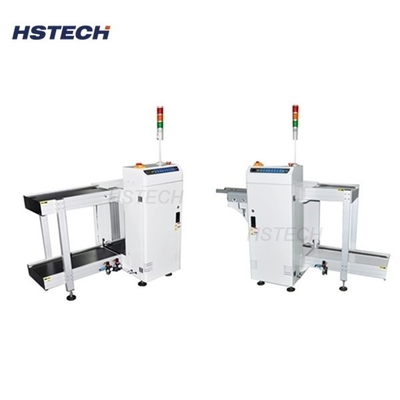

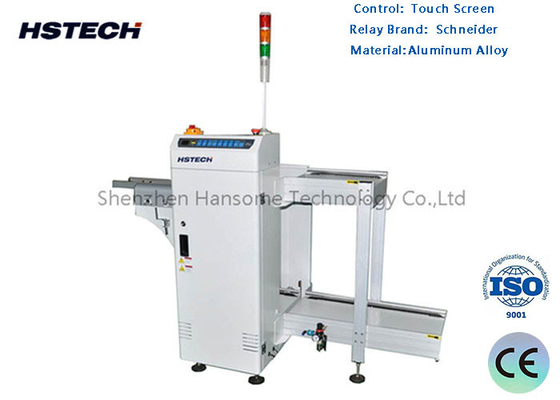

Doppelspuriger PCB-Entladegerät mit 6 Magazine-Ladekapazität und PLC-Steuerungssystem für SMT-Produktion

Doppelspuriger PCB-Entladegerät mit 6 Magazine-Ladekapazität und PLC-Steuerungssystem für SMT-Produktion

Markenbezeichnung:	HSTECH
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	D/P, T/T, Western Union,
Versorgungsfähigkeit:	200 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

Doppelspur-Entlader

Garantie:

1 Jahr

Kontrolle:

Touch-Screen

Plc:

Mitsubishi

Marke des Relais:

Schneider

Optoelektronischer Schalter:

OMRON

Material:

Aluminiumlegierung

Anwendung:

Elektronische Baugruppe

Kontrollsystem:

Plc

Stromverbrauch:

200W

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

200 Stück pro Monat

Hervorheben:

PCB-Entlader im Doppelspur-Design

SMT-Entlader mit Lademöglichkeit für 6 Magazine

SPS-Steuerungssystem

Beschreibung des Produkts

Hochwertige Doppelspur 6-Magazine-PCB-Entlader mit PLC-Steuerungssystem

Dieser fortschrittliche PCB-Entlader ist so konzipiert, dass er Leiterplatten gleichzeitig in zwei Magazinen aus Doppelspurgeräten sammelt.mit einem ausgeklügelten Steuerungssystem für eine optimale Automatisierung und Effizienz.

Einführung zum PCB-Entladen

Diese Einheit sammelt PCBs effizient in zwei Magazine von Doppelspurgeräten gleichzeitig und sorgt so für einen kontinuierlichen Produktionsfluss in SMT-Herstellungsprozessen.

Arbeitsprinzip

Mechanismus für den Empfang von Informationen durch den Verwaltungsrat:Verwendet Robotersysteme oder Förderbänder mit Vakuumabsorption, um montierte PCBs sicher vom Montierer zu entfernen
ÜbertragungsmechanismusÜbertragung der angeschlossenen Leiterplatten auf bestimmte Ausgangsstationen bei gleichzeitiger Wahrung der horizontalen Stabilität, um Abweichungen der Komponentenposition zu vermeiden
Genaue Positionierung:Ausgerüstet mit visuellen Erkennungssystemen zur Echtzeitüberwachung von PCB-Position und -Winkel, mit Steuerungssystemen, die Rückkopplungsdaten für eine genaue Übertragung und Platzierung verwenden
Hochautomation:Moderne SMT-Ladegeräte funktionieren vollautomatisch ohne manuelle Eingriffe und ermöglichen einen schnellen und effizienten PCB-Transfer zwischen Prozessen
Koordination der Montage:Die Arbeitsabläufe werden mit den vorherigen Montern synchronisiert, um eine kontinuierliche und nahtlose PCB-Übertragung zwischen den Fertigungsstufen zu gewährleisten

Wesentliche Merkmale

Erweiterte Steuerungssysteme
Konstruktion von Doppelspuren und Doppelhebeplattformen
Ladefähigkeit von 6 Magazine
Optimiertes Gaskreislaufdesign für eine reibungslose und stabile PCB-Übertragung
Standard SMEMA-Kompatibilität

Technische Spezifikation

Typ	DU-250	DU-300	DU-400	DU-500
Stromversorgung	Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Luftversorgung	5 kgf/C M2	5 kgf/C M2	5 kgf/C M2	5 kgf/C M2
PCB-Größe ((mm)	350 x 50 bis 250	445*50~330	530*50 ~ 390	535*50~460
PCB-Richtung	von links nach rechts oder von rechts nach links	von links nach rechts oder von rechts nach links	von links nach rechts oder von rechts nach links	von links nach rechts oder von rechts nach links
Ausgabe der Ausgabe	335320565	460400565	535460565	535530565
Schrittlänge (mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Transporthöhe ((mm)	900 ± 20	900 ± 20	900 ± 20	900 ± 20
Übertragungsgeschwindigkeit	6 m/s	10 m/s	10 m/s	10 m/s
Hauptmotorleistung	440 W	440 W	440 W	440 W
Maschinengröße ((mm)	151015301250	191016301250	216017601250	216019001250
Gewicht ((kg)	320	350	380	410
