Hochpräzisions-PCB-Abplatzierungsausrüstung mit automatischer Plattentrennungstechnologie

Hochpräzisions-PCB-Abplatzierungsausrüstung mit automatischer Plattentrennungstechnologie

Einleitung

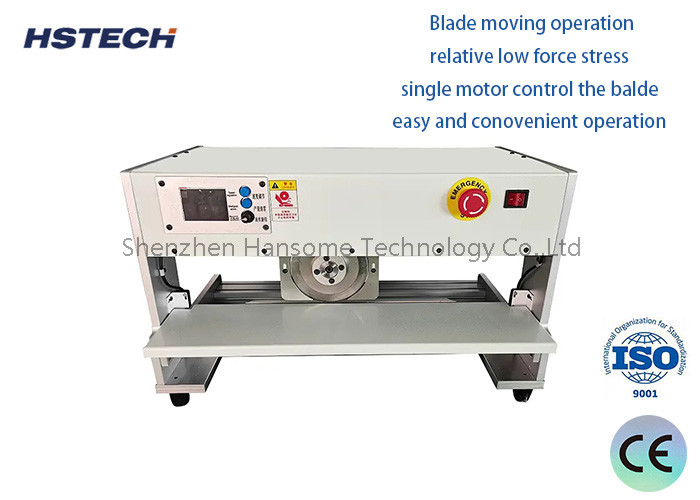

Diese Maschine ((HS-300) ist die Klinge bewegliche PCB-Trennscheiben, mit oberen kreisförmigen und unten linearen Klinge Design,vor dem Schneiden, legen Sie die V-Rohre auf die lineare Klinge,Die obere kreisförmige Klinge bewegt sich, um das Speerenden zu beenden, die Kraft Belastung ist relativ niedrig, das Board nicht bewegen müssen wird die Komponenten auf dem Board zu schützen, zu vermeiden Schäden.

Funktion zur automatischen Trennung von Platten
Die Ausrüstung verwendet eine automatische Plattentrenntechnologie, mit der das gesamte PCB schnell und genau in einzelne PCB-Platten geschnitten werden kann.
Durch die Aufteilung der Platte durch den Roboterarm und die Klinge werden die Effizienz der Plattentrennung und die Produktionseffizienz erheblich verbessert.

Flexible Anpassungsfähigkeit an die Größe
Es kann schnell nach der Größe der Leiterplatte angepasst werden, geeignet für Leiterplatten verschiedener Spezifikationen.
Die maximale unterstützte Plattentrenngröße beträgt 600 mm × 400 mm und deckt die meisten SMT-Produktionsanforderungen ab.

Hochgenaue Trennung von Platten
Der hochpräzise Plattentrennmechanismus und das Positionierungssystem werden angewendet, um sicherzustellen, dass die Genauigkeit jeder Plattentrennung bis zu ± 0,1 mm beträgt.
Es kann Schäden oder Schäden am PCB-Board während des Segmentierungsprozesses effektiv vermeiden.

Sichere und zuverlässige Konstruktion
Die Ausrüstung ist mit Sicherheitsvorrichtungen wie Notstoppknöpfen usw. ausgestattet, die die Betriebssicherheit erhöhen.
Die vollständig geschlossene Konstruktion verhindert das Spritzen von Trümmern während des Schneidvorgangs.

Einfach zu bedienen
Die Ausrüstung ist mit einem Touchscreen-Bedienfeld ausgestattet, mit dem leicht die Trennparameter der Platten eingestellt und der Trennprozess der Platten überwacht werden kann.
Der Automatisierungsgrad ist hoch und der Bediener muss nur die Leiterplatte einfach beladen, um die Trennung abzuschließen.

Eigenschaften

1, Diese Maschine kann für das Schneiden aller Arten von Boards mit V-Slot verwendet werden.

2, Dauerhaftes Design der Klinge, kann die Klinge mindestens zweimal geformt werden.

3, kann die kreisförmige Blatthöhe so eingestellt werden, dass sie den verschiedenen PCB-Arten mit unterschiedlich hohen Komponenten entspricht.

4, Bewegung der Klinge, relativ geringe Kraftbelastung, Einmotorsteuerung der Klinge, einfacher und komfortabler Betrieb.

5, mit Induktionsfunktion, wird die Maschine den Betrieb stoppen, wenn der Bediener den Raum der Bewegung berührt.

6, Sicherheit, mit doppelter Schutzvorrichtung, keine Sorge um das Sicherheitsproduktionsproblem.

7, langlebig, mit hochwertigen, guten Materialien.

Arbeitsprinzip

Fütterungsmechanismus
Die PCB-Defaniermaschine wird erstmals die gesamte Platine nach dem SMT-Aufbau in die PCB-Defaniermaschine füttern.
Der Fütterungsmechanismus verwendet ein Förderband oder einen Manipulator, um das PCB-Board in die Fütterungsstation zu bringen.

Positionierung und Befestigung
Die Depaneling-Maschine befestigt die PCB-Platine mit Hilfe von Positionierungspins oder Vakuumabsorption, um ihre genaue Position zu gewährleisten.

Schneidmechanismus
Die Kernkomponente der Dapanelingmaschine ist der Schneidmechanismus, der in der Regel aus einer schnellen Drehschneidemesse besteht.
Das Schneidblatt schneidet das PCB-Board schnell und präzise entlang der vorgegebenen Trennlinie.

Sammeln von Dameneling
Nach dem Schneiden sammelt die Depaneling-Maschine automatisch die getrennten einzelnen PCB-Boards.
Diese Depanels können weiter getestet, zusammengebaut und in anderen Verfahren hergestellt werden.

Automatisierte Steuerung
Der gesamte Depaneling-Prozess wird durch das Robotersteuerungssystem voll automatisiert.
Das Steuerungssystem kann den Schneidvorgang entsprechend der Größe und der Trennlinieposition verschiedener Leiterplatten genau steuern.
