Hochgeschwindigkeits-PCBA-Routermaschine für elektronische Montage

Markenbezeichnung:	HSTECH
Modellnummer:	HS-RM-F500
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	D/P, T/T, Western Union,
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

PCBA-Tischmaschine Routermaschine

Garantie:

1 Jahr

Kontrolle:

Touch-Screen

Marke des Relais:

Schneider

Optoelektronischer Schalter:

Omron

Material:

Aluminiumlegierung

Kontrollsystem:

SPS

Stromverbrauch:

200W

Verpackung Informationen:

Holzgehäuse

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Beschreibung des Produkts

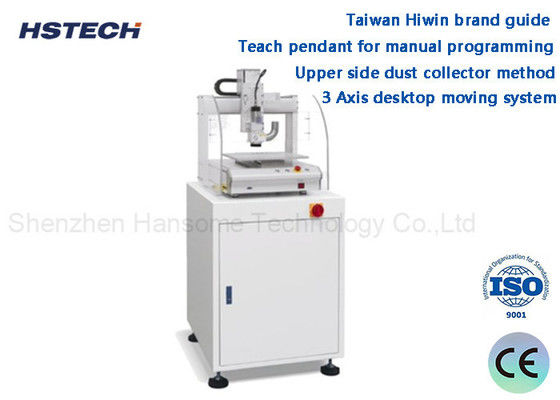

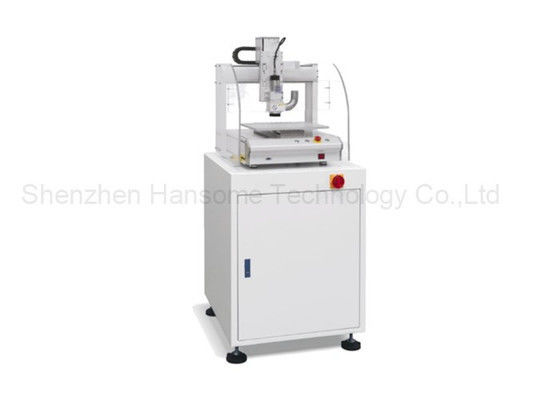

Hochgeschwindigkeits-PCBA-Routermaschine für elektronische Montage

Einführung der Maschine:

Diese Maschine RM-F500 ist eine vertikale PCB-Router-Maschine, die Maschine besteht aus zwei Teilen, der untere Teil ist die Struktur und der obere Teil ist ein dreiachsiges bewegliches PCB-Trennsystem auf dem Tisch.Das Trennsystem nutzt die Lehrbox für die manuelle ProgrammierungEs ist ein kostengünstiges PCB-Router-System.

Kompaktes Design

Die gesamte Maschine ist klein und nimmt nur 0,5-1 m2 ein
mit einer Breite von nicht mehr als 15 mm,
Bequem und flexibel in einem Labor oder einer kleinen Produktionswerkstatt einzusetzen

Hochgenaue Verarbeitung

Annahme eines hochpräzisen CNC-Systems und eines Servomotordrivs
Fähig, eine Positionierungsgenauigkeit von ±0,05 mm und eine Wiederholungsgenauigkeit von ±0,1 mm zu erreichen
Sicherstellung einer stabilen und zuverlässigen Verarbeitung von PCBA-Boards

Mehrzweckschneidemaschinen

Kann PCB-Schaltkreislaufschneiden, Bohren, Fräsen und andere Verarbeitungen durchführen
Unterstützung der Verarbeitung von PCBA-Platten aus verschiedenen Materialien wie FR4, CEM-3 usw.
Für die schnelle Verarbeitung kleiner Chargen von PCBA-Platten geeignet

Intelligente Steuerung

Annahme einer benutzerfreundlichen Touchscreen-Bedienoberfläche
Online-Programmierung der Verarbeitungsparameter und Echtzeitüberwachung des Verarbeitungsprozesses
Unterstützung mehrerer Downloadmethoden wie USB und Netzwerk

Automatisierte Konstruktion

Integrierte automatische Be- und Entladung, Luftströmungskühlung und andere Funktionen
Verarbeitungseffizienz erheblich verbessern und Arbeitskosten senken
mit einem Staubdeckungssystem und anderen Sicherheitsschutzeinrichtungen

Leicht zu warten

Teile können schnell für die tägliche Wartung zerlegt werden
Durch die Einführung von Standardmechanikteilen sind Ersatzteile leicht zu bekommen und kostengünstig
Lange Lebensdauer, geeignet für eine langfristige Nutzung durch kleine und mittlere Unternehmen

Eigenschaften:

3 Achsen-Desktopsystem zum Bewegen.
Lehren Sie den Anhänger für die manuelle Programmierung.
Hochgeschwindigkeitsspindel, Geschwindigkeit 20000 bis 40000 U/min.
Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und glatte.
Oberseite Staubsammler-Methode, stellen Sie sicher, dass die Plattform sauber ist.
Geeignet für die Verkleidung von Geraden, Bogen und kreisförmigen Verbundplatten.
Geschlossener Operationsraum, Sicherheit und geringer Lärm.

Spezifikation:

Modell	RM-F500
Struktur	Einzelspindel, einzelne Plattform
Effiziente Schneidlänge	270220mm (xY)
Schnittarten	Gerade Linie, Bogen, Kreis
Bewegungsgeschwindigkeit	X/Y/Z-Achse 30025090mm/s
Methode der Staubsammlung	Oberste Sammlung
Spindel	20000 bis 40000 Rpm
Routing Spindel	Maximal 40000 Rpm
Schneidgeschwindigkeit	Einstellung von 1-100 mm/s
Schnittgenauigkeit	± 0,03 mm
Wiederholungsgenauigkeit	± 0,01 mm
Programmieren	Lehrbox
Außenanschluss	USB-Stick
Router-Kit	Fräsmaschine,φ0,8~φ3,0 Linksdrehung,Shank Wolframstahl
Stromversorgung	220V/110V,50/60Hz
Tiefstand der Platte	0.8 bis 8 mm
Größe des Staubfängers	600500500 mm
Leistung des Staubkollektors	750 Watt, 1 PS
