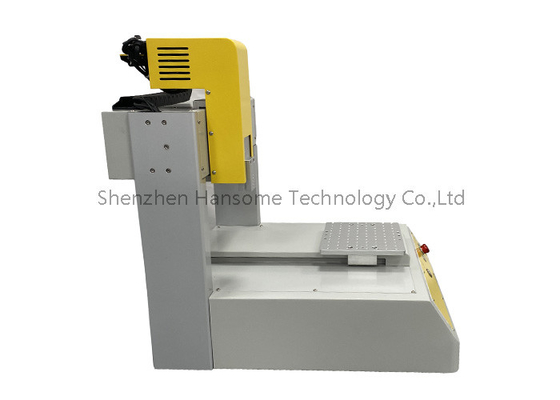

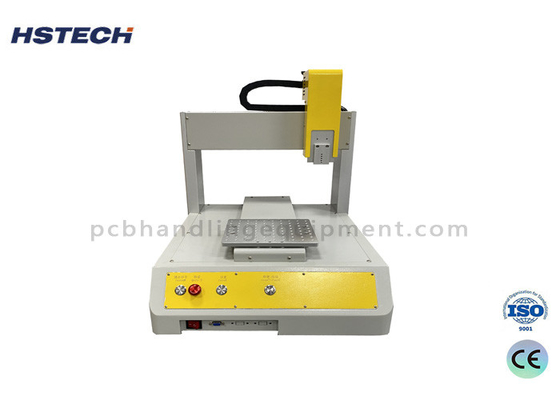

X- und Y-Achsen Klebeverteilmaschine Einfache Bedienung Einzelplattform Kleiner Typ Für elektronische Montage

Einfache Bedienung Einzelplattform Kleinteil Klebstoff X- und Y-Achsen Verteilmaschine für elektronische Montage

Einleitung

Die Klebeverteilmaschine ist eine wichtige Ausrüstung, die in der Elektronikindustrie, der Automobilindustrie und anderen Branchen eingesetzt wird.Es wird verwendet, um automatisch und genau Klebstoff oder andere Flüssigkeiten auf die Oberfläche oder Teile von Produkten aufzutragen.

Einfache und kompakte Struktur
Die Einplattform-Leimverteilmaschine hat eine einzige Arbeitsplattform. Die Gesamtstruktur ist einfacher und kompakter als die Mehrplattform-Leimverteilmaschine.mit einem kleinen Fußabdruck, geeignet für kleine und mittlere Produktionslinien.
Bequeme und flexible Bedienung
Der Klebstoffverteilkopf kann sich frei entlang der X/Y-Achse bewegen und mit Programmiersteuerung eine präzise Positionierung und eine flexible Klebstoffverteilung erreichen.,die für die Arbeiter bequem zu bedienen ist.
Hohe und stabile Präzision bei der Verteilung von Klebstoff
Der Servomotorantrieb und das hochpräzise Klebstoff-Disponierventil können Mikrodispensierung erreichen, und die wiederholte Positionierungsgenauigkeit beträgt bis zu ±0,01 mm.Die Qualität der Leimverteilung ist stabil und zuverlässig.
Weite Anwendungsbereiche
Die Einplattform-Kleimverteilmaschine kann für die Verteilung und Montage verschiedener Produkte wie PCB-Boards, elektronische Komponenten und Automobilteile verwendet werden.Es eignet sich für eine Vielzahl von Klebstoffen wie heiß schmelzenden Klebstoff, UV-Kleber und leitfähigen Klebstoff.
Einfache Integration der Automatisierung
Die Einplattform ist für die Integration mit automatischem Lade- und Entlade-, Detektions- und sonstigen Geräten geeignet, um die Automatisierung der Produktionslinie zu realisieren.
Niedrige Wartungskosten
Verglichen mit Mehrsachsenmodellen sind die Struktur und das System der Einplattform-Dippenser einfacher, mit geringeren Wartungskosten und für kleine und mittlere Unternehmen geeignet.


Modell	HS-D441
Stromversorgung	110V/220V 50-60Hz 350W
Verhältnis der Vermischung von Klebstoff	11-10:1/Anpassbar
Geschwindigkeit der Verteilung	10-150g/5s ((basierend auf dem Anteil des Klebstoffs 1:1)
Präzision der Verteilung	Klebergehalt ± 1%, Kleberanteil ± 1%
X/Y/Z Arbeitsbereich	400*400*100mm ((Z-Achse kann gedreht werden)
XYZ Geschwindigkeit	Maximal 300 mm/s
Antriebssystem	Schrittmotor + Zeitgurt
Wiederholbarkeit	±0,02 mm
Muster	Linien, Kreise, Bögen, kontinuierliche Pfade, 3D-lineare Interpolation
Genauigkeit der Verputzung	Menge ± 1%, Verhältnis: ± 1%
Programmieren	Lehrer Anhänger
Kontrolle	PLC
Lecksicherungsfunktion	Ventil mit Vakuumvorrichtung
Dokumentenunterstützung	CAD, CorelDRAW
Gewicht	30 kg
Abmessungen (L*W*H)	48*64*60cm



Anwendung
