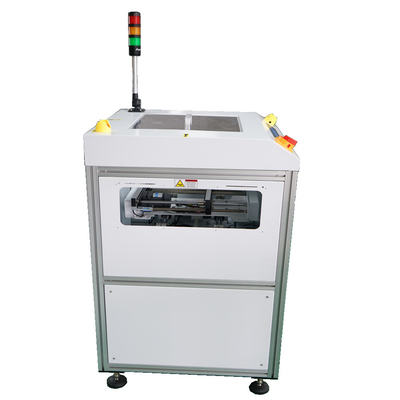

Glatte und parallele PCB-Drehförderer PCB-Handhabungsausrüstung mit weichen LED-Knopfsteuerung

Glatte und parallele PCB-Drehförderer PCB-Handhabungsausrüstung mit weichen LED-Knopfsteuerung

Einführung
Ein PCB-Drehförderer ist ein Gerät, das im Elektronikherstellungsprozess als Fördersystem zum Drehen oder Drehen von Leiterplatten (PCBs) auf der Produktionslinie verwendet wird.Es wird häufig auf Oberflächenbauten (SMT) verwendet, um PCB-Orientierungsänderungen oder Positionsänderungen zwischen verschiedenen Prozessschritten zu ermöglichen.

Die Hauptfunktion des PCB-Drehförderers besteht darin, PCB von einer Richtung oder Position in eine andere zu übertragen, um sich an die Anforderungen der nachfolgenden Prozessschritte anzupassen.

Flip-Funktion: PCB Turn Conveyor kann PCB während des SMT-Prozesses von einer Seite zur anderen drehen, um eine doppelseitige Montage zu ermöglichen.sicherstellen, dass die Komponenten auf der anderen Seite montiert oder gelötet sind.
Rotationsfunktion: Manchmal ist es notwendig, die Leiterplatte von einer Richtung in eine andere zu drehen, um mit der nachfolgenden Prozessanlage oder -maschine zu interagieren.PCB Turn Conveyor kann schnelle und genaue Drehoperation erreichen, um die korrekte Ausrichtung von PCB auf der Produktionslinie zu gewährleisten.
Anschlussleitungen: PCB-Drehförderer sind in der Regel mit anderen Geräten oder Fördersystemen verbunden, um eine nahtlose PCB-Verbringung zu erreichen.Es kann mit vor- und nachgelagerten Anlagen kombiniert werden, um einen reibungslosen Fluss von PCBs auf der Produktionslinie zu gewährleisten.


Eigenschaften

1, Wechseln Sie die PCB-Flussrichtung in 90,180270 Grad.

2, Festbahn-Auswahl auf der Grundlage der Kundenanforderungen.

3, weiche LED-Knopfsteuerung, traditionelle, aber einfache Bedienung.

4, Oberseite Sicherheit transparente Abdeckung, Betrieb kann den gesamten Arbeitsprozess zu beobachten.

5Die geschlossene Konstruktion mit integriertem Drehmomentbegrenzer sorgt für ein hohes Sicherheitsniveau.

6, Hiwin lineare Führung und Schraube, um eine reibungslose und präzise Drehung zu ermöglichen.

7, Minimieren Sie die Übertragungslücke zwischen den Förderwerken.

8, PCB-Verkehrsströme können angepasst werden.

8, glatte und parallele Breiteneinstellung ((Blei-Schraube).

9,SMEMA kompatibel.

Spezifikation

Anwendung

Turn Conveyor wird verwendet, um PCBs um Ecken zu übertragen, um den Prozess fließend fortzusetzen.
Die PCB wird angenommen und an das Ende der Schienen übertragen. Der Wagen pendelt nach vorne und dreht sich dann um 90 Grad. Der Wagen pendelt nach vorne, um sich mit dem nächsten Prozess zur Lieferung des PCB auszurichten.Nach der Übertragung, kehrt der Wagen nach Hause zurück, um ein anderes PCB anzufordern.
