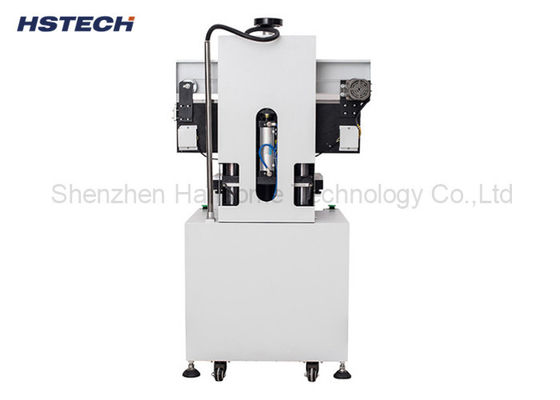

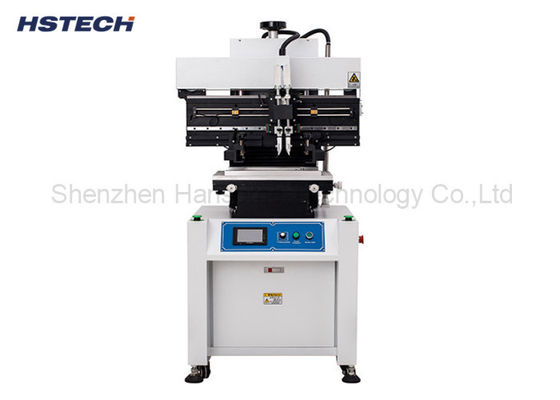

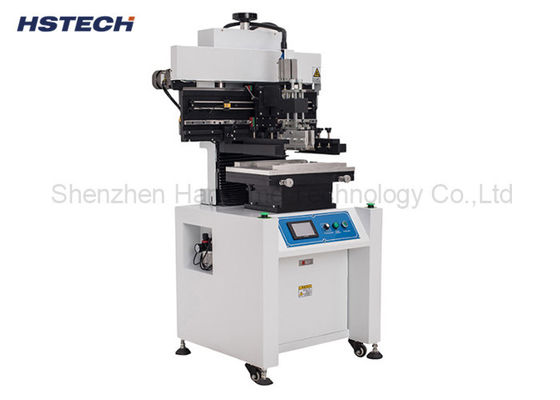

Einphasige halbautomatische Bildschirmdrucker Maschine zum Drucken von Lötpaste

Einphasige halbautomatische Bildschirmdrucker Maschine zum Drucken von Lötpaste

Einführung
Ein halbautomatischer Lötpaste-Drucker ist ein Gerät, mit dem Lötpaste auf Leiterplatten (PCBs) aufgetragen wird. It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Hier ist eine allgemeine Einführung in halbautomatische Lötmaschinen:

1Ausrüstungsstruktur: Halbautomatische Lötmaschinen bestehen in der Regel aus folgenden Hauptkomponenten:
Arbeitsbank: zur Unterstützung und Positionierung des PCB verwendet.
2.Druckschneider: Verantwortlich für das gleichmäßige Auftragen der Lötpaste auf die Pads auf dem PCB.
3.Stencil Fixing Device: Wird verwendet, um Druckstencils zu fixieren, um eine genaue Anbringung von Lötpaste zu gewährleisten.


Spezifikation

Eigenschaften

1Die Maschine hat ein PLC-Steuerungssystem.
2. Die Maschine eingebaut in einIch habe einen vierstelligen Zähler.
3Vertikalkonstruktion: Der Bildschirmrahmen wird durch Elektrizität senkrecht nach oben und unten angehoben und durch den linearen Leitfaden nach links und rechts durch den Druckkopf transversale Bewegung vorgenommen.
4Der Bildschirmrahmen kann nach oben und unten angepasst werden, um der Differnethöhe gerecht zu werden.
5. Vier Punkte Schablonenpositionierung, Druckgenauigkeit ±0.02mm, flexibler Schablonenrahmen, kann unterschiedlich großer Schablonen verwenden.

6, Das Squeegee kann verstellbar sein, bequem für bleifreien Edelstahl-Schaber, 200-350optionen.

7, Flexibler PIN-Finger zum Positionieren der Leiterplatte, kann die doppelseitige Leiterplatte drucken.

8, LED-Touchscreen kann die Schraubergeschwindigkeit anpassen, auch die Verwendung von hoher Qualität HIWIN Marke lineare Führung.

9, Die Schaber Links und rechts Einstellung verwenden die Frequenzumrichter Steuerung, kann die Druckgeschwindigkeit auf dem Bildschirm einstellen, stellen Sie sicher, dass die Druckgeschwindigkeit ist konsistent,dann die Druckdicke gleichmäßiger.
Funktionsprinzip:

1.Vorbereitung: Platzieren Sie das PCB auf die Arbeitsbank und stellen Sie es entsprechend der PCB-Größe und Positionierungsmarkierungen ein.
2.Schablonenvorbereitung: Legen Sie das gedruckte Schablonenblatt (auch Schablonenblatt genannt) auf die Schablonenleiste und stellen Sie sicher, dass es mit dem PCB ausgerichtet ist.
3.Anwendung von Lötpaste: Starten Sie den halbautomatischen Lötpaste-Drucker, bewegen Sie den Druckschaber glatt durch die Vorlage, schaben Sie die Lötpaste gleichmäßig durch die Vorlagelöcher,und die Lötpaste durch die Öffnungen der Vorlage auf die PCB-Pads auftragen.
4.Ausladen des PCB: Nach Abschluss des Druckens entfernen Sie das mit Lötpaste beschichtete PCB vom Arbeitsplatz.


Funktionen und Merkmale:

1Genauigkeit und Wiederholbarkeit: Der halbautomatische Lötpaste-Drucker verfügt über eine hohe Genauigkeit und Wiederholgenauigkeit und gewährleistet eine gleichmäßige Anwendung und Konsistenz der Lötpaste auf den Pads.
2.Anpassung und Anpassungsfähigkeit: Die Druckspülmaschine und die Schablone können so angepasst werden, dass sie unterschiedlichen Größen und Arten von PCBs sowie unterschiedlichen Anforderungen an die Dicke der Lötpaste entspricht.
3Einfache Bedienung: Die Bedienung des halbautomatischen Lötpaste-Drucks ist relativ einfach.Sie müssen nur geeignete Anpassungen und Einstellungen gemäß der PCB und Lötpaste Anforderungen, und drücken Sie dann den Startknopf, um den Druckprozess zu starten.
4.Produktionseffizienz: Im Vergleich zum manuellen Lötpaste-Druck können halbautomatische Lötpaste-Druckmaschinen die Produktionseffizienz verbessern und die manuelle Betriebszeit und die Arbeitskosten reduzieren.
