Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | HS-D441 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzverpackung |
Lieferzeit: | 7~9 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |

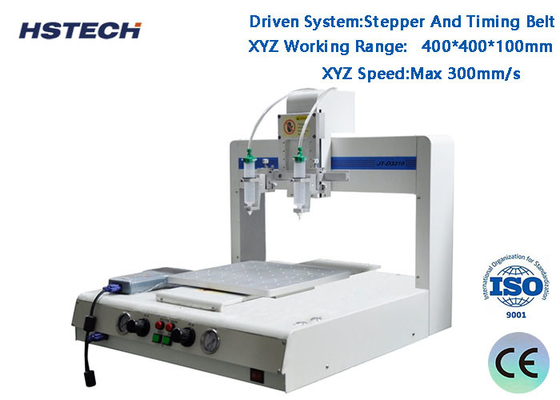

Produktbezeichnung: | 4 Achsen-Kleimverteilmaschine | Ansteuersystem: | Stepper- und Zahnriemen |
---|---|---|---|
XYZ-Arbeitsbereich: | 400*400*100mm | XYZ Geschwindigkeit: | Maximal 300 mm/s |
Wiederholgenauigkeit: | ±0,02 mm | Gewährleistung: | 1 Jahr |

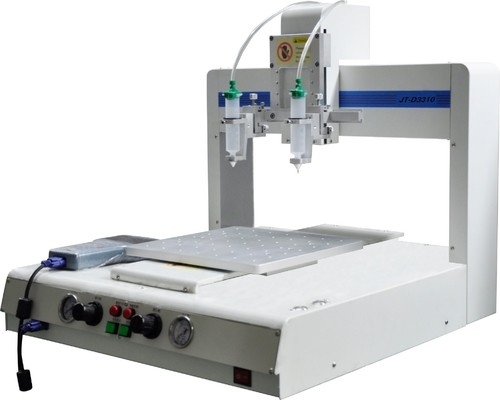

Hochgeschwindigkeits-Stepper- und Timer-Gürtel 4-Achsen-Kleim-Disponiermaschine mit LCD-Bildschirm-Betrieb
Einführung in die SMT-Disponiermaschine
Klebeverteilmaschine: Klebeverteilmaschine, auch bekannt als Klebeauftrieb, Klebeverteilmaschine, Klebeverteilmaschine usw.,ist eine automatisierte Maschine, die sich auf die Steuerung von Flüssigkeit und das Tropfen und Beschichten der Flüssigkeit auf der Oberfläche des Produkts oder im Inneren des Produkts spezialisiert hat. Die Verteilmaschine wird hauptsächlich verwendet, um in den Produktprozeß Kleber, Farbe und andere Flüssigkeiten genau auf die genaue Position jedes Produkts zu zeigen, zu injizieren, anzuwenden und zu tropfen.Es kann verwendet werden, um zu realisieren, Punkte, Zeichnungslinien, Kreis- oder Bogenformen.
Klassifizierung der Verteilermaschinen
1Nach der Klassifizierung des Betriebsmodus kann es in: manuelle Ausrüstung, halbautomatische Ausrüstung und vollautomatische Ausrüstung unterteilt werden.
2Gemäß dem Klebstoff kann es in: Einfachflüssigkeitsversorgungsgeräte, Doppelflüssigkeitsversorgungsgeräte, Mehrkomponentenversorgungsgeräte usw. unterteilt werden.
3Nach der Klassifizierung kann es in folgende Elemente unterteilt werden: Spinnenausrüstung, Lautsprecher-Ausrüstung, Handy-Knopf-Ausrüstung, Patch-Ausrüstung, Board Wiper,und so weiter.
4Gemäß den Eigenschaften des Klebstoffs kann es in: Silikon-Klebstoffe, UV-Klebstoffe und SMT-Rotklebstoffe unterteilt werden.
5Nach der Anzahl der Steuerachsen kann es in zwei Arten unterteilt werden: zweiachsige Ausrüstung, dreiachsige Ausrüstung, vierachsige Ausrüstung usw.
Wie funktioniert der Spender?
Das Funktionsprinzip der Verteilmaschine besteht darin, dass Druckluft in die Klebflasche (Spritze) eingespeist wird und der Klebstoff in das mit der Kolbenkammer verbundene Futterrohr gedrückt wird.Wenn der Kolben auf dem Up-Schlag istWenn der Kolben nach unten gedrückt wird, wird der Klebstoff aus der Nadelöffnung ausgedrückt.Die Menge an Kleber, die ausgetropft wird, wird durch die Entfernung des Piston-Abwärtsschlags bestimmt, die manuell eingestellt oder durch Programmierung gesteuert werden kann.
Spezifikation
Modell | HS-D441 |
Stromversorgung | 110V/220V 50-60Hz 350W |
Verhältnis der Vermischung von Klebstoff | 11-10:1/Anpassbar |
Geschwindigkeit der Verteilung | 10-150g/5s ((basierend auf dem Verhältnis von 1: 1 Kleber) |
Präzision der Verteilung | Klebergehalt ± 1%, Kleberanteil ± 1% |
X/Y/Z Arbeitsbereich | 400*400*100mm ((Z-Achse kann gedreht werden) |
XYZ Geschwindigkeit | Maximal 300 mm/s |
Antriebssystem | Schrittmotor + Zeitgurt |
Wiederholbarkeit | ±0,02 mm |
Muster | Linien, Kreise, Bögen, kontinuierliche Pfade, 3D-lineare Interpolation |
Genauigkeit der Verputzung | Menge ± 1%, Verhältnis: ± 1% |
Programmieren | Lehrer Anhänger |
Kontrolle | PLC |
Lecksicherungsfunktion | Ventil mit Vakuumvorrichtung |
Dokumentenunterstützung | CAD, CorelDRAW |
Gewicht | 40 kg |
Abmessungen (L*W*H) |
616*685*645 mm
|
