Einführung
Die SMT-Düse ist auf dem Patchkopf montiert und wird verwendet, um Bauteilpatches aufzuheben und auf die Leiterplatte zu montieren.An die Genauigkeit der Platziermaschinen wurden höhere Anforderungen gestellt., sowie höhere Anforderungen an die Präzision und Qualität von SMT-Düsen.

Die SMT-Düse (Surface Mount Technology) ist ein wichtiges Werkzeug, das in automatisierten Platzierungsgeräten für elektronische Komponenten verwendet wird, um kleine elektronische Komponenten aufzunehmen und zu platzieren.Es gibt viele Arten von SMT-Düsen je nach BedarfZu den häufigsten gehören:

Darüber hinaus gibt es einige spezielle Düsenarten, wie z. B. rotierende Düsen, Ellboden Düsen usw., die nach spezifischen Platzierungsanforderungen ausgewählt und verwendet werden können.Es ist zu beachten, dass für elektronische Bauteile unterschiedlicher Größe und Form unterschiedliche Düsen geeignet sind.Die Auswahl des geeigneten Düsenarten ist für die Effizienz und Qualität der Platzierungsarbeiten von großer Bedeutung.

Form der Düse

Die Form der Saugdüse umfasst ein quadratisches Loch, ein rundes Loch, eine V-Rille usw. Maßgeschneiderte Saugdüsen wählen im Allgemeinen flache Saugpunkte anhand der Form des Materials aus.Einige sind in längliche Saugdüsen hergestellt, die sich in die Grube des Materials erstrecken, um sie flach aufzunehmenEinige werden in eine Rückkehrform auf der Grundlage der Kante des Materials gemacht, und einige werden in zweiseitige Saugpunkte gemacht.Einige Materialien sind klebrig und schwer auszuschalten., also müssen Sie einige Rillen in der Wand der Saugdüse oder einen Gummikopf machen.
Bei der Verwendung von SMT-Düsen sollte auf Reinigung und Wartung geachtet werden, damit die Düsen recycelt und die Produktionskosten gesenkt werden können.

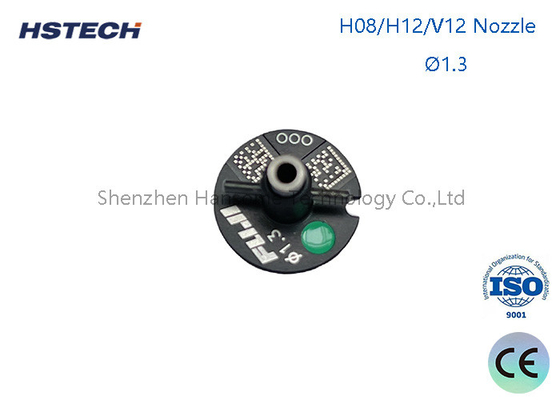

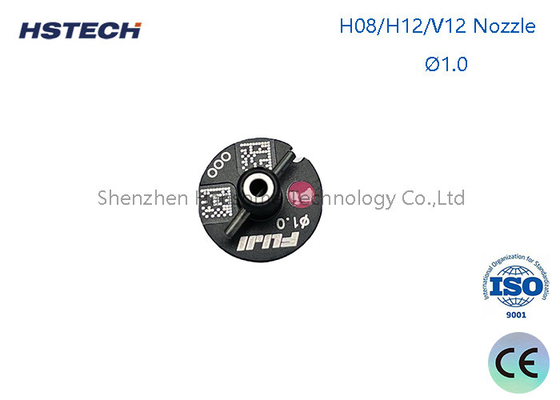

FUJI-Modellteil für Düsen

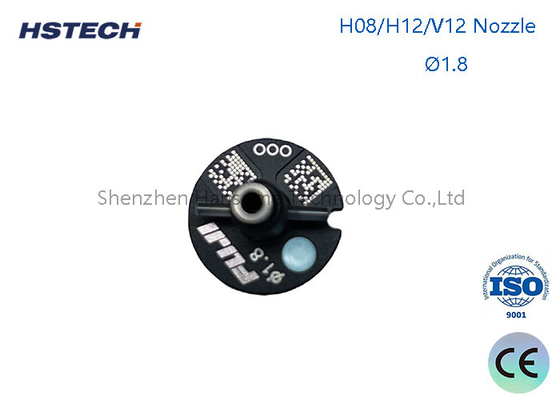

H08M 3.7 Düse

H08M 7.0 Düse

H08M 1.8 Düse

H08M 2,5 Düse

H02F 10.0G Düse AA6NF04

H02F 7.0G Düse AA6NE0

H02F 7.0G Düse

Gründe, warum die SMT-Düse Komponenten nicht aufnimmt

(1) Der Vakuumnegativdruck ist unzureichend.mit einer Breite von mehr als 20 mm,Um festzustellen, ob die vom Saugdüsen aufgenommenen Komponenten abnormal sind, wird im allgemeinen die Methode der Abdruckdetektion verwendet.Wenn der negative Druck, wenn der Sensor Detektionswert innerhalb eines bestimmten BereichsDie Maschine hält die Saugleistung für normal, andernfalls für schlecht.

(2) Die Saugdüse ist abgenutzt. Die Verformung, Verstopfung und Beschädigung der Saugdüse verursachen einen unzureichenden Luftdruck, wodurch die Komponente nicht saugbar ist.Der Verschleiß der Saugdüsen muss regelmäßig überprüft und schwere Düsen ersetzt werden..

(3) Einfluss des Fütterers, der Fütterer füttert schlecht (das Füttergerät ist beschädigt), das Materialgurtloch hängt nicht am Füttergerät fest, es gibt Fremdkörper unter dem Fütterer,die Umschlagfläche ist abgenutzt), der Druckgurt Die Abdeckung, die Feder und andere Bedienmechanismen können verformt, verrostet usw. sein, wodurch die Bauteile seitlich, aufrecht oder nicht absaugen können.Regelmäßige Inspektionen und rechtzeitige Bewältigung von Problemen sollten durchgeführt werden, um eine große Menge an Komponentenverschwendung zu vermeiden..

(4) Einfluss der Saughöhe: Die ideale Saughöhe ist, wenn die Düse der Platziermaschine die Oberfläche des Bauteils berührt und dann 0,05 mm nach unten gedrückt wird.Wenn die Tiefe der Vertiefung zu groß istWenn der Saugzustand einer bestimmten Komponente nicht gut ist, kann die Saughöhe leicht nach oben angepasst werden.wie z. B. 0.05mm.

(5) Probleme mit den eingehenden Materialien: Bei den von einigen Herstellern hergestellten Chipkomponenten gibt es Qualitätsprobleme.die Haftung zwischen dem Papierband und der Kunststofffolie ist zu groß, und die Größe des Materialtrogs ist zu klein.
