| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-CC300 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzpaket |
| Lieferzeit: | 7~9 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
| Produktbezeichnung: | selektive Maschine der Beschichtungs-3Axis | Achse: | 3 Aixs oder 5Axis |
|---|---|---|---|
| Stromversorgung: | AC220V/110V | Transporthöhe: | 920±20mm |
| Maschinengewicht: | 600 kg | Maschinenabmessung: | 1060x1200x1700 mm |

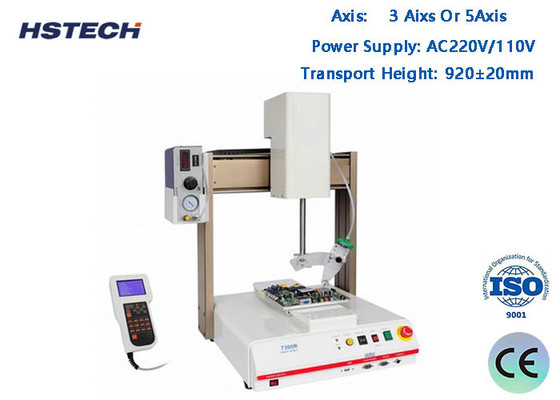

Hochgeschwindigkeits 3-Achsen-Leimverteilmaschine mit intelligenter linearer Anpassung
1. X-, Y-, Z-Achsen-Antriebsplattform adoptiert Präzisionskugelschraube mit Fuji-Servomotor.
2.Selektive Beschichtung für verschiedene Arten von PCB zu erreichen.
3Gerade Linie, Kreis, Bogenbeschichtung und Abgabe.
4. kann effektiv und gleichmäßig den Rand der Komponenten beschichten, um den Sprühschatteneffekt zu beseitigen.
5Genauigkeit: ±0,02 mm.
6Mit hoher Geschwindigkeit, hoher Zuverlässigkeit, hoher Stabilität des Übertragungs- und Steuerungssystems.
7. 2 Ventile können automatisch Sprühen und Beschichten wechseln, um einen PCB-Beschichtungsprozess mit hoher Dichte zu erreichen.
8. Mit intelligenter automatischer Breiteneinstellungsfunktion (automatisch nach Eingabe der Plattenbreite).
| Produktbezeichnung | Maschine zur selektiven Konformbeschichtung |
| Modell | HS-CC300 |
| Übertragungshöhe | 920 ± 20 mm |
| Breite des Förderers | 50-450 mm/oder individuell angepasst |
| Übertragung | L zu R oder R zu L |
| Komponentenhöhe | Auf und ab maximal 100 mm |
| Größe des PCB-Boardrandes | ≥ 5 mm |
| Transportgeschwindigkeit | 0-12000 mm/min |
| Drehzahl der drei Achsen | 800 mm/s |
| Wiederholungsgenauigkeit | ±0,02 mm |
| Speicherprogramme | bis zu 1000 |
| Stromversorgung | AC220/110V |
| Luftdruck | 4 kgf/cm2 |
| Klebebehälter | 10 L, manuelles Rühren |
| Steuerungsmodus | Industrie-PC+Motion-Steuerkarte |
| Lineare Führungsregelung | Intelligente Einstellung |
| Programmiermodus | Handbuchunterricht |
| Kommunikationshafen | SMEMA |
| Beleuchtungsquelle | Selbst ausgestattete Lichtquelle |
| Erfassungsleuchtquelle | Selbstgerüstet |
| Software | Windows+Beschichtungssoftware |
| Antriebsmotor | Schrittmotor ((2 Stück) |
| 3-Achsen-Fahrmodus | Servomotor + Schraubtreibermodul + Elektrzylinder |
| Anzahl der Gummiventile | 1 Sprühventil + 1 Abgasventil |
| Sprühbreite | 3 bis 20 mm |
| Sprühmethode | Automatisch |
| Gesamtleistung | 20,6 kW |
| Maschinenbaukörper | mit einer Breite von nicht mehr als 20 mm |
| Maschinengewicht | 600 kg |
| Maschinenabmessung | 1060x1200x1700 mm |
2Gemäß dem Klebstoff kann es in: Einfachflüssigkeitsversorgungsgeräte, Doppelflüssigkeitsversorgungsgeräte, Mehrkomponentenversorgungsgeräte usw. unterteilt werden.
3Nach der Klassifizierung kann es in folgende Elemente unterteilt werden: Spinnenausrüstung, Lautsprecher-Ausrüstung, Handy-Knopf-Ausrüstung, Patch-Ausrüstung, Board Wiper,und so weiter.
4Gemäß den Eigenschaften des Klebstoffs kann es in: Silikon-Klebstoffe, UV-Klebstoffe und SMT-Rotklebstoffe unterteilt werden.
5Nach der Anzahl der Steuerachsen kann es in zwei Arten unterteilt werden: zweiachsige Ausrüstung, dreiachsige Ausrüstung, vierachsige Ausrüstung usw.
