| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | RM-288 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung mit Schaum |
| Lieferzeit: | 1 Monat |
| Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
| Produktbezeichnung: | PCBA Router-Maschine | Farbe: | Weiß |
|---|---|---|---|
| Plattform: | Doppelt. | Schneidwerkzeug: | Schleifmaschine |
| Betriebssystem: | Fenster | Sammeln von Schrott: | Staubkollektor |
| Gewährleistung: | 1 Jahr | Spannung: | AC380V 50Hz |

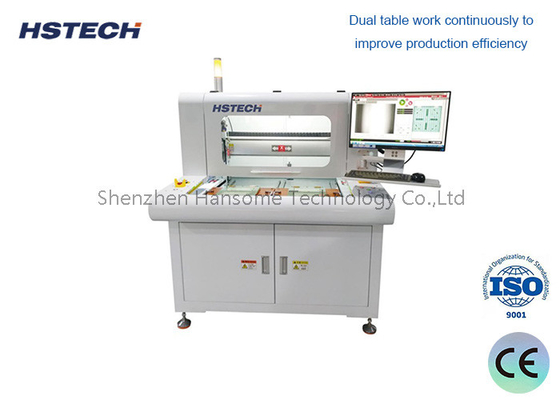

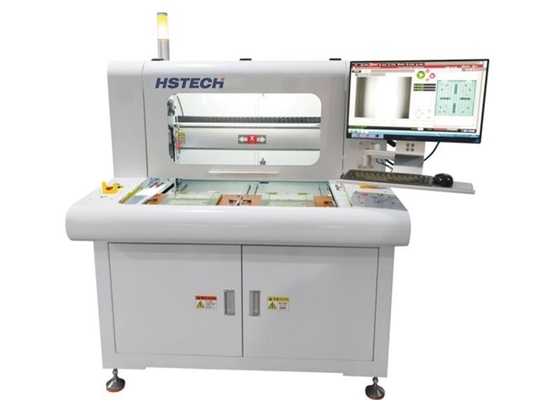

RT350/360/360A/380A Offline-PCB-Router mit zwei Plattformen mit maximaler Spindelgeschwindigkeit von 60000 Rpm
Hauptmerkmale
Betriebssystem für chinesische/englische Software
Deutsche Marke Basler Hochgeschwindigkeitskamera Vollplattenfotografie Programmiermodus
Ausgestattet mit automatischem Routing-Tool ((bit) changing,Break-Tool-Erkennung, Werkzeughöhenkorrekturfunktion
Kontinuierliche Doppeltischarbeit zur Verbesserung der Produktionseffizienz
Spezifikation
| Modell der Maschine | USE Verbraucher | USE-Behandlung | RTKartellfahrzeug | RTFördermittel |
| PCB-Schnittgröße | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| Schnittgegenstand | Linie, Punkt, Bogen, Kreis usw. | Linie, Punkt, Bogen, Kreis usw. | Linie, Punkt, Bogen, Kreis usw. | V-Groove, Stempelloch, kreisförmiger Punkt usw. |
| Schnitttisch | Zweittisch | Zweittisch | Zweittisch | Zweittisch |
| Schnittgenauigkeit | ± 0,08MM | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Wiederholungsgenauigkeit | ±0,015MM | ± 0,01MM | ± 0,01MM | ± 0,01MM |
| Höchstbewegungsgeschwindigkeit der Achse | X,Y1,Y2:1000mm/s,Z-Achse:800mm/s | X,Y1,Y2:1000mm/s,Z-Achse:800mm/s | X,Y1,Y2:1000mm/s,Z-Achse:800mm/s | X,Y1,Y2:1000mm/s,Z-Achse:800mm/s |
| Spindel | Chinesische Marke | Spindel der chinesischen Marke/NSK (optional) | Japan NSK/Deutschland Sycotec | V-Blade + Spindel der chinesischen Marke |
| Werkzeugwechselmodus | Manueller Werkzeugwechsel | Manueller Werkzeugwechsel | Automatisch | Manueller Werkzeugwechsel |
| Drehzahl der Spindel | Maximalgeschwindigkeit: 60000 Rpm | Maximalgeschwindigkeit: 60000 Rpm | Maximalgeschwindigkeit: 60000 Rpm | Maximalgeschwindigkeit: 60000 Rpm |
| Werkzeugerkennung | Automatische Werkzeugverschmelzung, Werkzeugbruch | Automatische Werkzeugverschmelzung, Werkzeugbruch | Automatische Erkennung von Werkzeugsenken, Werkzeugbrechen und Schiebewerkzeugen | Automatische Erkennung von Werkzeugsenken, Werkzeugbrechen und Schiebewerkzeugen |
| Schneidgeschwindigkeit | 5 ̊100 mm/s einstellbar | 5 ̊100 mm/s einstellbar | 5 ̊100 mm/s einstellbar | 5 ̊100 mm/s einstellbar |
| PCB-Schnittdicke | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| Programmiermethode | Vollplattenfotografie, Bildzeichnungslehrgang | Vollplattenfotografie, Bildzeichnungslehrgang | Vollplattenfotografie, Bildzeichnungslehrgang | Vollplattenfotografie, Bildzeichnungslehrgang |
| Kontrollmethode | PC-Präzisionssteuerung in der 4. Achse | PC-Präzisionssteuerung der sechs Achsen | PC-Präzisionssteuerung der sechs Achsen | PC-Präzisionssteuerung der sechs Achsen |
| X, Y1, Y2, Z angetriebener Motor | Servo-Treiber der chinesischen Marke | PanasonicA6 Servo-Treiber | PanasonicA6 Servo-Treiber | PanasonicA6 Servo-Treiber |
| Geeignete Routing-Bitsgröße | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM |
| Stromversorgung | AC220V 50/60HZ Einphasen | AC220V 50/60HZ Einphasen | AC220V 50/60HZ Einphasen | AC220V 50/60HZ Einphasen |
| Maschinengröße |
L*W*H (Mehr als 180 mm*1180 mm*1350 mm) |
L*W*H (Mehr als 180 mm*1180 mm*1350 mm) |
L*W*H (Mehr als 180 mm*1180 mm*1350 mm) |
L*W*H (Mehr als 180 mm*1180 mm*1350 mm) |
| Maschinengewicht | 800 kg | 800 kg | 800 kg | 800 kg |
| Leistung des Staubreinigers | 3 PS | 3 PS | 3 PS | 3 PS |
| Stromversorgung für Staubreiniger | AC380V 3-Phasen | AC380V 3-Phasen | AC380V 3-Phasen | AC380V 3-Phasen |
| Staubfreie Größe |
L*W*H (Durchschnittliche Länge: 65 mm*635 mm*1610 mm) |
L*W*H (Durchschnittliche Länge: 65 mm*635 mm*1610 mm) |
L*W*H (Durchschnittliche Länge: 65 mm*635 mm*1610 mm) |
L*W*H (Durchschnittliche Länge: 65 mm*635 mm*1610 mm) |
| Gewicht des Staubreinigers | 155 kg | 155 kg | 155 kg | 155 kg |
| Methode zur Staubreinigung | Oberseite/Unterseite (optional) | Oberseite/Unterseite (optional) | Oberseite/Unterseite (optional) | Oberseite/Unterseite (optional) |
Vorteile
Funktion zur Erkennung von Werkzeugbruch, Echtzeitüberwachung des Werkzeugverwendungsstatus
Automatische Werkzeugkorrekturfunktion, um bei Werkzeugwechseln Probleme mit der Höheabweichung zu vermeiden
Doppelte Tischplatten arbeiten kontinuierlich, um die Produktivität der Maschine zu maximieren
Schnittmaschinen für die Verarbeitung von Spinneln
