SMT High-End-Anwendung G9 Automatische Lötmaschine zum Drucken

Markenbezeichnung:	GKG
Modellnummer:	G9+
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Spitzenlötpastedruckmaschine

Weitere Bezeichnung:

automatische Siebdruckmaschine

PCB-Größe:

50x50 ~ 450x340 mm

Transporthöhe:

900±40mm

Luftdruck:

4 bis 6 kgf/cm3

PCB-Dicke:

0.4-6mm

Maximales Brettgewicht:

5 Kilo

Maschinengewicht:

1000 kg

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Automatischer Lötpaste-Drucker für Industrie 4.0 MES-System

Einleitung

Die G9+ Automatic Solder Paste Druckmaschine ist eine High-End-Maschine für SMT-High-End-Anwendungen, die die Anforderungen des Druckprozesses von 03015 erfüllen kann,0.25 Pitch, hohe Präzision und hohe Geschwindigkeit.

Spezifikation

Modell	G9+
Maximale PCB-Größe	450x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Maximalgewicht der Platte	5 kg
Transporthöhe	900 ± 40 mm
Abstand an der Brettkante	2.5 mm
Höhe des Brettes	15 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, Programmsteuerung
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnet-Stift/Stützblock/Hand-Oben-Tisch
PCB-Klemmsystem	Patentiert über die Spannung der Oberseite
	Seitenverschließung
	Adsorptionsfunktion
Druckschnappschuss	0-20 mm
Druckmodus	ein/zweimal
Druckgeschwindigkeit	10-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Druckdruck	0.5 bis 10 kg
Größe des Vorlagenrahmens	470370mm~737737mm ((Durchmesser 20-40 mm)
Reinigungssystem	Regenreinigungssysteme
	Verstärkte Vakuumabsorption
	Trocken-Nass-Vakuum drei Modi
	Vor- und Rückreinigung
CCD FOV	10 x 8 mm
Arten von Vertrauenszeichen	Standardform der Vertrauensmarke
	- Das ist ein Pad.
	Hohl
Kamerasystem	Optikstruktur nach oben/nach unten
	CCD-Digitalkamera
	Geometrisches Muster übereinstimmt

Leistung der Maschine

Modell	G9+
Wiederholung der Positionsgenauigkeit	± 12,5um@6,CPK≥2.0
Druckgenauigkeit	±18um@6,CPK≥2.0
Druckzykluszeit	< 7,5 Sekunden
Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision des Druckverfahrens mit der Lötmasse

Spezifikation der gesamten Maschine

Stromversorgung	AC:220±10%,50/60HZ, 3,0 kW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	etwa 5 L/min
Betriebstemperatur	-20°C bis +45°C
Betriebsfeuchtigkeit	30% bis 60%
Maschinendimensionen(ohne Turmlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1, CCD-Digitalsystem, komplett neues optisches Pfadsystem, einheitliches kreisförmiges Licht und hohe Helligkeit der Koaxiallichtquelle.so dass unterschiedliche Markierungspunkte leicht zu erkennen sind (einschließlich unebener Markierungspunkte), wie z. B. Zinnplattierung, Kupferplattierung, Silberplattierung, Heißluftlöten, FPC und verschiedene Arten von unterschiedlichen PCB-Farben.

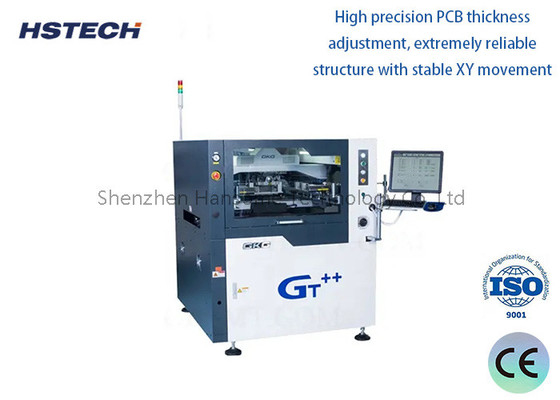

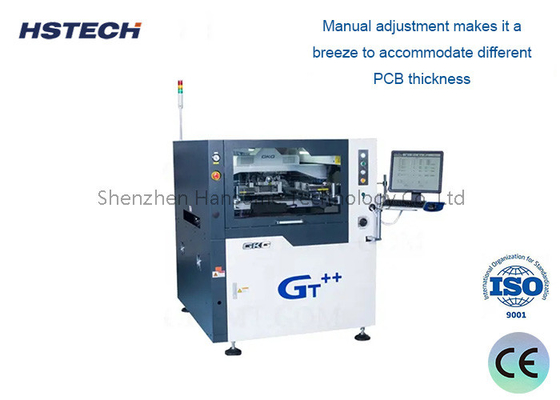

2, Hochpräzision PCB Dicke Anpassung, extrem zuverlässige Struktur mit stabilen XY Bewegung. manuelle Anpassung macht es ein Kinderspiel, um verschiedene PCB Dicke aufzunehmen.

3"Lenkungsschienen-Positionierungssystem, new Musterleitbahnverbindung abnehmbare, programmierbare flexible Seitenklemme, spezifisch für FPC, PCB-Verformung, eine einzigartige Klemmplattenvorrichtung.Durch die Software-Programmierung kann automatisch ausstrecken und ziehen Sie zurück unberührte PCB Pickness.

4, neue innovative Squeegee-Struktur-Design, ein umfassendes Squeegee-System, das Stabilität und lange Lebensdauer erhöht.

5, Schablonenreinigung mit hoher Geschwindigkeit, nach unten verteilte Reinigungsstruktur verhindert erfolgreich verstopfte Öffnung (was immer die Ursache für eine unwirksame Reinigung ist).Die Länge des abgegebenen Lösungsmittels kann auch leicht durch Software-Steuerung geändert werden..

6, Neue Multifunktionsoberfläche, Einfachheit, klar verständlich, benutzerfreundlich.

Shenzhen Hansome Technology Co.,Ltd (HSTECH) ist ein professioneller Hersteller von SMT-Board-Handling-Geräten (Ladegeräte, Entladegeräte, Puffer, Förderer usw.).Wir sind ein Hightech-Unternehmen mit unabhängigen Rechten an geistigem Eigentum.Das Unternehmen beschäftigt sich hauptsächlich mit Forschung und Entwicklung, Produktion und Verkauf von Geräten für die Verarbeitung von Platten auf SMT/THT-Produktionslinien.

Wir verfügen über professionelle Techniker und Verkäufer, stützen uns auf High-Tech und versuchen unser Bestes, um unseren Kunden eine hocheffiziente und zuverlässige Plattenbearbeitung zu bieten.Gleichzeitig hat unser erfahrenes Ingenieursteam immer die Entwicklungsrichtung der Smart Factory erfasst.,Aktualisiert die Produkte und technische nach der Marktnachfrage, Streben nach mehr Automatisierung und kostengünstiges Produkt die ganze Zeit, wir tun auch die OEM basedon unterschiedlichen Bedürfnissen unserer Kunden.
