| Herkunftsort: | China |
| Markenname: | GKG |
| Zertifizierung: | CE,TUV,ROHS |
| Modellnummer: | G9+ |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 7-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | Spitzenlötpastedruckmaschine | Weitere Bezeichnung: | automatische Siebdruckmaschine |
|---|---|---|---|
| PCB-Größe: | 50x50 ~ 450x340 mm | Transporthöhe: | 900±40mm |
| Luftdruck: | 4 bis 6 kgf/cm3 | PCB-Dicke: | 0.4-6mm |
| Maximales Brettgewicht: | 5 kg | Maschinengewicht: | 1000 kg |

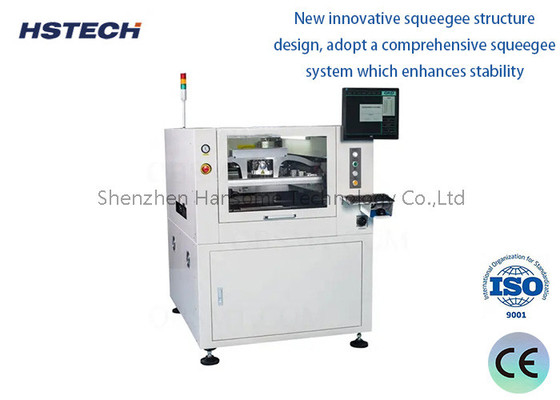

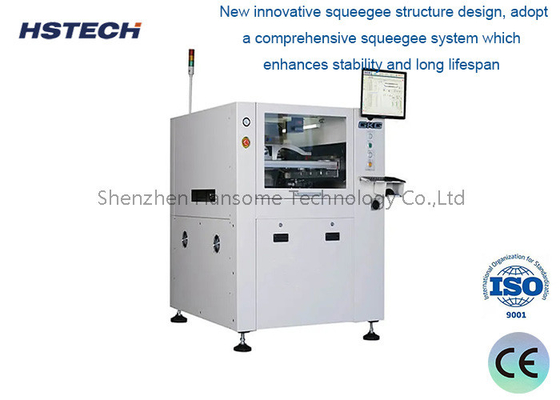

Automatischer Lötpaste-Drucker für Industrie 4.0 MES-System
Einleitung
Die G9+ Automatic Solder Paste Druckmaschine ist eine High-End-Maschine für SMT-High-End-Anwendungen, die die Anforderungen des Druckprozesses von 03015 erfüllen kann,0.25 Pitch, hohe Präzision und hohe Geschwindigkeit.
Spezifikation
| Modell | G9+ |
| Maximale PCB-Größe | 450x340 mm |
| Min. PCB-Größe | 50x50 mm |
| PCB-Dicke | 0.4-6 mm |
| Maximalgewicht der Platte | 5 kg |
| Transporthöhe | 900 ± 40 mm |
| Abstand an der Brettkante | 2.5 mm |
| Höhe des Brettes | 15 mm |
| Verkehrsrichtung | - Ich bin nicht hier. |
| Transportgeschwindigkeit | max 1500 mm/s, Programmsteuerung |
| Beförderungsart | Eine Stufe |
| Anpassung der WIdth | automatisch |
| I/O-Schnittstelle | SMEMA |
| PCB-Positionierung (Stützungsmethode) | Magnet-Stift/Stützblock/Hand-Oben-Tisch |
| PCB-Klemmsystem |
Patentiert über die Spannung der Oberseite
|
| Seitenverschließung | |
| Adsorptionsfunktion | |
| Druckschnappschuss |
0-20 mm
|
|
Druckmodus
|
ein/zweimal
|
|
Druckgeschwindigkeit
|
10-200 mm/s
|
|
Druckmodus
|
Ein/zweimal
|
|
Typ der Spülmaschine
|
Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
|
| Druckdruck | 0.5 bis 10 kg |
| Größe des Vorlagenrahmens | 470*370mm~737*737mm ((Durchmesser 20-40 mm) |
|
Reinigungssystem
|
Regenreinigungssysteme
|
| Verstärkte Vakuumabsorption | |
| Trocken-Nass-Vakuum drei Modi | |
| Vor- und Rückreinigung | |
|
CCD FOV
|
10 x 8 mm
|
| Arten von Vertrauenszeichen | Standardform der Vertrauensmarke |
| - Das ist ein Pad. | |
| Hohl | |
| Kamerasystem | Optikstruktur nach oben/nach unten |
| CCD-Digitalkamera | |
| Geometrisches Muster übereinstimmt |
Leistung der Maschine
| Modell | G9+ |
| Wiederholung der Positionsgenauigkeit | ± 12,5um@6,CPK≥2.0 |
| Druckgenauigkeit | ±18um@6,CPK≥2.0 |
| Druckzykluszeit | < 7,5 Sekunden |
| Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision der Druckposition der Lötmasse | |
Spezifikation der gesamten Maschine
|
Stromversorgung
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luftdruck
|
4 bis 6 kgf/cm2
|
|
Luftverbrauch
|
etwa 5 L/min
|
|
Betriebstemperatur
|
-20°C bis +45°C |
|
Betriebsfeuchtigkeit
|
30% bis 60%
|
|
Maschinendimensionen(ohne Turmlicht) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Maschinengewicht
|
Ungefähr 1000 kg. |
Eigenschaften
1, CCD-Digitalsystem, komplett neues optisches Pfadsystem, einheitliches kreisförmiges Licht und hohe Helligkeit der Koaxiallichtquelle.so dass unterschiedliche Markierungspunkte leicht zu erkennen sind (einschließlich unebener Markierungspunkte), wie z. B. Zinnplattierung, Kupferplattierung, Silberplattierung, Heißluftsolderung, FPC und verschiedene Arten von unterschiedlichen PCB-Farben.
