| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-GLE |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 7~9 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | Automatischer Lötpaste-Drucker | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Kontrolle: | Berührungsbildschirm | Marke des Relais: | Schneider |
| Optoelektronischer Schalter: | OMRON | Material: | Aluminiumlegierung |
| Die Situation: | Neues | Signal: | SMEMA |
| Anwendung: | Elektronische Baugruppe | Farbe: | Silber |
| Steuerungssystem: | PLC | OEM/ODM: | Erhältlich |
| Stromverbrauch: | 200 W | Typ: | Automatisch |

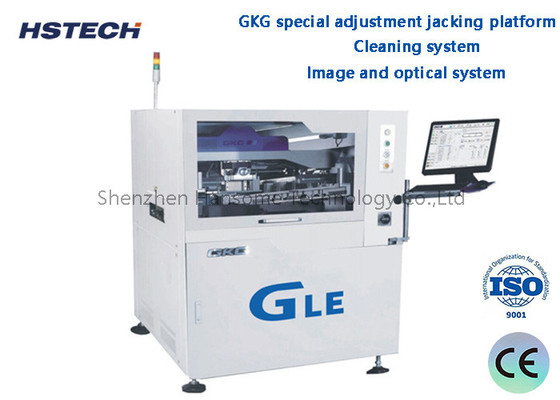

Bild und optisches System Reinigungssystem GKG Spezielle Anpassung Jacking-Plattform Automatischer Lötpaste-Drucker
Einleitung

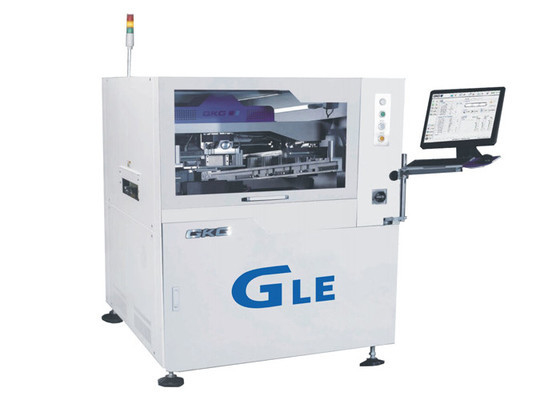

GLE Automatic Lötpaste Druckmaschine ist eine High-End-Maschine für SMT-große Anwendungen. Die Breite von Gt-S ist nur 2830mm. Es kann perfekt die Anforderungen des Druckprozesses von 01005 erfüllen,0.3 Pitch und andere feine Abstände, es ist hohe Präzision und große Geschwindigkeit.
Eigenschaften
1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.
2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden könnenEs kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.
Das neu gewischte Löschsystem sorgt für vollen Kontakt mit dem Schablone, erhöhte Vakuumaufnahme kann effektiv die verbleibende Paste beseitigenin der Masche, die eine wirksame automatische Reinigungsfunktion erreichen kann.Bewegungen, um die Belastung des Servomotors zu reduzieren und die Geschwindigkeit und Genauigkeit der Maschine zu verbessern.
| Modell | GLE |
| Maximale PCB-Größe | 510x510 mm |
| Min. PCB-Größe | 50x50 mm |
| PCB-Dicke | 0.4-6 mm |
| Maximalgewicht der Platte | 5 kg |
| Transporthöhe | 900 ± 40 mm |
| Abstand an der Brettkante | 2.5 mm |
| Höhe des Brettes | 23 mm |
| Verkehrsrichtung | - Ich bin nicht hier. |
| Transportgeschwindigkeit | max 1500 mm/s, Programmsteuerung |
| Beförderungsart | Eine Stufe |
| Anpassung der WIdth | automatisch |
| I/O-Schnittstelle | SMEMA |
| PCB-Positionierung (Stützungsmethode) | Magnetstift/Stützblock/Tisch nach oben |
| PCB-Klemmsystem |
Patentiert über die Spannung der Oberseite
|
| Seitenverschließung | |
| Adsorptionsfunktion | |
| Druckschnappschuss |
0-20 mm
|
|
Druckmodus
|
ein/zweimal
|
|
Druckgeschwindigkeit
|
10-200 mm/s
|
|
Druckmodus
|
Ein/zweimal
|
|
Typ der Spülmaschine
|
Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
|
| Druckdruck | 0.5 bis 10 kg |
| Größe des Vorlagenrahmens | 470*370mm~737*737mm |
|
Reinigungssystem
|
Regenreinigungssysteme
|
| Verstärkte Vakuumabsorption | |
| Trocken-Nass-Vakuum drei Modi | |
|
CCD FOV
|
10 x 8 mm
|
| Arten von Vertrauenszeichen | Standardform der Vertrauensmarke |
| - Das ist ein Pad. | |
| Hohl | |
| Kamerasystem | Optikstruktur nach oben/nach unten |
| CCD-Digitalkamera | |
| Geometrisches Muster übereinstimmt |
Leistung der Maschine
| Modell | GLE |
| Wiederholung der Positionsgenauigkeit | ± 12,5um@6,CPK≥2.0 |
| Druckgenauigkeit | ±20um@6,CPK≥2.0 |
| Druckzykluszeit | < 7,5 Sekunden |
| Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision der Druckposition der Lötmasse | |
Spezifikation der gesamten Maschine
|
Stromversorgung
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luftdruck
|
4 bis 6 kgf/cm2
|
|
Luftverbrauch
|
etwa 5 L/min
|
|
Betriebstemperatur
|
-20°C bis +45°C |
|
Betriebsfeuchtigkeit
|
30% bis 60%
|
| Maschinendimensionen(ohne Turmlicht) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Maschinengewicht
|
Ungefähr 1100 kg. |
