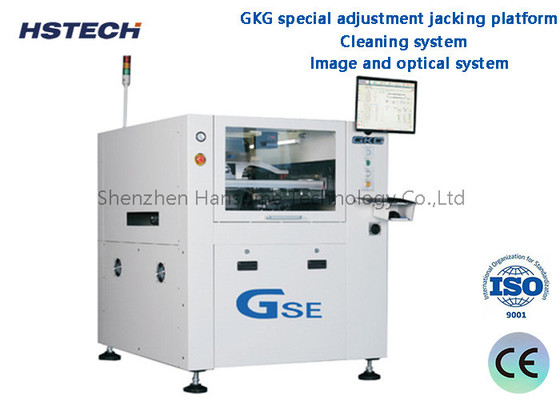

Benutzung von Windows XP/Win7 Betriebsschnittstelle Hochanpassungsfähigkeit Stahlnetzrahmen Klemmsystem Automatischer Schablonendruckmaschine

Produktdetails:

Herkunftsort:	China
Markenname:	HSTECH
Zertifizierung:	CE
Modellnummer:	HS-GSE

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Negotiable
Verpackung Informationen:	Holzverpackung
Lieferzeit:	7~9 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Automatischer Lötpaste-Drucker	Gewährleistung:	1 Jahr
Kontrolle:	Berührungsbildschirm	Marke des Relais:	Schneider
Optoelektronischer Schalter:	OMRON	Material:	Aluminiumlegierung
Die Situation:	Neues	Signal:	SMEMA
Anwendung:	Elektronische Baugruppe	Farbe:	Silber
Steuerungssystem:	PLC	OEM/ODM:	Erhältlich
Stromverbrauch:	200 W	Typ:	Automatisch

Benutzung von Windows XP/Win7 Betriebsschnittstelle Hochanpassungsfähigkeit Stahlnetzrahmen Klemmsystem Automatischer Schablonendruckmaschine

Einleitung

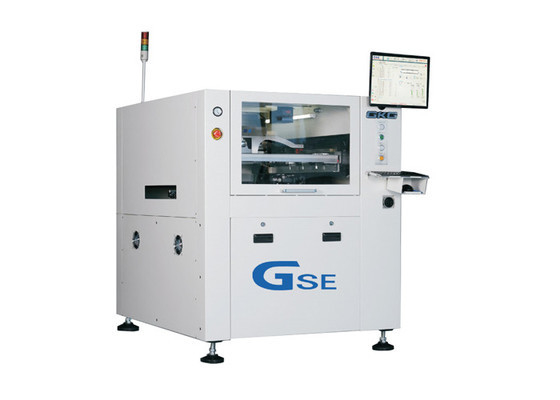

GLE Automatic Lötpaste Druckmaschine ist eine High-End-Maschine für SMT-große Anwendungen. Die Breite von Gt-S ist nur 2830mm. Es kann perfekt die Anforderungen des Druckprozesses von 01005 erfüllen,0.3 Pitch und andere feine Abstände, es ist hohe Präzision und große Geschwindigkeit.

Eigenschaften

1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.

2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden könnenEs kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.

Das neu gewischte Löschsystem sorgt für vollen Kontakt mit dem Schablone, erhöhte Vakuumaufnahme kann effektiv die verbleibende Paste beseitigenin das Netz, das eine wirksame automatische Reinigungsfunktion erreichen kann. Wenn das CCD arbeitet, sind CCD-Teil und C-Neigungssystem getrennt,CCD Teil unabhängig bewegen, um die Servomotorlast zu reduzieren und die Maschinengeschwindigkeit und Genauigkeit zu verbessern.

3, Bild und optisches System. Unter Verwendung von einheitlichem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeit Einstellfunktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinssprühen, FPC und andere PCB-Typen mit verschiedenen Farben.

4, hohe Anpassungsfähigkeit Stahlnetzrahmen Klemmsystem.Produktionslinie.

5, mit Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerrekord / Fehler Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.

6, 2D-Paste-Druck-Qualitätsprüfung und -Analyse, in der Lage, Verschiebung, unzureichende Paste, fehlende und Brücke und andere Defekte zu überprüfen, um die Druckqualität zu gewährleisten.

Spezifikation

Modell	GSE
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maschinengewicht	Ungefähr 1000 kg.
