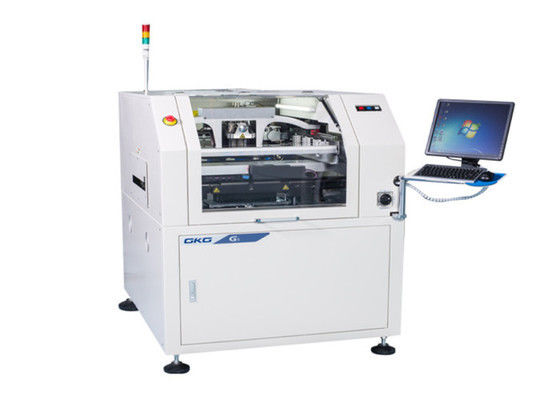

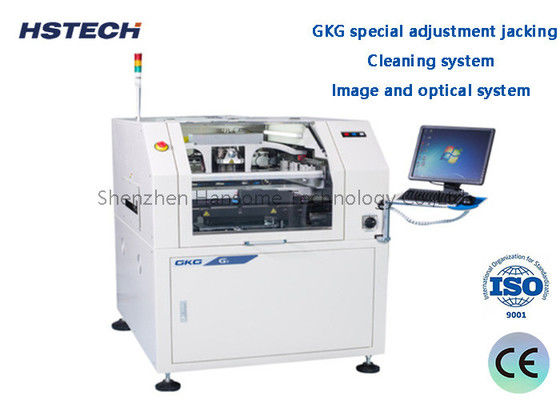

Qualitätsprüfung und Analyse des 2D-Paste-Drucks unter Verwendung von Windows XP/Win7 Betriebsoberfläche Automatischer Stencil-Drucker

Markenbezeichnung:	HSTECH
Modellnummer:	HS-GSE
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Automatischer Schablonendrucker

Gewährleistung:

1 Jahr

Kontrolle:

Berührungsschirm

Marke des Relais:

Schneider

Optoelektronischer Schalter:

OMRON

Material:

Aluminiumlegierung

Die Situation:

neu

Signal:

SMEMA

Anwendung:

Elektronische Baugruppe

Farbe:

Silber

Steuerungssystem:

PLC

OEM/ODM:

Erhältlich

Stromverbrauch:

200 W

Typ:

Automatisch

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Qualitätsprüfung und Analyse des 2D-Paste-Drucks unter Verwendung von Windows XP/Win7 Betriebsoberfläche Automatischer Stencil-Drucker

Eigenschaften

1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.

2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden könnenEs kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.Das neue Löschsystem sorgt für den vollen Kontakt mit dem Schablone, kann eine erhöhte Vakuumsuction die verbleibende Paste effektiv beseitigenin die Maschen, die eine wirksame automatische Reinigungsfunktion erreichen können.Wenn die CCD arbeitet, sind CCD-Teil und C-Neigungssystem getrennt,CCD-Teil unabhängig bewegen, um die Servomotorlast zu reduzieren und die Maschinengeschwindigkeit und Genauigkeit zu verbessern.

3, Bild und optisches System. Unter Verwendung von einheitlichem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeit Einstellfunktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinssprühen, FPC und andere PCB-Typen mit verschiedenen Farben.

4, hohe Anpassungsfähigkeit Stahlnetzrahmen Klemmsystem.Produktionslinie.

5, unter Verwendung von Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerrekord / Fehler Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.

6, 2D-Paste-Druck-Qualitätsprüfung und -Analyse, in der Lage, Verschiebung, unzureichende Paste, fehlende und Brücken und andere Defekte zu überprüfen, um die Druckqualität zu gewährleisten.

Spezifikation

Modell	G5
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maschinengewicht	Ungefähr 1000 kg.
