Herkunftsort: | China |
Markenname: | GKG |
Zertifizierung: | CE,TUV,ROHS |
Modellnummer: | G5 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Holzverpackung |
Lieferzeit: | 7-15 Tage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
Produktbezeichnung: | Automatischer Schablonendrucker | Weitere Bezeichnung: | Lötpaste-Druckmaschine |
---|---|---|---|
PCB-Größe: | 50x50~400x340mm | Transporthöhe: | 900±40mm |
Breitenanpassung: | Automatisch | I-/Ovschnittstelle: | SMEMA |

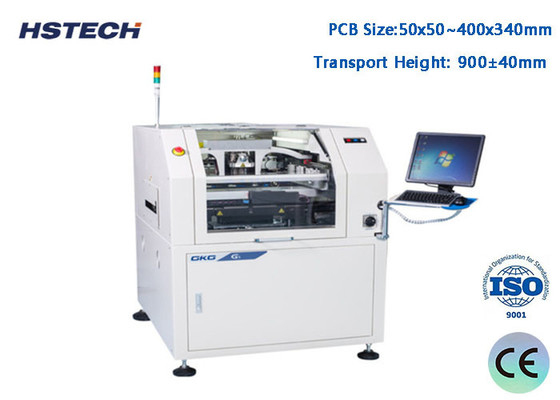

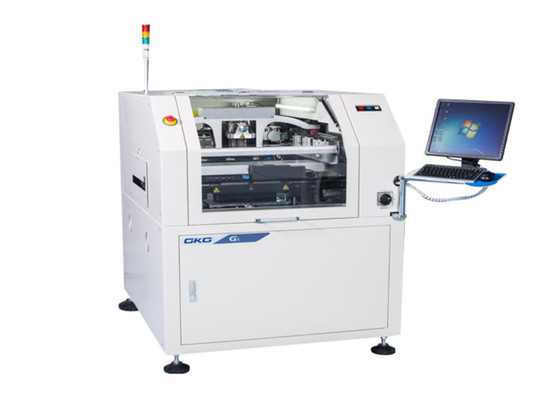

Windows Operation Tower Light GKG SMT Schablonendruckmaschine
Spezifikation
Modell | G5 |
Schablonengröße | 370x370mm (min. Größe) |
737x737mm (maximale Größe) | |
20 bis 40 mm ((Dicke) | |
Maximale PCB-Größe | 400x340 mm |
Min. PCB-Größe | 50x50 mm |
PCB-Dicke | 0.4-6 mm |
PCB-Werkblatt | max 1% PCB-Diagonale |
Transporthöhe | 900 ± 40 mm |
Verkehrsrichtung | - Ich bin nicht hier. |
Transportgeschwindigkeit | max 1500 mm/s, kann eingestellt werden |
Beförderungsart | Eine Stufe |
Anpassung der WIdth | automatisch |
I/O-Schnittstelle | SMEMA |
PCB-Positionierung (Stützungsmethode) | Magnetstift/Stützblock/Tisch nach oben |
PCB-Klemmsystem |
Patentiert über die Ober-/Seitenverschließung
|
Druckkopf |
Zwei unabhängige motorisierte Druckköpfe
|
Druck der Spülmaschine
|
0.5 ~ 10Kg (Programmbesteuerung)
|
Druckgeschwindigkeit
|
6-200 mm/s
|
Druckmodus
|
Ein/zweimal
|
Typ der Spülmaschine
|
Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
|
Reinigungssystem
|
Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
|
CCD FOV
|
8x6 mm
|
Maschineneinstellungsbereich |
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
|
Sicht |
Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung
|
Spezifikation der gesamten Maschine
Wiederholung der Position Genauigkeit
|
± 0,01 mm
|
Genaue Drucktechnik
|
±0,025 mm
|
Zykluszeit
|
< 8 Sek
|
Produktwechsel
|
Alt: < 3 Minuten, neu: < 5 Minuten |
Luftversorgung
|
4 bis 6 kg Gewicht/cm
|
Stromversorgung |
AC:220±10%,50/60HZ, 2,5 kW
|
Kontrollmethode | PC |
Betriebssystem |
Windows XP/Win7
|
Maschinendimensionen
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
Maschinengewicht
|
Ungefähr 1000 kg. |
Eigenschaften
1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.
2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden könnenIch kann sie nicht benutzen.
Es kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung verwenden muss, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.Das neue Löschsystem sorgt für den vollen Kontakt mit dem Schablone, kann eine erhöhte Vakuumsuction die verbleibende Paste effektiv beseitigenin den Maschen, die eine wirksame automatische Reinigungsfunktion erreichen.
CCD-Teil und C-Neigungssystem sind getrennt, wenn CCD arbeitet, CCD-TeilBewegungen, um die Belastung des Servomotors zu reduzieren und die Geschwindigkeit und Genauigkeit der Maschine zu verbessern.
Über die Verpackung
Ansprechpartner: Mr. Rudi Jin
Telefon: 86-755-23209382
Faxen: 86-755-23209382
