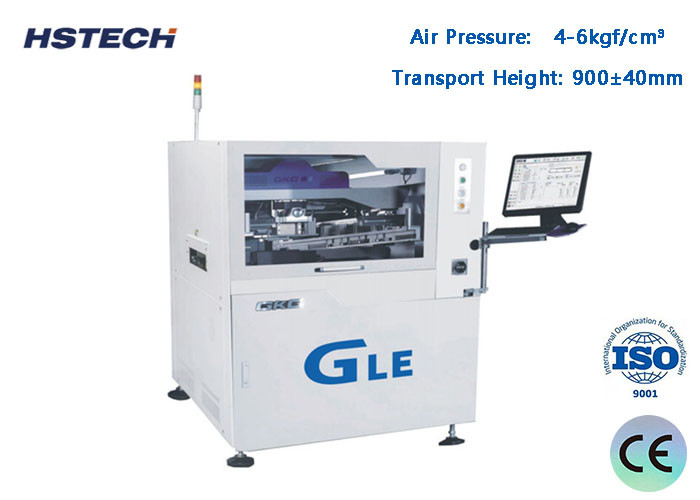

XP Win7 Automatischer Lotpastendrucker für SMT-Großanwendungen

Markenbezeichnung:	GKG
Modellnummer:	gle
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union,
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktname:

Automatischer Lötpaste-Drucker

anderer Name:

automatische Siebdruckmaschine

PCB-Größe:

50x50~510x510mm

Transporthöhe:

900±40mm

Luftdruck:

4 bis 6 kgf/cm3

I-/Ovschnittstelle:

KMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Beschreibung des Produkts

XP win7 Automatischer Lötpaste-Drucker für SMT-Großanwendungen

Einleitung

GLE Automatic Lötpaste Druckmaschine ist eine High-End-Maschine für SMT-Großanwendungen. Die Breite von Gts ist nur 2830mm. Es kann perfekt die Anforderungen des Druckprozesses von 01005 erfüllen,0.3 Pitch und andere feine Abstände, es ist hohe Präzision und große Geschwindigkeit.

Spezifikation

Modell	GLE
Maximale PCB-Größe	510x510 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Maximalgewicht der Platte	5 kg
Transporthöhe	900 ± 40 mm
Abstand an der Brettkante	2.5 mm
Höhe des Brettes	23 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, Programmsteuerung
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Spannung der Oberseite
	Seitenverschließung
	Adsorptionsfunktion
Druckschnappschuss	0-20 mm
Druckmodus	ein/zweimal
Druckgeschwindigkeit	10-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Druckdruck	0.5 bis 10 kg
Größe des Vorlagenrahmens	470370mm~737737mm
Reinigungssystem	Regenreinigungssysteme
	Verstärkte Vakuumabsorption
	Trocken-Nass-Vakuum drei Modi
CCD FOV	10 x 8 mm
Arten von Vertrauenszeichen	Standardform der Vertrauensmarke
	- Das ist ein Pad.
	Hohl
Kamerasystem	Optikstruktur nach oben/nach unten
	CCD-Digitalkamera
	Geometrisches Muster übereinstimmt

Leistung der Maschine

Modell	GLE
Wiederholung der Positionsgenauigkeit	± 12,5um@6,CPK≥2.0
Druckgenauigkeit	±20um@6,CPK≥2.0
Druckzykluszeit	< 7,5 Sekunden
Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision des Druckverfahrens mit der Lötmasse

Spezifikation der gesamten Maschine

Stromversorgung	AC:220±10%,50/60HZ, 3,0 kW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	etwa 5 L/min
Betriebstemperatur	-20°C bis +45°C
Betriebsfeuchtigkeit	30% bis 60%
Maschinendimensionen (ohne Turmlicht)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Maschinengewicht	Ungefähr 1100 kg.

Eigenschaften

GKG spezielle Anpassung Jacking-Plattform. Stabil und leicht zu verstellen, kann es schnell anpassen, die Pin Jacking-Höhe von PCB mit unterschiedlicher Dicke.
Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung und Vakuum, die kombiniert verwendet werden können.Es kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessernDas neue Löschsystem sorgt für den vollen Kontakt mit dem Schablone, eine erhöhte Vakuumaufnahme kann die verbleibende Paste im Netz effektiv beseitigen,mit einer Leistung von mehr als 10 WCCD-Teil und C-Neigungssystem sind getrennt, wenn CCD arbeitet, bewegt sich CCD-Teil unabhängig voneinander, um die Servomotorbelastung zu reduzieren und die Maschinengeschwindigkeit und -genauigkeit zu verbessern.
Bild und optisches System. Mit gleichförmigem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeitsanpassung Funktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinssprühen, FPC und andere PCB-Typen mit verschiedenen Farben.
Hoch anpassungsfähiges Stahlnetz-Rahmen-Klemmsystem, in der Lage, alle Arten von Bildschirmrahmen zu drucken und die modulare Produktionslinie schnell zu ändern.
Verwendung von Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerrekord / Fehler-Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.
Neues Muster Führungsschienenverbot abnehmbare, programmierbare flexible Seitenklemme, spezifisch für FPC, PCB Verformung, eine einzigartige Klemmplattenvorrichtung durchführen.Durch Software-Programmierung kann automatisch ausstrecken und ziehen Sie zurück unberührte PCB Pickness.
