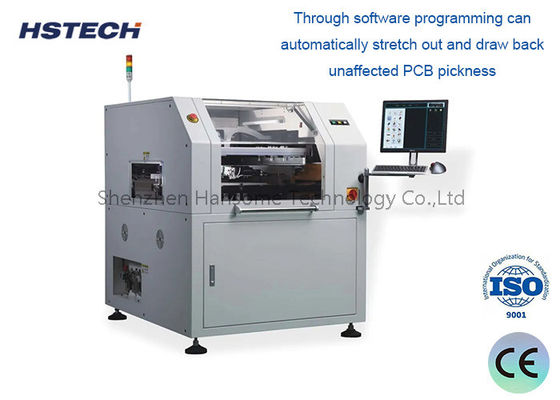

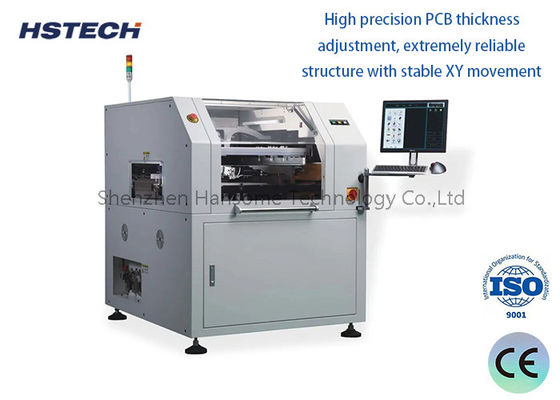

Patentierter Drucker mit Schweißpaste für PCB bis 400x340 mm

Markenbezeichnung:	GKG
Modellnummer:	G5
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Automatischer Schablonendrucker

Weitere Bezeichnung:

Lötpaste-Druckmaschine

PCB-Größe:

50x50~400x340mm

Transporthöhe:

900±40mm

Breitenanpassung:

Automatisch

I-/Ovschnittstelle:

SMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

SMT-Paste-Drucker mit magnetischem Stift/Support-Block & R-L-Transport

Spezifikation

Modell	G5
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Merkmal

1, Bild und optisches System. Unter Verwendung von einheitlichem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeit Einstellfunktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinssprühen, FPC und andere PCB-Typen mit verschiedenen Farben.

2, hohe Anpassungsfähigkeit Stahlnetzrahmen Klemmsystem.

Produktionslinie.

3, unter Verwendung von Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerrekord / Fehler Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.

4, 2D-Paste-Druck-Qualitätsprüfung und -Analyse, in der Lage, Verschiebung, unzureichende Paste, fehlende und Brücken und andere Defekte zu überprüfen, um die Druckqualität zu gewährleisten.
