FUJL Servomotorgetriebene selektive Konformlackmaschine für PCBA SMT Backstage

FUJL Servomotorgetriebene selektive Konformlackmaschine für PCBA SMT Backstage

Markenbezeichnung:	HSTECH
Modellnummer:	HS-CC300
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV

Produktbezeichnung:

selektive Maschine der Beschichtungs-3Axis

Achse:

3 Aixs oder 5Axis

Stromversorgung:

AC220V/110V

Transporthöhe:

920±20mm

Maschinengewicht:

600 kg

Maschinenabmessung:

1060x1200x1700 mm

Verpackung Informationen:

Holzgehäuse mit Schaumstoff im Inneren

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Automatische selektive Konformitätsbeschichtung für PCBA SMT Backstage-Prozess

Einführung des Produktes

1. X-, Y-, Z-Achsen-Antriebsplattform adoptiert Präzisionskugelschraube mit Fuji-Servomotor.

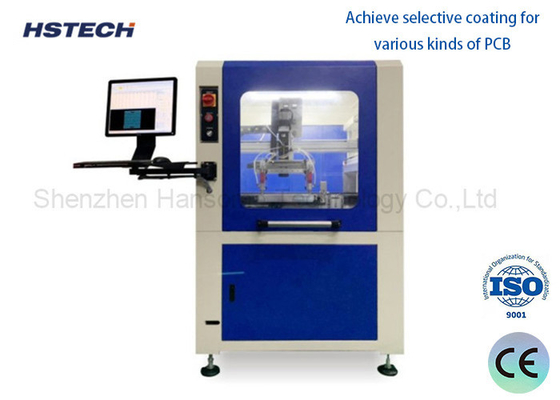

2.Selektive Beschichtung für verschiedene Arten von PCB zu erreichen.

3Gerade Linie, Kreis, Bogenbeschichtung und Abgabe.

4. kann effektiv und gleichmäßig den Rand der Komponenten beschichten, um den Sprühschatten zu beseitigen.

5Genauigkeit: ±0,02 mm.

6Mit hoher Geschwindigkeit, hoher Zuverlässigkeit, hoher Stabilität des Übertragungs- und Steuerungssystems.

7. 2 Ventile können automatisch Sprüh- und Beschichtungsaktionen wechseln, um einen PCB-Beschichtungsprozess mit hoher Dichte zu erreichen.

8. Mit intelligenter automatischer Breiteneinstellungsfunktion (automatisch nach Eingabe der Plattenbreite).

Spezifikation der Maschine

Produktbezeichnung	Maschine zur selektiven Konformbeschichtung
Modell	HS-CC300
Übertragungshöhe	920 ± 20 mm
Breite des Förderers	50-450 mm/oder individuell angepasst
Übertragung	L zu R oder R zu L
Komponentenhöhe	Auf und ab maximal 100 mm
Größe des PCB-Boardrandes	≥ 5 mm
Transportgeschwindigkeit	0-12000 mm/min
Drehzahl der drei Achsen	800 mm/s
Wiederholungsgenauigkeit	±0,02 mm
Speicherprogramme	bis zu 1000
Stromversorgung	AC220/110V
Luftdruck	4 kgf/cm2
Klebebehälter	10 L, manuelles Rühren
Steuerungsmodus	Industrie-PC+Motion-Steuerkarte
Lineare Führungsregelung	Intelligente Einstellung
Programmiermodus	Handbuchunterricht
Kommunikationshafen	SMEMA
Beleuchtungsquelle	Selbst ausgestattete Lichtquelle
Erfassungsleuchtquelle	Selbstgerüstet
Software	Windows+Beschichtungssoftware
Antriebsmotor	Schrittmotor ((2 Stück)
3-Achsen-Fahrmodus	Servomotor + Schraubtreibermodul + Elektrzylinder
Anzahl der Gummiventile	1 Sprühventil + 1 Abgasventil
Sprühbreite	3 bis 20 mm
Sprühmethode	Automatisch
Gesamtleistung	20,6 kW
Maschinenbaukörper	mit einer Breite von nicht mehr als 20 mm
Maschinengewicht	600 kg
Maschinenabmessung	1060x1200x1700 mm

FUJL Servomotorgetriebene selektive Konformlackmaschine für PCBA SMT Backstage 0

FUJL Servomotorgetriebene selektive Konformlackmaschine für PCBA SMT Backstage 1

SMT-Produktionsanlagen

1. Universelle SMT-Maschine: Mit Hilfe des vom Gerät bearbeiteten Programms, um Bauteile auf bestimmte Teilepositionen zu montieren,mit einer Breite von mehr als 20 mm,Es hat hohe Präzision und Vielfalt, aber die Installationsgeschwindigkeit ist schlechter als bei Hochgeschwindigkeitsmaschinen.
2. Rücklauflöten: Verwenden Sie SMT-Lötpaste oder roten Klebstoff, um eine geeignete Temperaturkurve zu setzen, um die Lötaktion zwischen der Lötpaste und dem Teil abzuschließen.
3- Entladen: Das Brett wird über eine Übertragungsspur in das Magazin geladen.
