Pneumatischer PCB-Separator mit Guillotine Blade, 40 mm Höhe MAX, Schneidbelastung < 500

Markenbezeichnung:	HSTECH
Modellnummer:	HS-310L
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram, D/P
Versorgungsfähigkeit:	200 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Pneumatisches PWB-depanelizer

Weitere Bezeichnung:

V-geschnittenes PWB-Trennzeichen

Spannung:

AC100-240V

PCB-Länge:

0 ~ 360 mm

PCB-Dicke:

0.1~2.0mm

Teilspitzenhöhe:

40mm (maximal)

Untere Höhe des Teils:

20mm (maximal)

Gebrauch:

PWB-Brett, Aluminiumbrett, schnitt v-geschnittenes PWB, LED-Brett

Verpackung Informationen:

Holzpaket

Versorgungsmaterial-Fähigkeit:

200 Stück pro Monat

Beschreibung des Produkts

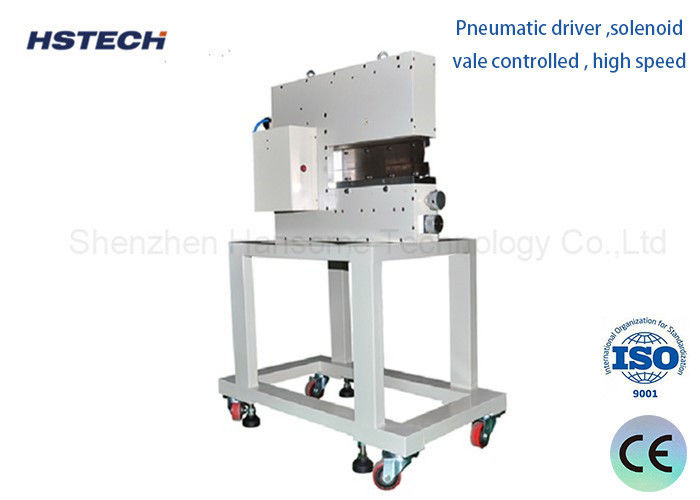

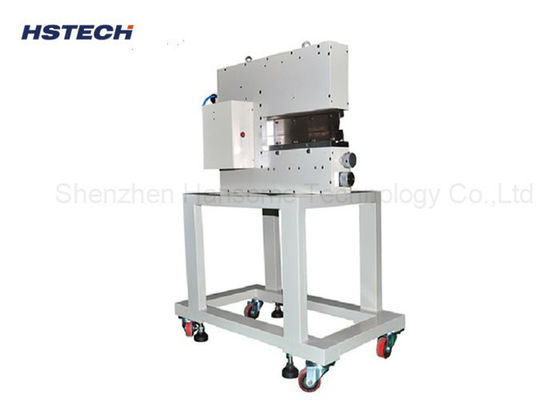

40 mm Höhe MAX Pneumatischer Fahrer Guillotine Blade PCB-Panels Entplattenmaschine

Einleitung

1Pneumatisch angetrieben und elektrisch gesteuert, Musterkonstruktion. Es gibt eine Sensorvorrichtung in der Maschine, Schneidbrett einmalig mit geringsten Schneidspannungen.HS-310 gilt für separate präzise SMD PCBA oder dünne Platten.

2Die separatorischen Maschinen des Geraden-Messer-Typs wurden entwickelt, um vorgefertigte Platten sorgfältig zu trennen, ohne Biegung oder Spannung.Selbst sensible SMD-Komponenten wie Keramikkondensatoren werden durch den separaten Prozess nicht beschädigt, die Qualität der Produkte zu verbessern.

3Aufgrund der speziellen Konstruktion der Klinge können Bretter mit hohen Bauteilen, die in der Nähe der Kanten platziert sind, sicher getrennt werden.mit keilförmigen Messern werden die Platten in der Rille geschnittenDies ermöglicht es, Bretter mit einer Dicke von weniger als 1 mm sicher und ohne Schneidbelastung zu trennen.

Eigenschaften

1Schneidkraftbelastung unter 500, keine Vibrationen und Lärm während des Schneidvorgangs, um Schäden an präzisen Komponenten zu vermeiden.

2- Pneumatischer Fahrer, Solenoid-Valle gesteuert, hohe Geschwindigkeit.

3.Die Höhe der oberen und unteren Klingen ist einstellbar. Die Lücke für die Einführung der Leiterplatte kann leicht durch Anpassen eines Knopfes an der oberen Seite der Maschine eingestellt werden.

4.Untere Klinge Höhe Einstellung vordere und tatsächliche Portion kann getrennt eingestellt werden, brauchen nicht shim, die Änderung und Einstellung Klinge leichter machen.

5.Die PCB oder dünne Platte ohne V-Rohr kann Tray angepasst und verhindern, dass Aufenthalt Positionierung Gerät.

6.Betrieb und Wartung können auch von unqualifiziertem Personal durchgeführt werden.

Spezifikation

Produktbezeichnung	PCB-Entpaneleiser
Modell	HS-310L
Höhe des Teils	Maximal 40 mm
Höhe des Teils nach unten	Maximal 20 mm
Luftversorgung	5 kgf/cm
Ausgabe	12.5 Tonnen (brutto)
Effiziente Schneidlänge	1-360 mm
Linienblattgröße	36043,56 mm
PCB-Dicke	0.1mm~2.0mm (mit V-Groove) 0.1mm ~1.0mm ((ohne V-Groove))
Material der Klinge	Import von hochwertigem Hochgeschwindigkeitswerkzeug aus Stahl
Trenngeschwindigkeit	1 bis 300 mm/s
V-Schnittdicke	0.3-3.5 mm
Luftverbrauch	200 bis 400 ((L/min)
Maschinengröße	700325400 mm
Gewicht	130 kg
Geeignetes Brett	Alle V-Schnittplatten

Bewerbungsbretter

Pneumatischer PCB-Separator mit Guillotine Blade, 40 mm Höhe MAX, Schneidbelastung < 500 0

Pneumatischer PCB-Separator mit Guillotine Blade, 40 mm Höhe MAX, Schneidbelastung < 500 1

Pneumatischer PCB-Separator mit Guillotine Blade, 40 mm Höhe MAX, Schneidbelastung < 500 2

SMT-Produktionsanlagen

1, PCB-Lader: PCB wird in das Rack gelegt, um das Board automatisch an die Saugplattenmaschine zu geben.
2, Saugplattenmaschine: automatisch Saugen von PCB auf der Schiene, Übertragung auf die Druckmaschine.
3"Druckmaschine: der Laserstahl auf der Stahlpaste oder der rote Klebstoff vollständig auf der Leiterplatte gedruckt.
4"Hochgeschwindigkeitsmonter: Verwenden Sie die Ausrüstung zur Bearbeitung des Verfahrens zur Montage der Bauteile in der angegebenen Bauteilposition, können SOP 28pin gewalzte Teile montiert werden,mit einer Breite von mehr als 20 mm,.
5Anschlusstabelle: Übertragung des PCB-Board-Geräts.
6, allgemeine Montage: die Verwendung von Ausrüstung, die durch das Programm bearbeitet wird, werden Komponenten sein, die an der angegebenen Position der Teile montiert werden,mit einer Breite von mehr als 30 mm, jedoch nicht mehr als 30 mmEs zeichnet sich durch hohe Montagegenauigkeit und Vielfalt aus, die Montagegeschwindigkeit ist jedoch niedriger als bei Hochgeschwindigkeitsmaschinen.
