| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | ARM-711 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 15~20 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Produktbezeichnung: | Inline PCBA-Routermaschine | Signal: | SMEMA |
|---|---|---|---|
| PWB-Größe: | 50x50~350x350mm | Staubkollektor: | - Ja, das ist es. |
| Übertragungsrichtung: | Von links nach rechts verlaufend | Stromversorgung: | AC380V, 50/60HZ |

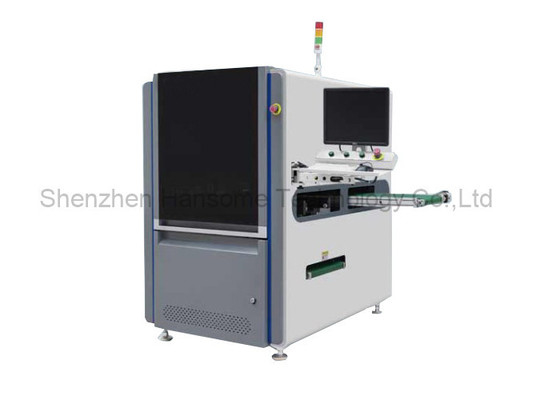

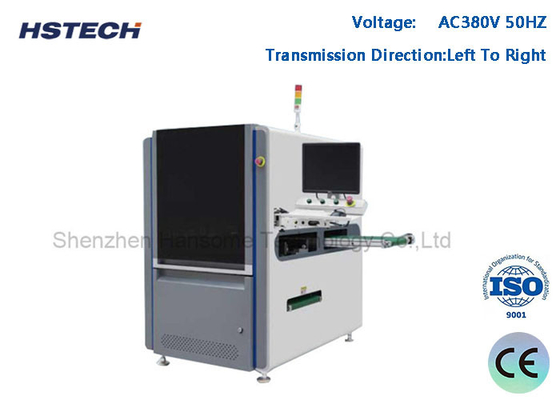

Links nach rechts ESD Gürtel Inline PCBA Router Maschine mit SMEMA
Einleitung:
Diese Maschine ist ein vollautomatisches Inline-Router-System mit Lader und Entlader für die ATE-Prüflinie, Hochgeschwindigkeitsspindel, geringer Spannungskraft, um das PCBA zu schneiden und Präzision und Klarheit zu gewährleisten.
Eigenschaften:
1, Verwenden Sie Deutschland Sycotec Spinde, Max 1000000 RPM und automatische Werkzeugschaltfunktion.
2"Die ESD-Bürste am unteren Rand des PCBA hat eine perfekte Staubabsorptionswirkung.
3, ausgezeichnetes CCD-System mit Bildkamera, Moritex-Objektiv und Messlichtquelle zur Unterstützung der Maschinenkalibrierung, Kompensation und Positionierung,mit hoher Stabilität und Störungssicherheit.
4, Perfekte Jig-less Routing-Lösung, Unterstützung 20*20~350*350mm PCB Größe, und Pick-up-Gerät kann schnell entfernen und installieren, hohe Zuverlässigkeit und niedrige Kosten zu realisieren.
5, Standardwerkzeugrepertoire mit drei Arten von 3.175 Werkzeugen, jedes mit 10 Stück im Inneren.
6, Entladungslösung1: PCBA wird nach dem Schneiden an den ESD-Gürtel gelegt und anschließend in die Prüf- oder Montagelinie eingebracht.Entladungslösung 2: Mit der Batch-Entladungseinheit wird die Klemme die Schachtel befestigen.
7Der Fräser wird durch eine Hochgeschwindigkeitsspindel angetrieben, mit den Vorteilen einer reduzierten Schneidkraft, hoher Genauigkeit, geringer Lärm und für alle Formen von PCBA geeignet, wie rund, gerade, L- oder U-Typ,Quadrate und Bogenformen.
8, Win7/Win10 englische Version System
Spezifikation:
| Modell | ARM-710 | ARM-711 |
| Maximale PCB-Größe | 350 x 350 mm | |
| Min. PCB-Größe | 50x50 mm | |
| PCB-Dicke | 0.4-6 mm | |
| Übertragungshöhe | 900 ± 50 mm | |
| Verkehrsrichtung | Von links nach rechts | |
| Transportgeschwindigkeit | 1500 mm/s (max) Einstellbar | |
| Lademodus | Trennstreckenführung für den Transport | |
| Anpassung der Schienenbreite | Automatisch | |
| Kommunikationsschnittstelle | SMEMA | |
| PCB-Positionierung | Ober- und unterste Leitungsbahnspange | |
| Sammelsystem | 360° Drehverschlusssystem, 2 Gruppen von Vakuumabsaugdüsen; höchstens 4 Gruppen von ESD-Gürteltransporteinheiten/Sortier-Panel-Vorleitungen | |
| Schneidspindel/Geschwindigkeit | 100,000 U/min, Marke Deutschland | 60,000 U/min, Marke Deutschland |
| Automatischer Werkzeugwechsel | - Ja, das ist es. | - Nein. |
| Brechen Sie das Messer. | - Ja, das ist es. | - Ja, das ist es. |
| Trenngeschwindigkeit | 1 bis 100 mm/s | |
| Schnittgenauigkeit | ± 0,05 mm | |
| Fräsen-Kit | φ0,8~φ3,0 Rechtsseite, Schaft aus Wolfram | |
| Wiederholung der Positionierungsgenauigkeit | ±0,02 mm | |
| Koordinierte Bewegungsgeschwindigkeit | 1000 mm/s | |
| Außenplattenart | ESD-Gürtel-Transport- / Batch-Panel-Vordrängeinheit | |
| Sammlung von Abfällen | Ausgang über die Schiene | |
| Programmierung von Verfahren | GERBER-Zeichnungs-Import/Bearbeitungsprogramm durch visuelles System | |
| Luftversorgung | 5 bis 8 kg/cm3 | |
| Stromversorgung | AC380V, 50/60Hz, 3 kW | |
| Maschinengröße | 1000x1300x1600 mm | |
| Gewicht | Ungefähr 1000 kg | |
Maschinengröße
Einzelheiten
1, Automatischer Schneidwerkzeugwechsel 2, Erkennung eines gebrochenen Messers 3, Automatischer Produktionsmodus
4, SPC-Statistiken Funktion und Übereinstimmung ERP-System
5, Optional zum explosionssicheren Vakuumstaubsammler und Luftvolumenmessgerät
Perfektes PCBA-Routing-System ohne Jig, um das Board zu reparieren, unterstützt 20x20 ~ 350x350mm PCB-Größe, und das Aufnahmegerät kann erkennen
Schnelle Entfernung und Installation, hohe Zuverlässigkeit und geringe Kosten.
ESD-Gürtel in der Reihe entladen
Entladungslösung 1: Nach der Trennung wird das PCBA auf den ESD-Gürtel gelegt und anschließend in die Prüf-/Montagelinie eingebracht.
Entladungslösung 2: Bei der Chargenentladungseinheit ARM710-1 wird die Klammer an die Traybox von ARM710 angebracht.
