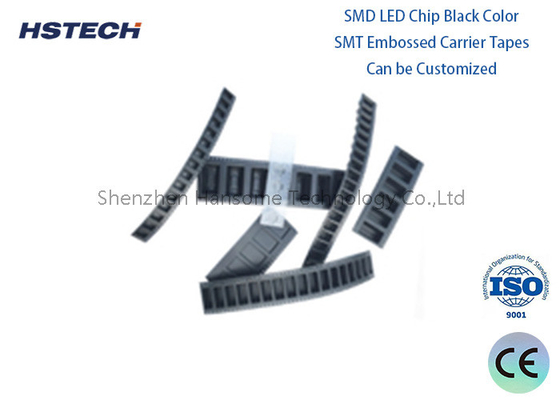

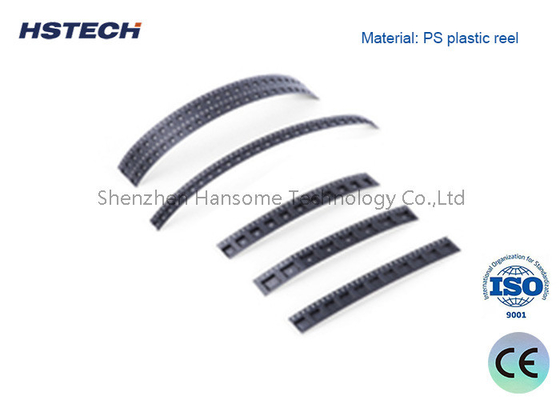

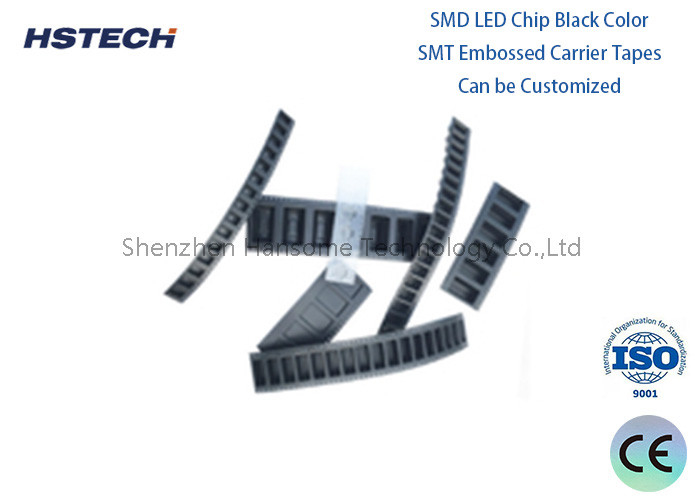

SMD-Komponenten-Verpackung mit antistatischem/leitendem Trägerband und Abdeckband

SMD-Komponenten-Verpackung mit antistatischem/leitendem Trägerband und Abdeckband

Klebeband für SMD-Komponenten

Derzeit verwendet die große Mehrheit der PCB-Boards diese kostengünstige, hohe Produktivität, reduziert die Größe der PCB-Board-Produktionstechnologie.Die SMT-Technologie wurde weit verbreitet, um die Entwicklung von SMD (Surface Mounted Devices) zu fördern., die ursprünglichen Jack-Typ-Komponenten durch SMD-Komponenten zu ersetzen.Multifunktionsanforderungen, und fördern die Entwicklung der SMD-Komponenten zu einer hochintegrierten, miniaturisierten Entwicklung neben anderen Transportmitteln wie Tabellen, Kunststoffröhren usw.SMD-Komponenten müssen auch durch die automatische Verwendung der erforderlichen Hochgeschwindigkeits-Transportträger in der SMT-Maschine sein können - SMD-TrägerbandsystemAus Sicht des Schutzes, der Wirtschaftlichkeit, der Kapazität und anderer Erwägungen ist das Trägerbandsystem recht vorteilhaft.

Spezifikation des Trägerbandes

Die gesamte Verpackung, einschließlich des Trägerbandes, des Abdeckbandes und der äußeren Rolle, die Kunden verwenden die manuelle oder automatische Band- und Rollenmaschine, um die Komponenten in das Trägerband zu nehmen,gleichzeitig verwenden Sie das Abdeckband, um die Komponenten fest zu bedecken, um die Komponenten im Band zu schützen und zu befestigen, endlich eine ganze Rolle packen.

Größe des Trägerbandes und passendes Abdeckband

Jedes Trägerband verfügt über das entsprechende Abdeckband, das Abdeckband verfügt über die Möglichkeiten der Kaltdichtung und der Heißdichtung während der Verpackung der Bauteile,auch das Abdeckband verfügt über die ESD-Optionen.Unten ist die Dimension des Trägerbandes und es passte Abdeckung Band Diagramm.

Vorteile

1Keine Heizung, einfach zu bedienen.
2Die Bindungskraft ist sehr stabil, nicht leicht abzulegen.
3Der Effekt der Wiederverbindung und der ursprüngliche Bindungseffekt unterscheiden sich nicht wesentlich, so dass es sehr praktisch ist, die Komponenten zu ersetzen:kann die elektrostatische Leitfähigkeit erreichen.

Anwendung

Dieses Trägerband wird in IC, Kondensatoren, Widerständen, Steckverbindern, Mikrotransformatoren, Induktoren, elektronischen Schaltern, Dioden, Transistoren, LED-Chips, Low Power-LEDs, mittleren/hohen Leistungspaketen,Kuppelverpackungen, LED-Module, Linsen, LED-Matrize, Kristalle und andere Oberflächenbauteile, um den Anforderungen der effizienten, schnellen und miniaturisierten Produktion moderner elektronischer Produkte gerecht zu werden.Für alle Gürtel gilt, gleichmäßige Dichte, gleichbleibende Schalenfestigkeit, antistatische Funktion.Klebeband aus PET.

Wir liefern hochwertige geprägte Trägerbänder und kundenspezifische Trägerbänder entsprechend der Nachfrage der Kunden.
Wenn Sie ein Trägerband benötigen, mit dem Teile platziert und versiegelt werden können, um auf ein Pick-and-Place-System zu gehen, dann haben wir Optionen für Sie.
