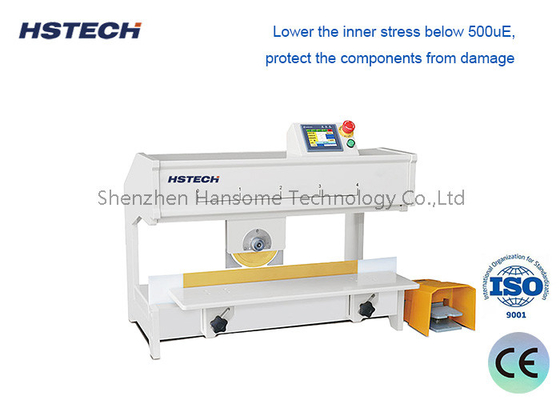

Oberer Kreisblatt und unterer Linearblatt Sicherer Druckplatenschneider

LED-Streifen oberer kreisförmiger Blade und unterer linearer Blade

Eigenschaften:

1Es kann schnell geschnitten werden, unabhängig von der Menge, sehr wirtschaftlich.

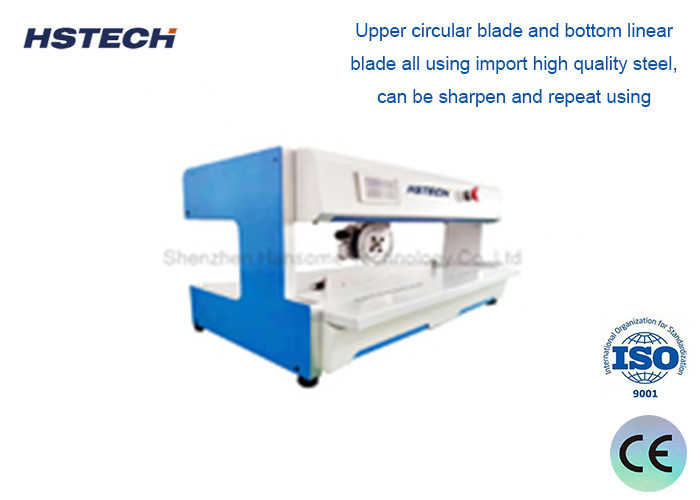

2Die oberen kreisförmigen Klingen und die unteren linearen Klingen sind alle aus importiertem hochwertigem Stahl und können schärfer und wiederholt verwendet werden.

3, Bewegungsbereich: ((0~400mm/600mm) auf Wunsch des Kunden, kann die kreisförmige Klinge eingestellt werden ((0~5mm), geeignet für unterschiedliche Dicke des Boards, das Problem für unterschiedliche V-Schnitt-Rillen gelöst.

4, Die maximale Schneidbreite ist unbegrenzt, Single PCB am besten bei 1 ~ 200mm.

5, Die Bedienplattform kann angepasst werden, basierend auf der Höhe der oberen Komponenten der Leiterplatte, Standardmaschine die Höhe ist weniger als 32 mm.

6, Alarmschutz eingebunden, auch der Lichtvorhang und die Schutzklinge garantieren eine doppelte Sicherheit, verhindern Verletzungen des Bedieners.

Spezifikation:

Hauptfunktionen

Effiziente Trennung:
Es kann mehrere PCBs schnell von demselben Motherboard trennen, manuelle Eingriffe reduzieren und die Produktionseffizienz verbessern.
Präzisionsschneiden:
Verwenden Sie eine V-förmige Schnittgrube, um sicherzustellen, dass die Schaltkreise und Komponenten der Leiterplatte während des Trennprozesses nicht beschädigt werden.
Verringerte Abfälle:
Durch präzises Schneiden wird der Materialverschwendungsausfall minimiert.
Automatisierungsmöglichkeiten:
Einige Geräte sind mit einem automatischen Zuführungssystem ausgestattet, um die Produktionseffizienz und Konsistenz weiter zu verbessern.

Anwendungsszenarien

Elektronische Fertigung:
Weit verbreitet in der Produktionslinie elektronischer Produkte, insbesondere in der Massenproduktion, um mehrere PCB in einzelne Leiterplatten zu schneiden.
Hochdichteanlage:
Bei PCB mit einer hohen Dichte an Bauteilen muss sichergestellt werden, dass der Schneidvorgang die winzigen Bauteile nicht beeinträchtigt.
Produktion in kleinen Chargen und in mehreren Sorten:
Geeignet für Produktionsbedürfnisse, die eine schnelle Umstellung verschiedener PCB-Modelle erfordern.

Betriebspunkte

Parameter setzen:
Die Schnitttiefe und -geschwindigkeit sind an die Dicke und den Materialtyp der PCB anzupassen.
Regelmäßige Wartung:
Die Ausrüstung wird regelmäßig gereinigt und überprüft, um die Schnittgenauigkeit und die Leistungsfähigkeit der Ausrüstung zu gewährleisten.
Sicherer Betrieb:
Die Sicherheitsvorschriften während des Betriebs einzuhalten, um die Sicherheit der Bediener zu gewährleisten.

Brettproben ((für alle Arten von V-Rohr-PCB-Boards geeignet:FR4, Aluminium-Board, Glasfaser-Board, LED-Board, LED-Streifen-Board)
