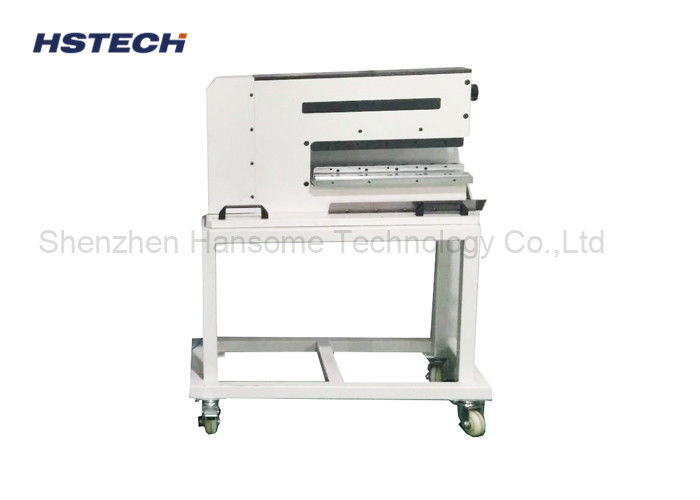

V-CUT-PCB-Separator 40 mm Höhe Pneumatischer PCB-Depaneler

Produktdetails:

Herkunftsort:	China
Markenname:	HSTECH
Zertifizierung:	CE
Modellnummer:	HS-310L

Zahlung und Versand AGB:

Min Bestellmenge:	1 SET
Preis:	Negotiable
Verpackung Informationen:	Holzverpackung
Lieferzeit:	7~9 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Pneumatisches PWB-depanelizer	Weitere Bezeichnung:	V-geschnittenes PWB-Trennzeichen
Spannung:	AC100-240V	PCB-Länge:	0 ~ 360 mm
PWB-Stärke:	0.1~2.0mm	Teilspitzenhöhe:	40mm (maximal)
Untere Höhe des Teils:	20mm (maximal)	Gebrauch:	PWB-Brett, Aluminiumbrett, schnitt v-geschnittenes PWB, LED-Brett

40 mm hohe Pneumatische PCB-Abtrennungsvorrichtung V-CUT-PCB-Separator

Einleitung:

1Pneumatisch angetrieben und elektrisch gesteuert, Musterkonstruktion. Es gibt eine Sensorvorrichtung in der Maschine, Schneidbrett einmalig mit geringsten Schneidspannungen.HS-310 gilt für separate präzise SMD PCBA oder dünne Platten.

2Die separatorischen Maschinen des Geraden-Messer-Typs wurden entwickelt, um vorgefertigte Platten sorgfältig zu trennen, ohne Biegung oder Spannung.Selbst sensible SMD-Komponenten wie Keramikkondensatoren werden durch den separaten Prozess nicht beschädigt, die Qualität der Produkte zu verbessern.

3Aufgrund der speziellen Konstruktion der Klinge können Bretter mit hohen Bauteilen, die in der Nähe der Kanten platziert sind, sicher getrennt werden.mit keilförmigen Messern werden die Platten in der Rille geschnittenDies ermöglicht es, Bretter mit einer Dicke von weniger als 1 mm sicher und ohne Schneidbelastung zu trennen.

Eigenschaften:

1Schneidkraftbelastung unter 500, keine Vibrationen und Lärm während des Schneidvorgangs, um Schäden an präzisen Komponenten zu vermeiden.

2- Pneumatischer Fahrer, Solenoid-Valle gesteuert, hohe Geschwindigkeit.

3.Die Höhe der oberen und unteren Klingen ist einstellbar. Die Lücke für die Einführung der Leiterplatte kann leicht durch Anpassen eines Knopfes an der oberen Seite der Maschine eingestellt werden.

4.Untere Klinge Höhe Einstellung vordere und tatsächliche Portion kann getrennt eingestellt werden, brauchen nicht shim, die Änderung und Einstellung Klinge leichter machen.

5.Die PCB oder dünne Platte ohne V-Rohr kann Tray angepasst und verhindern, dass Aufenthalt Positionierung Gerät.

6.Betrieb und Wartung können auch von unqualifiziertem Personal durchgeführt werden.

Spezifikation:

Produktbezeichnung	PCB-Entpaneleiser
Modell	HS-310L
Höhe des Teils	Maximal 40 mm
Höhe des Teils nach unten	Maximal 20 mm
Luftversorgung	5 kgf/cm
Ausgabe	12.5 Tonnen (brutto)
Effiziente Schneidlänge	1-360 mm
Linienblattgröße	36043,56 mm
PCB-Dicke	0.1mm~2.0mm (mit V-Groove) 0.1mm ~1.0mm ((ohne V-Groove))
Material der Klinge	Import von hochwertigem Hochgeschwindigkeitswerkzeug aus Stahl
Trenngeschwindigkeit	1 bis 300 mm/s
V-Schnittdicke	0.3-3.5 mm
Luftverbrauch	200 bis 400 ((L/min)
Maschinengröße	700325400 mm
Gewicht	130 kg
Geeignetes Brett	Alle V-Schnittplatten
