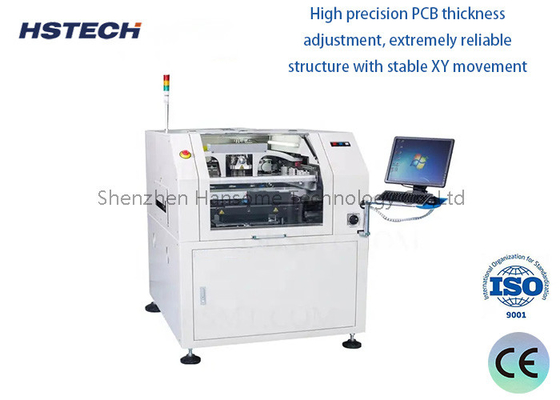

Schablonendruckmaschine für PCB bis 400x340 mm

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Automatischer Schablonendrucker

Weitere Bezeichnung:

Lötpaste-Druckmaschine

PCB-Größe:

50x50~400x340mm

Transporthöhe:

900±40mm

PCB-Dicke:

0.4~6mm

I-/Ovschnittstelle:

SMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Schablonendruckmaschine für PCB bis 400x340 mm

Spezifikation

Modell	GSE
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie-Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maschinengewicht	Ungefähr 1000 kg.
