SMT Schablonendruckmaschine Magnetspin/Stützblock

Markenbezeichnung:	GKG
Modellnummer:	GSE
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Automatischer Schablonendrucker

Weitere Bezeichnung:

Lötpaste-Druckmaschine

PCB-Größe:

50x50~400x340mm

Transporthöhe:

900±40mm

PCB-Dicke:

0.4~6mm

I-/Ovschnittstelle:

SMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

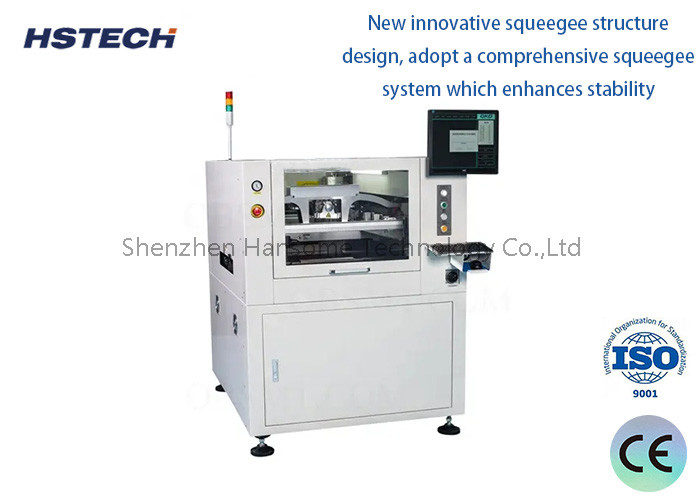

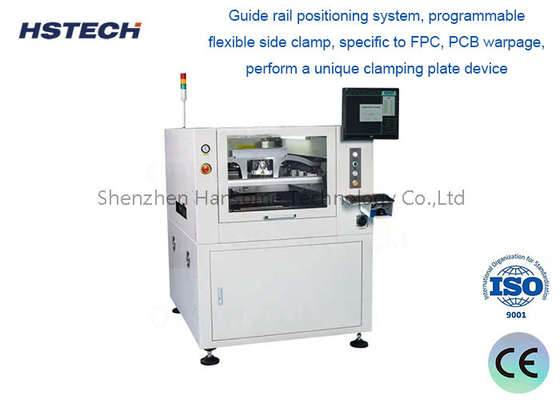

SMT-Schablonendruckmaschine Magnet-Pin/Stützblock

Spezifikation

Modell	GSE
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie-Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1. GKG dedizierte Anpassung Liftplattform. Stabil und leicht zu verstellen, kann es schnell die Spitze Pin Höhe von PCBs mit verschiedenen Dicken anpassen.

2. Reinigungssystem: Das GKG-Reinigungssystem ist mit drei Reinigungsmethoden ausgestattet: Trockenreinigung, Nassreinigung und Vakuumreinigung.Wenn die Kunden keine automatische Reinigung benötigen, kann auch die manuelle Reinigung verwendet werden, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.und die erhöhte Vakuumaufnahme kann die Restpaste im Bildschirm effektiv beseitigenDas CCD-Teil ist vom Lernsystem getrennt. Wenn das CCD arbeitet, bewegt sich das CCD-Teil unabhängig,Verringerung der Belastung des Servomotors und Verbesserung der Geschwindigkeit und Genauigkeit der Maschine.

3. Bild- und optische Systeme. Mit gleichförmigem Ringlicht und hoher Helligkeit Koaxiallicht, mit versprochener Helligkeitsanpassung,Sie kann alle Arten von Kennzeichenpunkten (einschließlich grobe Kennzeichenpunkte) effektiv identifizieren., geeignet für PCB mit verschiedenen Farben wie Zinnbeschichtung, Kupferbeschichtung, Goldbeschichtung, Zinnsprühen, FPC usw. Die Annahme von GKG patentierten mathematischen Modellen kann eine hohe Genauigkeit gewährleisten.

4. Ein Stahlgitter-Klemmsystem mit starker Anpassungsfähigkeit. Kann Bildschirmgrenzen verschiedener Größen drucken und Module schnell ersetzen
Produktionslinie.

5. Mit der Windows XP/win7-Betriebsoberfläche verfügt es über eine gute Mensch-Maschine-Dialogfunktion, die es den Bedienern erleichtert, sich schnell mit der Bedienung vertraut zu machen,Vor allem beim Navigieren in Programmdateien.. Die Schnittstelle zwischen Chinesisch und Englisch ist leicht zu wechseln und verfügt über Funktionen wie Betriebsprotokolle, Fehler-Aufzeichnung / Fehler-Selbstdiagnose / Fehleranalyse-Aufforderungen / Licht-Alarme.

6, 2D-Paste-Druck-Qualitätsprüfung und -Analyse, in der Lage, Verschiebung, unzureichende Paste, fehlende und Brücke und andere Defekte zu überprüfen, um die Druckqualität zu gewährleisten.
