Hochleistungs-Lötmaschine für Industrie 4.0 MES-System

Markenbezeichnung:	GKG
Modellnummer:	G9+
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Spitzenlötpastedruckmaschine

Weitere Bezeichnung:

automatische Siebdruckmaschine

PCB-Größe:

50x50 ~ 450x340 mm

Transporthöhe:

900±40mm

Luftdruck:

4 bis 6 kgf/cm3

PCB-Dicke:

0.4-6mm

Maximales Brettgewicht:

5 kg

Maschinengewicht:

1000 kg

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

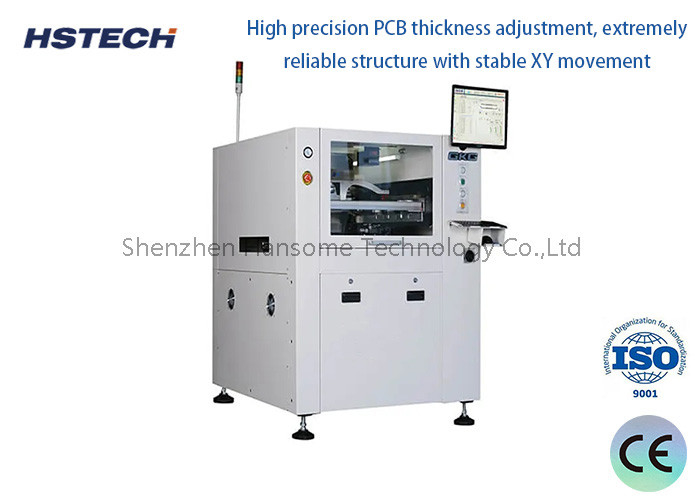

Hochleistungs-Lötmaschine für Industrie 4.0 MES-System

Einleitung

Die G9+ vollautomatische Lötmaschinenmaschine ist eine hochwertige Maschine für SMT-High-End-Anwendungen, die die Anforderungen an den Druckprozess von 03015, 0,25 Abstand, hohe Präzision,und hohe Geschwindigkeit.

Spezifikation

Modell	G9+
Maximale PCB-Größe	450x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Maximalgewicht der Platte	5 kg
Transporthöhe	900 ± 40 mm
Abstand an der Brettkante	2.5 mm
Höhe des Brettes	15 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, Programmsteuerung
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnet-Stift/Stützblock/Hand-Oben-Tisch
PCB-Klemmsystem	Patentiert über die Spannung der Oberseite
	Seitenverschließung
	Adsorptionsfunktion
Druckschnappschuss	0-20 mm
Druckmodus	ein/zweimal
Druckgeschwindigkeit	10-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Druckdruck	0.5 bis 10 kg
Größe des Vorlagenrahmens	470370mm~737737mm ((Durchmesser 20-40 mm)
Reinigungssystem	Regenreinigungssysteme
	Verstärkte Vakuumabsorption
	Trocken-Nass-Vakuum drei Modi
	Vor- und Rückreinigung
CCD FOV	10 x 8 mm
Arten von Vertrauenszeichen	Standardform der Vertrauensmarke
	- Das ist ein Pad.
	Hohl
Kamerasystem	Optikstruktur nach oben/nach unten
	CCD-Digitalkamera
	Geometrisches Muster übereinstimmt

Leistung der Maschine

Modell	G9+
Wiederholung der Positionsgenauigkeit	± 12,5um@6,CPK≥2.0
Druckgenauigkeit	±18um@6,CPK≥2.0
Druckzykluszeit	< 7,5 Sekunden
Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision der Druckposition der Lötmasse wiederholen

Spezifikation der gesamten Maschine

Stromversorgung	AC:220±10%,50/60HZ, 3,0 kW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	etwa 5 L/min
Betriebstemperatur	-20°C bis +45°C
Betriebsfeuchtigkeit	30% bis 60%
Maschinendimensionen(ohne Turmlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1. CCD-Digitalsystem, neues optisches Pfadsystem, einheitliches kreisförmiges Licht, hohe Helligkeit der koaxialen Lichtquelle.Erleichterung der Identifizierung verschiedener Marktpunkte (einschließlich ungleicher Kennzeichenpunkte), wie z. B. Zinnbeschichtung, Kupferbeschichtung, Silberbeschichtung, Heißluftsolderung, FPC und verschiedene Arten von PCB-Farbstoffen.

2. Hochgenaue PCB-Dicke Anpassung, extrem zuverlässige Struktur und stabile XY-Bewegung. Manuelle Anpassung kann sich leicht an verschiedene PCB-Dicke anpassen.

3. Führungsschienen-Positionierungssystem, neues Muster Führungsschienenbrett abnehmbare, programmierbare flexible Seitenklemme, speziell für FPC und PCB Verformung entwickelt, die eine einzigartige Klemmvorrichtung ausführt.Durch Software-Programmierung, unberührte PCB-Picking kann automatisch gestreckt und zurückgezogen werden.

4Die neue und innovative Struktur des Schraubers umfasst ein umfassendes Schraubersystem, das die Stabilität und Lebensdauer des Schraubers verbessert.

5, Schablonenreinigung mit hoher Geschwindigkeit, nach unten verteilte Reinigungsstruktur verhindert erfolgreich verstopfte Öffnung (was immer die Ursache für eine unwirksame Reinigung ist).Die Länge des abgegebenen Lösungsmittels kann auch leicht durch Software-Steuerung geändert werden..

6, Neue Multifunktionsoberfläche, Einfachheit, klar verständlich, benutzerfreundlich.
