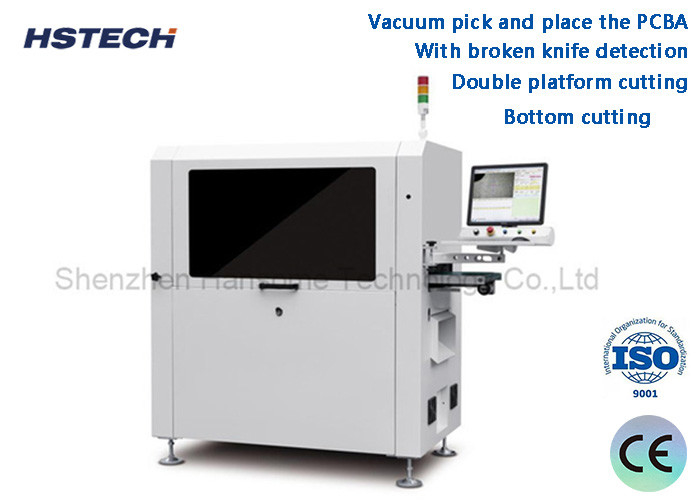

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine

Markenbezeichnung:	HSTECH
Modellnummer:	HS-ARX-811
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Inline PCBA-Routermaschine

Gewährleistung:

1 Jahr

Kontrolle:

Berührungsschirm

Marke des Relais:

Schneider

Optoelektronischer Schalter:

OMRON

Material:

Aluminiumlegierung

Die Situation:

Neues

Signal:

SMEMA

Anwendung:

Elektronische Baugruppe

Farbe:

Silber

Steuerungssystem:

PLC

OEM/ODM:

Erhältlich

Stromverbrauch:

200 W

Typ:

Automatisch

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Doppelplattform-Schneiden mit Messerbruch-Erkennung Inline-PCBA-Router-Maschine

Einführung

Diese Maschine ist eine Inline-Automatische PCBA-Routing-Maschine, die einen Schaft-Wolframstahl-Fräser als Trennwerkzeug verwendet, mit kundenspezifischen Vorrichtungen zur Fixierung der PCBA arbeitet und nach dem Schneiden den Staub mit einem Staubsammler beseitigt, ESD-Band zum Transport zum nachgeschalteten Gerät.

Merkmale

1, Vakuum-Pick-and-Place der PCBA.

2, Bodenschneiden.

3, Doppelplattform-Schneiden.

4, Mit Messerbruch-Erkennung.

5, Anschluss an die automatische Produktionslinie.

6, SPC-Statistikfunktion und Übereinstimmung mit dem ERP-System.

7, Kann mit automatischem Werkzeugwechsel, explosionsgeschützter Funktion des Staubsaugers und Luftmengenüberwachungsfunktion ausgestattet werden.

Spezifikation

Modell	ARX-811
Max. PCB-Größe	260x340mm
Min. PCB-Größe	50x50mm
PCB-Dicke	0,4-6mm
Transporthöhe	900±50mm
Transportrichtung	Von links nach rechts
Transportgeschwindigkeit	1500mm/s (max) Einstellbar
Belademodus	Abschnittsgeführte Transportschiene
Schienenbreitenanpassung	Automatisch
Kommunikationsschnittstelle	SMEMA
PCB-Positionierung	Vorrichtungen-Positionierung
Aufnahmesystem	Vakuumansaugung
Schneidspindel/Geschwindigkeit	60.000 U/min, Marke Deutschland (optional 100.000 U/min, Marke Deutschland)
Kühlungsart	Selbstkühlungsart
Automatischer Werkzeugwechsel	Optional
Messerbruchprüfung	Ja
Trennungsgeschwindigkeit	5-100mm/s
Schnittgenauigkeit	±0,05mm
Fräs-Kit	φ0,8~φ3,0 Rechtsdrehung, Schaft-Wolframstahl
Wiederholgenauigkeit der Positionierung	±0,1mm
Koordinatenbewegungsgeschwindigkeit	1000mm/s
Ausgabeplatten-Typ	ESD-Bandtransport / Chargenplatten-Weiterleitungseinheit
Abfallsammlung	Abfallschrank-Sammlung
Verfahrensprogrammierung	GERBER-Zeichnungsimport / Bearbeitungsprogramm über visuelles System
Luftzufuhr	5-8 kg/cm³
Stromversorgung	AC380V, 50/60Hz, 3KW
Maschinengröße	1500x850x1600 mm
Gewicht	Ca. 800kg

Maschinengröße

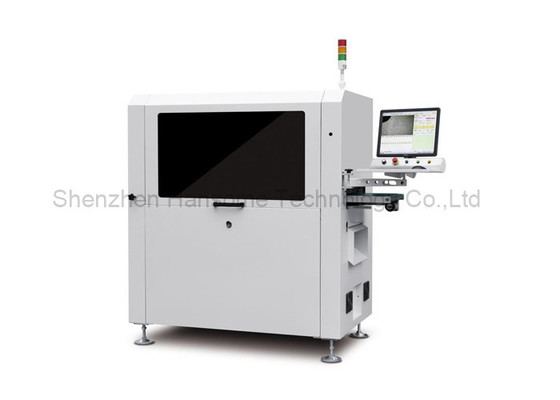

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine 0

Details

Staubabsauger für die Unterseite.

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine 1

Ausgezeichnetes CCD-System mit Bildgebungskamera, Moritex-Objektiv und Mess-Lichtquelle zur Unterstützung der Maschinenkalibrierung, -kompensation und -positionierung mit großer Stabilität und Störfestigkeit.

Allgegenwärtiger Vakuum-Saug-Chuck zum Aufnehmen, Platzieren, Entladen und Produzieren.

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine 2

Verbundentladesystem, verwendet das ESD-Antistatikband, um das getrennte Produkt auf der Oberseite zu transportieren, und der Abfall wird auf der Unterseite transportiert, wodurch durch diese Methode viel Platz gespart wird.

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine 3

Über Verpackung

Zweifachplatformschneiden mit gebrochenem Messer Detektion Inline PCBA Router Maschine 4
