Einzelheiten zu den Produkten

Zu Hause Produits

Bild und optisches System Reinigungssystem GKG Spezielle Anpassung Jacking-Plattform Automatischer Lötpaste-Drucker

Markenbezeichnung:	HSTECH
Modellnummer:	HS-GLE
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Automatischer Lötpaste-Drucker

Gewährleistung:

1 Jahr

Kontrolle:

Berührungsschirm

Marke des Relais:

Schneider

Optoelektronischer Schalter:

OMRON

Material:

Aluminiumlegierung

Die Situation:

neu

Signal:

SMEMA

Anwendung:

Elektronische Baugruppe

Farbe:

Silber

Steuerungssystem:

PLC

OEM/ODM:

Erhältlich

Stromverbrauch:

200 W

Typ:

Automatisch

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

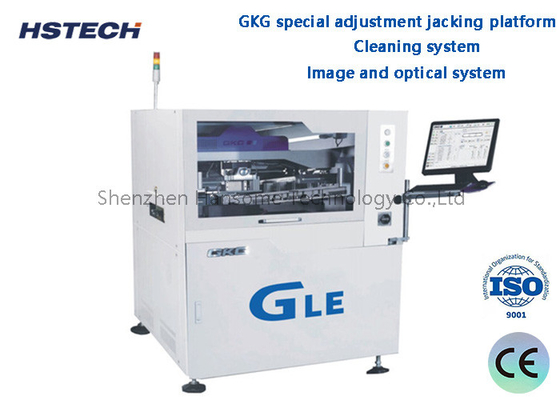

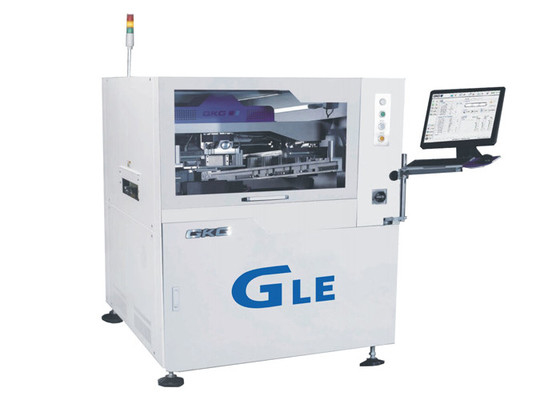

Bild und optisches System Reinigungssystem GKG Spezielle Anpassung Jacking-Plattform Automatischer Lötpaste-Drucker

Einleitung

GLE Automatic Lötpaste Druckmaschine ist eine High-End-Maschine für SMT-große Anwendungen. Die Breite von Gt-S ist nur 2830mm. Es kann perfekt die Anforderungen des Druckprozesses von 01005 erfüllen,0.3 Pitch und andere feine Abstände, es ist hohe Präzision und große Geschwindigkeit.

Eigenschaften

1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.

2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden könnenEs kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.Das neue Löschsystem sorgt für den vollen Kontakt mit dem Schablone, kann eine erhöhte Vakuumsuction die verbleibende Paste effektiv beseitigenin den Maschen, die eine wirksame automatische Reinigungsfunktion erreichen können.Bewegungen, um die Belastung des Servomotors zu reduzieren und die Geschwindigkeit und Genauigkeit der Maschine zu verbessern.

3, Bild und optisches System. Unter Verwendung von einheitlichem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeit Einstellfunktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinssprühen, FPC und andere PCB-Typen mit verschiedenen Farben.

4, hohe Anpassungsfähigkeit Stahlnetzrahmen Klemmsystem.

Produktionslinie.

5, unter Verwendung von Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerrekord / Fehler Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.

6, New Pattern Guide Rail Verbot abnehmbare, programmierbare flexible Seitenklemme, spezifisch für FPC, PCB Warpage, eine einzigartige Klemmplatte Gerät durchführen.Durch die Software-Programmierung kann automatisch ausstrecken und ziehen Sie zurück unberührte PCB Pickness.

Spezifikation

Modell	GLE
Maximale PCB-Größe	510x510 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Maximalgewicht der Platte	5 kg
Transporthöhe	900 ± 40 mm
Abstand an der Brettkante	2.5 mm
Höhe des Brettes	23 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, Programmsteuerung
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Spannung der Oberseite
	Seitenverschließung
	Adsorptionsfunktion
Druckschnappschuss	0-20 mm
Druckmodus	ein/zweimal
Druckgeschwindigkeit	10-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Druckdruck	0.5 bis 10 kg
Größe des Vorlagenrahmens	470370mm~737737mm
Reinigungssystem	Regenreinigungssysteme
	Verstärkte Vakuumabsorption
	Trocken-Nass-Vakuum drei Modi
CCD FOV	10 x 8 mm
Arten von Vertrauenszeichen	Standardform der Vertrauensmarke
	- Das ist ein Pad.
	Hohl
Kamerasystem	Optikstruktur nach oben/nach unten
	CCD-Digitalkamera
	Geometrisches Muster übereinstimmt

Leistung der Maschine

Modell	GLE
Wiederholung der Positionsgenauigkeit	± 12,5um@6,CPK≥2.0
Druckgenauigkeit	±20um@6,CPK≥2.0
Druckzykluszeit	< 7,5 Sekunden
Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision des Druckverfahrens mit der Lötmasse

Spezifikation der gesamten Maschine

Stromversorgung	AC:220±10%,50/60HZ, 3,0 kW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	etwa 5 L/min
Betriebstemperatur	-20°C bis +45°C
Betriebsfeuchtigkeit	30% bis 60%
Maschinendimensionen(ohne Turmlicht)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Maschinengewicht	Ungefähr 1100 kg.
