Einzelheiten zu den Produkten

Zu Hause Produits

Ausrüstung für das Abstellen von Leiterplatten

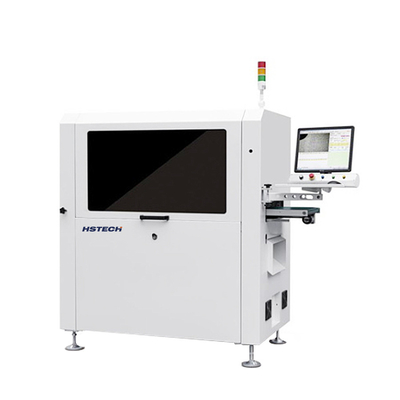

Doppelplattform-Schnitt-Boden-Schnitt-Vakuum-Pick-and-Place-PCBA-Inline-PCB-Trennrouter

Markenbezeichnung:	HSTECH
Modellnummer:	HS-ARX-811
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Inline-PCB-Trennrouter

Gewährleistung:

1 Jahr

Kontrolle:

Berührungsschirm

PLC:

Mitsubishi

Marke des Relais:

Schneider

Optoelektronischer Schalter:

OMRON

Material:

Aluminiumlegierung

Die Situation:

neu

Stärke:

00,6 bis 4,0 mm

Signal:

SMEMA

Anwendung:

Elektronische Baugruppe

Farbe:

Silber

Steuerungssystem:

PLC

OEM/ODM:

Erhältlich

Stromverbrauch:

200 W

Stromversorgung:

AC220V

Luftdruck:

4-6bar

Geschwindigkeit:

200 bis 300 Stück/min

Typ:

Automatisch

Gewicht:

220/240 kg

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Doppelplattform-Schnitt-Boden-Schnitt-Vakuum-Pick-and-Place-PCBA-Inline-PCB-Trennrouter

Einleitung

Diese Maschine ist eine inline automatische PCBA-Routing-Maschine. Die PCBA ist mit einem Gerät für die automatische Unterseiten-Routing befestigt.und nach dem Routing der Maschine verwenden Sie die Düse Saug zu nehmen und platzieren Sie die PCBA mit jig zusammen, es wird für die Trennung des Stempellochs, der Kurven-PCB und anderer unregelmäßig verbundener PCBs verwendet.

- Ich weiß.Technische Einzelheiten

Modell	ARX-811
Maximale PCB-Größe	260x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Übertragungshöhe	900 ± 50 mm
Verkehrsrichtung	Von links nach rechts
Transportgeschwindigkeit	1500 mm/s (max) Einstellbar
Lademodus	Trennstreckenführung für den Transport
Anpassung der Schienenbreite	Automatisch
Kommunikationsschnittstelle	SMEMA
PCB-Positionierung	Position der Einrichtungen
Sammelsystem	Vakuumsprit-Aufnahme
Schneidspindel/Geschwindigkeit	60,000 U/min, Marke Deutschland ((optional 100.000 U/min, Marke Deutschland)
Kältetyp	Selbstgekühlter Typ
Automatischer Werkzeugwechsel	nicht erwünscht
Brechen Sie das Messer.	- Ja, das ist es.
Trenngeschwindigkeit	5 bis 100 mm/s
Schnittgenauigkeit	± 0,05 mm
Fräsen-Kit	φ0,8~φ3,0 Drehrichtung auf der rechten Seite, Schaft aus Wolframstahl
Wiederholung der Positionierungsgenauigkeit	±0,1 mm
Koordinierte Bewegungsgeschwindigkeit	1000 mm/s
Außenplattenart	ESD-Gürtel-Transport- / Batch-Panel-Übertragungseinheit
Sammlung von Abfällen	Sammlung von Abfallschränken
Programmierung der Verfahren	GERBER-Zeichnungs-Import/Bearbeitungsprogramm durch visuelles System
Luftversorgung	5 bis 8 kg/cm3
Stromversorgung	AC380V, 50/60Hz, 3 kW
Maschinengröße	1500x850x1600 mm
Gewicht	Ungefähr 800 kg

Eigenschaften

1, Staubsauger nehmen und platzieren Sie die PCBA.

2- Das ist ein Schnitt.

3, Doppelplattform schneiden.

4Mit gebrochenem Messer.

5Schließen Sie die automatische Produktionslinie an.

6, SPC-Statistiken funktionieren und dem ERP-System entsprechen.

7, kann mit automatischem Werkzeugwechsel, Explosionssicherungsfunktion des Staubsauger und Luftvolumenüberwachungsfunktion ausgestattet werden.

Maschinelle Zeichnung

Bodengröße der Routing- und Staubsammler

Ausgezeichnetes CCD-System mit Bildkamera, Moritex-Linse und Messlichtquelle zur Unterstützung der Maschinenkalibrierung, Kompensation und Positionierung.mit hoher Stabilität und Störungssicherheit.

Umfassende Vakuum-Saugschub für das Pflücken, Platzieren, Entladen und Herstellen.

Doppelplattform-Schnitt-Boden-Schnitt-Vakuum-Pick-and-Place-PCBA-Inline-PCB-Trennrouter 3

Komposit-Entlade-System, verwendet ESD antistatische Gurt, um das getrennte Produkt auf der oberen Seite zu transportieren, und der Abfall wird auf der unteren Seite transportiert, sparen viel Platz mit dieser Methode.
