Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | AR-7 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzverpackung |
Lieferzeit: | 7~9 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
Produktbezeichnung: | Offline-PCB-Router in kleiner Größe | Gewährleistung: | 1 Jahr |
---|---|---|---|
Kontrolle: | Berührungsschirm | PLC: | Mitsubishi |
Marke des Relais: | Schneider | optoelektronischer Schalter: | Der Name: Omron |
Material: | Aluminiumlegierung | Die Situation: | neu |
Stärke: | 0.3 - 5 mm | Signal: | SMEMA |
Anwendung: | Elektronische Baugruppe | Farbe: | Silber |
Steuerungssystem: | PLC | OEM/ODM: | Erhältlich |
Gesamtleistung: | 2600w | Stromversorgung: | AC220V |
Luftdruck: | 4-6bar | Befestigung von Genauigkeit: | ± 0,01 mm |
Typ: | Automatisch | Gewicht: | 30kg |

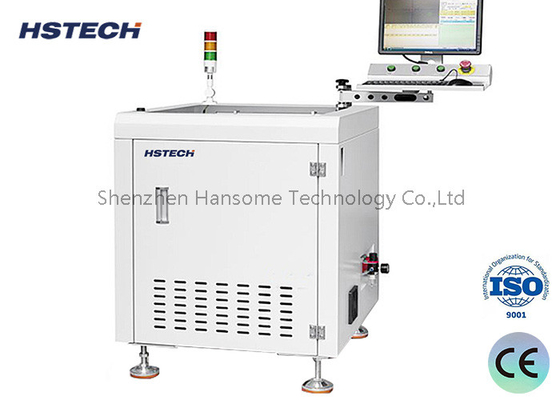

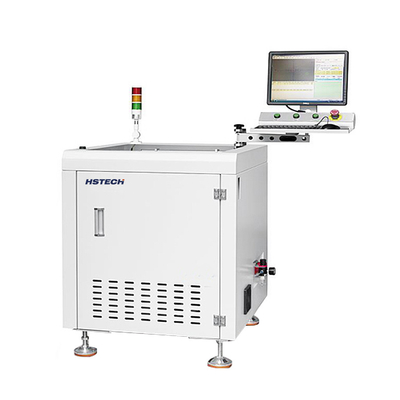

Offline-Automatische Trennung angepasste Geräte Mini PCBA-Router Kleingröße Offline-PCB-Router
Spezifikation
Modell | AR-7 | AR-7 Mini |
Stromversorgung | AC380V, 50/60Hz, 3 kW | |
Arbeitsgröße | 50x50~410x460 mm (maximal) | 50x50~260x310 mm (maximal) |
Lademodus | Handbuch | |
SchnittspindelE/ Geschwindigkeit | 5000 bis 60.000 Umdrehungen pro Minute | |
PCB-Dicke | 0.4-4mm | |
Trenngeschwindigkeit | 1 bis 100 mm/s | |
Schnittgenauigkeit | ± 0,05 mm | |
Feststellungsart | Einrichtungen | |
ProgrammmSchlechte | Bildvermittlung, Online-ProgrammmSchlechte | |
Fräsen-Kit | φ0,8 ~ φ3,0 rechtsseite roStahl aus Wolfram | |
Methode der Staubentnahme | Bodenstaubsammlung | |
Staubsammler | 3 Phasen, 380 V, 1,2 kW | |
Geräusche | < 75 dB | |
Steuerungssystem | PC für die Industrie | |
Marke der Spindel | Marke Sycotec 4025 aus Deutschland | |
Servomotor | A5-Serie | |
Bewegungssteuerung | 4 Achsenbewegungssteuerung | |
Schraube aus Blei | C5 Schleifschraubenleiter | |
Lineare Führung | P-Rang-Stille-Leitfaden | |
Kamera | Deutschland Marke Imaging 40W industriEinIch habe eine Kamera. | |
Maschinengröße | 700*800*930 mm | 500*650*930 mm |
Bildschirm | 17 Zoll |
Eigenschaften
1Offline automatische Trennung.
2, Es ist ein Mini-PCBA-Router, geeignet für kleine PCB-Größe, und Fabrik Raum Einsparungsanforderung Lösung.
3, maßgeschneiderte Leuchten.
4, PC und CCD-System.
5, Programmierung mit Kompensation und Staubentnahme.
6, Erhältlich für PCBA mit einer Größe von maximal 410-510 mm.
7, flexibel zum Schneiden von zwei verschiedenen Produkttypen.
8, offene Plattform für manuelles Füttern und Entladen, auch mit einem optionalen mechanischen Arm (Roboter) ausgestattet werden kann.
Innenstruktur
Anwendung
Diese Maschine ist eine bodenständige automatische PCBA-Routing-Maschine, sie ist auf einer einzigen Plattform betrieben und verwendet PC für die Programmierung, automatische Bodenrouting und Bodenstaubsammlung.Die Maschine mit Hochgeschwindigkeitsspindel, die PCBA mit einem Gerät befestigen, um das Stempelloch, das kurve PCB und andere unregelmäßig verbundene PCBs zu trennen.
