| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-NK250 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung mit Schaumstoff |
| Lieferzeit: | 10~15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | NG OK PCB-Entlader | Zertifizierung: | CE |
|---|---|---|---|
| Material: | mit einer Breite von nicht mehr als 20 mm | Struktur: | Bandförderer |
| Gewährleistung: | 1 Jahr | Anwendung: | SMT-PWB-Versammlungs-Produktions-Zeit |
| PWB-thinckness: | Min. 0,6 mm | Neigungsauswahl: | 1-4 ((10 mm Abstand) |
| Macht: | 0.05kw | Luft-Verbrauch: | Maximal 15 L/min |
NG OK Unloader PCB Handlind Ausrüstung mit Mitsubishi PLC Steuerungssystem und SMEMA Signal
Diese Maschine wird hinter dem AOI verwendet,OK- und NG-PCBs nach Signalen von AOI-Ausrüstungen getrennt zu sammeln.
Eigenschaften
1PLC-Programmsteuerung.
2Stärker, fester
3Optionale Steuerung mit Tasten oder Touchscreen bis zu den Kunden.
4- Ober- und unterste Pneumatikklemmen zum Festhalten des Magazine-Racks.
5- Keine PCB-Brechegarantie während des Be- und Entladens.
6. Automatisches NG/OK-Board, getrennte NG/OK-Boards.
7. NG/OK-Signal von der AOI-Maschine vorgeladen.
8- Selbstprogrammierte Maschinenfehleranzeige, verschiedene Fehler haben unterschiedliche Codes, jeder Code hat eine entsprechende Wartungsanweisung, die auf der Rückseite der Maschinentür angebracht wird.
9. geschlossene Maschinenkonstruktion für den Sicherheitsbetrieb.
10- Drei Farben Turm Licht Anzeige.
11. SMEMA kompatibel.
Spezifikation
| Modell | HS-250-NK | HS-330-NK | HS-390-NK | HS-460-NK |
| Stromversorgung | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | |||
| Luftversorgung | 5 kgf/C M2 | |||
| PCB-Größe ((mm) | 50*50~330*250 | 50*50 ~ 455*330 | 50*50~530*390 | 50*50~530*460 |
| PCB-Richtung | von links nach rechts oder von rechts nach links | |||
| Ausgabe der Ausgabe | 335*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| Schrittlänge (mm) | 10,20,30,40 | |||
| Transporthöhe ((mm) | 900 ± 20 | |||
| Übertragungsgeschwindigkeit | 10 m/s | |||
| Hauptmotorleistung | 420 W | |||
| Maschinengröße ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Gewicht ((kg) | 220 | 280 | 340 | 380 |
Betriebsbild

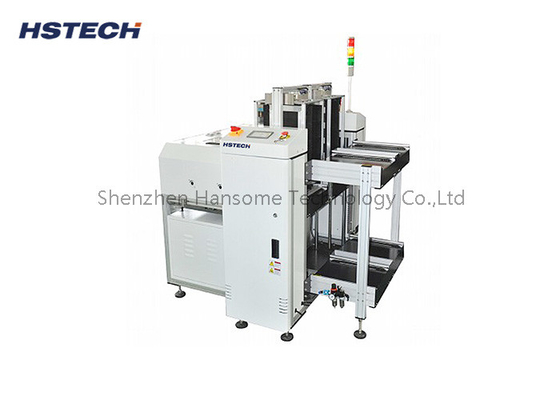

Physikalisches Bild des Produkts
Anwendung
Es wird im AOI-Backend von SMT- und DIP-Produktionslinien verwendet, um Signale von AOI zu empfangen und NG/OK-PCBs automatisch zu unterscheiden und zu speichern.Es eignet sich für Maschinen mit PCB-Spezifikationen von 50 * 50 ~ 330 * 250. Andere Größen von PCB-Boards können nach der tatsächlichen Situation des Kunden angepasst werden, oder aufgrund von Beschränkungen der Standortgröße können sie auch nach der tatsächlichen Situation angepasst werden
