Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | RM-F328 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holz-Paket |
Lieferzeit: | 1 Monat |
Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
Produkt-Name: | Einzelne Routermaschine der Plattform-PCBA | Plattform: | Doppeltes |
---|---|---|---|
Verlegung der Ausrüstung: | Fräser | Arbeitsbühne: | 350*650mm |
Angetriebener Motor: | Servomotor | Spannung: | AC380V |
Maschinenmaß: | 1220*1400*1300mm | Gewicht: | 750kg |
Markieren: | PCB CNC-Fräser,pcba Schneidemaschine |

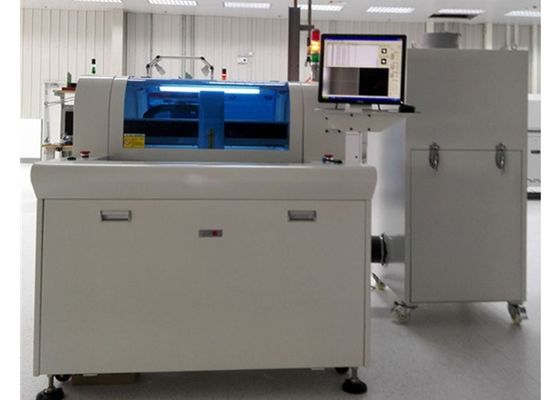

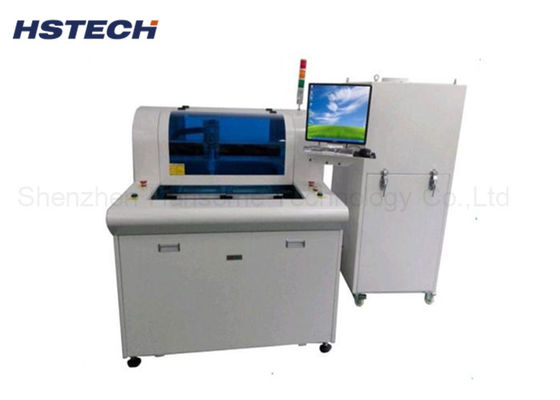

Fräser, der Kit Double Platform Dust Collector PWB-Router-Maschine verlegt
Maschineneinleitung
Dieses Gerät einen Fräser annehmen, um ein multi-verbundenes PWB-Brett entsprechend einem aufbereiteten Weg auf Hochgeschwindigkeitsbetrieb zu teilen. Ersetzt manuelle Ausschnitt-, V-CUT oder STOSS-Ausschnittdefekte, verbessert Produktqualität und verringert Schrottrate. Diese Maschine nimmt Mensch-Maschine-Schnittstelle WindowsXP an, das Betriebssystem ist, einfach und benutzerfreundlicher Schnittstellenentwurf, automatisches Schnittbahnkorrektursystem, hohes Pixel CCD-Programmproduktions- und -blockprogramm und Programmredigieren und -änderung das in einem Schritt, das PWB-Be- und Entladungs-Gerät der zwei Plattformen, die wechselwirkend arbeiten, können die Wartezeit der Maschine effektiv verringern, dadurch sie erzielen sie die ideale Produktions-Leistungsfähigkeit.
Hauptmerkmale
1, ausgerüstet mit einer Hochpixel CCDvergrößerungslinse, zusätzlicher Programmunterricht und Aufbereitungsfunktionen, verbessern Richtigkeit und Genauigkeit und höhere Entschließungsbilder.
2, automatische KENNZEICHEN-Punktpositionierung und Korrektursystem. Der bewegliche Weg hat Realzeitanzeige und die simulierte Routerspurhaltung. Die Anzeige ist auf einen Blick klar. Die automatische Ausrichtungskorrekturfunktion hat höhere Schnittgenauigkeit. Solange das PWB innerhalb 3mm abgewichen wird, kann industrielle Bildverarbeitung automatische Wegewahl durchführen. Die Kalibrierung entspannt sich die Genauigkeitsanforderungen des Betreibers, wenn sie das Brett setzt und verbessert erheblich die Arbeits-Leistungsfähigkeit.
3, die Kopie der linken und rechten Worktables des Programms, Block, der kopieren, Anzeige, Multiwinkelverbindungsbrett, das kopieren, Spurhaltungsänderungsfunktion in einem Schritt und Block, der genau Änderungsfunktion, die Programmproduktionszeit zu vereinfachen redigiert und das Redigieren von Leistungsfähigkeit zu verbessern.
4, der vom starken importierten Fan gemachte und lärmärmere Staubsauger das statische Beseitigungshochspannungsgerät von 10V haben idealeren staubsaugenden Effekt und.
5, Standzeitüberwachung. Nachdem der Schneider einen bestimmten Abstand schneidet, steigt er automatisch und fällt auf der Position eines anderen ungeschnittenen Blattes. Der auf und ab Abstand und die Frequenz können entsprechend der Länge des Blattes eingestellt werden, um das Leben des Schneiders zu verlängern.
6, der transparente Sicherheitstürentwurf stellt den Prozess auf einen Blick klar. Es gibt zwei Möglichkeiten, die Tür zu öffnen: Notaus und 50% Verlangsamung, damit verschiedene Kunden wählen. Notaus sind, Unfälle während der Verarbeitung zu verhindern und eine Betriebsumgebung der sicheren Inspektion zur Verfügung zu stellen. Die Verlangsamung von 50% ist, den Programmierer zu erleichtern, um den Bearbeitungsprozeß zu überwachen, wenn das Programm erfolgt wird.
7, das PWB-Substrat wird durch die zweistufige ununterbrochene gleitende Verarbeitung gesetzt, zum von Wartezeit- und Zunahmeproduktion zu verringern.
Sepcfication
Modell | RM-F328 | ||
Struktur | Einzelne Spindel, doppelte Plattform | ||
Maschinen-Größe (Millimeter) | 1220*1400*1300mm (L*W*H) | ||
Bruttomasse | 750kg | ||
Staubkollektorgröße (Millimeter) | 780*650*1600mm | ||
Staubabsaugungsmethode | Untere Sammlung | ||
Arbeitsbühnegröße | 350*650mm | ||
PWB-Positionierung | Befestigungen, Funktionsmuffe | ||
Ansteuersystem | X-/Y/Zachse angetrieben durch Servomotor, w-Achse angetrieben durch Dreiphasenbewegungsfrequenzumrichter | ||
Verlegung der Spindel | Max60000rpm | ||
Schnittgeschwindigkeit | 1-100mm/s | ||
Schnitt von Genauigkeit | ±0.05mm | ||
Wiederholgenauigkeit | ±0.02mm | ||
Bewegende Geschwindigkeit der Achse | 800mm/s | ||
Z-Achssystem | Schraube gefahren, Doppelführer | ||
Routerausrüstung | Fräser, φ0.8~φ3.0 verließ Rotation, Schaft-Wolframstahl | ||
Standzeitsteuerung | Software-Programmsteuerung | ||
Staubkollektor | 2.2Kw, 380V | ||
Staubkollektor-Luftdruck | 4-6KG/cm ³ | ||
Programmierung | Programmieren am Terminal | ||
Aufbereitungsfunktion | Gerade, Kurvenlinie, circule, Bogen | ||
Sicherheitstür | Manuelle Tür | ||
Fehlerwarnung | Ja | ||
Programmmethode | Selbstprogrammierung, -kamera kontrolliert durch Tastatur und -Mäusefänger |
Staub-Kollektor-Spezifikation
Größe | 780*650*1600mm |
Energie | 2.2KW, 3HP, AC380V |
Geräusche | <200db> |
Größe der Luft in/out | 6inch/8inch |
Energiedraht | ² 5*2.5 |
Filter | 16pcs |
Maschinendetails
