PC Steuerlötpaste-Maschine SMT-Schablonen-Drucker-automatische Breiten-Anpassung

Produktdetails:

Herkunftsort:	China
Markenname:	GKG
Zertifizierung:	CE,TUV,ROHS
Modellnummer:	GSE

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Negotiation
Verpackung Informationen:	Holz-Paket
Lieferzeit:	7-15days
Zahlungsbedingungen:	T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100 Sets pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produkt-Name:	Automatischer Schablonendrucker	Anderer Name:	Lötpaste-Druckmaschine
PWB-Größe:	50x50~400x340mm	Transport-Höhe:	900±40mm
PWB-Stärke:	0.4~6mm	I-/Ovschnittstelle:	SMEMA
Markieren:	Lötpaste-Aufwärmen-Maschine , Lötpaste-Kontrollrecht-Maschine

SMT-Drucker für Schablonen, Lötmaschine für Schablonen, Breiteneinstellung

Spezifikation

Modell	GSE
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1158 ((L) x 1362 ((W) x 1463 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1Es ist stabil und leicht einstellbar und kann die Steckerhöhe von PCBs mit unterschiedlicher Dicke schnell einstellen.

2, Reinigungssystem: GKG-Reinigungssystem mit drei Reinigungsmethoden: Trockenreinigung, Nassreinigung, Vakuum, die kombiniert werden können

Es kann auch manuell gereinigt werden, wenn der Kunde keine automatische Reinigung benötigt, um die Reinigungszeit zu verkürzen und die Produktionseffizienz zu verbessern.Das neue Löschsystem sorgt für den vollen Kontakt mit dem Schablone, kann eine erhöhte Vakuumsuction die verbleibende Paste effektiv beseitigen

in der Masche, die eine wirksame automatische Reinigungsfunktion erreichen kann.

Bewegungen, um die Belastung des Servomotors zu reduzieren und die Geschwindigkeit und Genauigkeit der Maschine zu verbessern.

3, Bild und optisches System. Mit gleichförmigem Ringlicht und hoher Helligkeit Koaxiallicht, mit Versprechen Helligkeit Einstellfunktion,dann können alle Arten von Markierungspunkten gut erkannt werden (einschließlich der robusten Markierungspunkte), für Zinnbeschichtung, Kupfer, Goldbeschichtung, Zinnsprühen, FPC und andere PCB-Typen mit verschiedenen Farben.

4, hohe Anpassungsfähigkeit Stahlnetzrahmen Klemmsystem.

Produktionslinie.

5, mit Windows XP/win7-Betriebsschnittstelle, mit guter Dialoge zwischen Mensch und Maschine,und einfach für den Bediener schnell vertraut mit der Operation vor allem bei der Durchführung Navigation Effekt der Programmierung Datei. leicht zu wechselnde chinesische/englische Schnittstelle, mit Betriebsprotokoll, Fehlerprotokoll / Fehler-Selbstdiagnose / Fehleranalyse-Aufforderung / Licht-Alarm und andere Funktionen.

6, 2D-Paste-Druck-Qualitätsprüfung und -Analyse, in der Lage, Verschiebung, unzureichende Paste, fehlende und Brücke und andere Defekte zu überprüfen, um die Druckqualität zu gewährleisten.

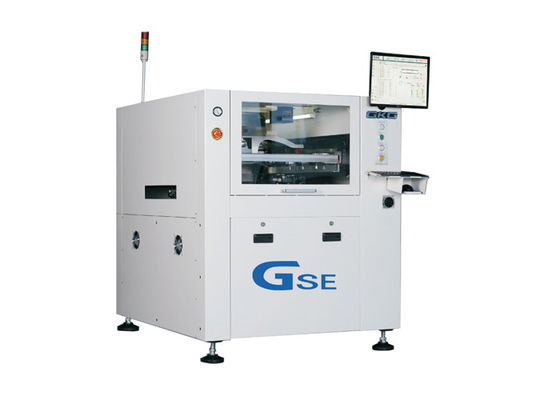

PC Steuerlötpaste-Maschine SMT-Schablonen-Drucker-automatische Breiten-Anpassung 0
