| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | RM-560 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzpaket |
| Lieferzeit: | 15~20 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Produktbezeichnung: | PCBA Router-Maschine | Plattform: | Doppelt. |
|---|---|---|---|
| FÜHRER: | HIWIN | Spannung: | AC380V 50Hz |
| andere Name: | Automatischer PWB-Router | Routingspindel: | 6000 Dreh/min |
| Antriebsmotor: | Servomotor | Gewährleistung: | 1 Jahr |
| Markieren: | CCD-Erkennung PCBA-Routermaschine,Zwei-Plattform-PCBA-Routermaschine,Maschine mit Servomotor für PCBA-Router |
||

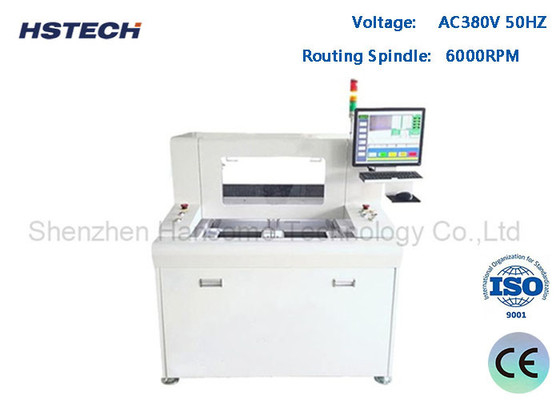

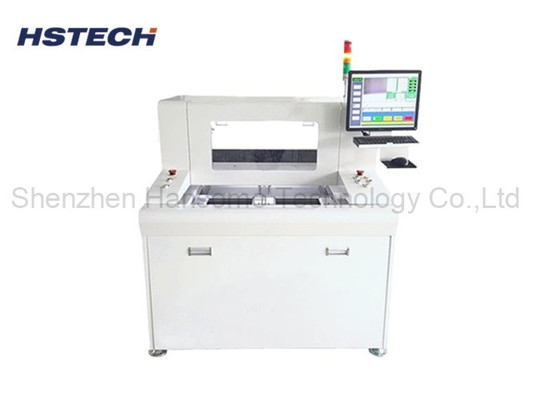

Servomotor X/Y/Z Achse PCBA Routermaschine CCD-Erkennung mit Doppelplattform
Einleitung
Diese automatische PCB-Router-Maschine mit Hochgeschwindigkeits-Routing-Spidel, mit doppelter Plattform ausgestattet, 4-Achsen-Servomotor angetrieben,
Die Spindel bewegt sich nach der vorgegebenen Programmierung und trennt automatisch das Stempelloch, die verbundene Platte, die Kurvenplatte und andere unregelmäßige Platten.
Das Fensterbetriebssystem der Maschine, die CCD-Erkennung der Trennstrecke, kann den Trennprozess jederzeit überprüfen.
Merkmal
Dieser PCB-Separator nimmt x,y,z Servomotor und Antriebssystem und Kugelschraube,lineare Leitbahn, um sicherzustellen, dass die Maschine reibungslos und präzise läuft, und bewegt sich mit einer Genauigkeit von weniger als 0,01 mm, die Routing-Genauigkeit ist dann 0.5 mm.
Das Rotations-Doppelarbeitsplatzdesign ermöglicht einen kontinuierlichen Betrieb und verbessert die Produktionseffizienz erheblich.
Die Maschine ist mit einer hochauflösenden CcD ausgestattet, benutzt eine direkte Lernprogrammierungsmethode mit Crosscursor von CCD, sehr einfach zu bedienen, die Software kann Punkt, Linie, Bogen,Kreis usw. Befehl, um verschiedene Formen von Platten zu schneiden - hat eine Markierungsfunktion, kann automatisch die Koordinatenverschiebung korrigieren, wenn sich die PCB-Position ändert.Windows-System und vollständig englisch selbst entwickelte Software macht Programmierung und
Einfach zu bedienen. Ausgestattet mit einer hochwertigen, luftgekühlten, langen Lebensdauer.Der Mühlschnitt kann als 2- oder 3-Abschnitt verwendet werden., einfach den Parameter auf Sofeware setzen, hat es stark verlängert Fräsen Schneiden 'Nutzungsdauer.
Ausgestattet mit einem antistatischen Ionisierungsventilator, der die statische Atmosphäre beseitigen und Staub entfernen kann.
Hauptmerkmale
1, Hochgeschwindigkeits-Routingspindel, 6000 Dreh/min.
2, Windows-Betrieb, manueller Standort oder Dateiimport.
3, CCD-Erkennung.
4, einschließlich des internen Staubsaugers.
5, geeignet für die Trennung von FPC-Platten, Aluminiumplatten, FR4 usw.
6, hauptsächlich für die Trennung von Stempelloch verbundenem Board, Kurvplatte, anstelle der traditionellen V-Schnitt-Board verwendet.
Verstärkung
| Modell | RM-560 | ||
| Struktur | Einzelspindel, doppelte Arbeitsplattformen | ||
| Maschinengröße ((mm) | 1000*1200*1550 | ||
| Bruttogewicht | 700 kg | ||
| Größe des Staubfängers ((mm) | 625*600*1600 | ||
| Methode der Staubsammlung | Unterste Sammlung | ||
| Größe der Arbeitsplattform | 300*400 mm | ||
| Fahrzeugart der Plattform | Doppelrotationelle Plattform, Präzisionsschneider mit 3-phasigen Motorumrichter | ||
| Antriebssystem | X/Y/Z-Achse, angetrieben durch Servomotor,W-Achse, angetrieben durch Dreiphasen-Motorfrequenzumrichter | ||
| Routing Spindel | 6000 Dreh/min | ||
| Schneidgeschwindigkeit | 1 bis 100 mm/s | ||
| Schnittgenauigkeit | ± 0,05 mm | ||
| Wiederholungsgenauigkeit | ±0,02 mm | ||
| Bewegungsgeschwindigkeit der Achse | 800 mm/s | ||
| Z-Achsen-System | Schraubgetrieben, Doppelführung | ||
| Router-Kit | Fräsmaschine,φ0,8~φ3,0 Linksdrehung,Shank Wolframstahl | ||
| Steuerung der Werkzeuglebensdauer | Steuerung der Softwareprogramme | ||
| Aktive Schutzfunktion | Leichter Vorhang | ||
| Sicherheitstür | Manuelle Tür | ||
| Fehlerwarnsignal | - Ja, das ist es. | ||
| Programmmethode | Selbstprogrammierung, Kamera mit Tastatur und Maus | ||
Maschinendetails
Hochgeschwindigkeitsspindel und interne Staubsammler
Windows7/10 englische Version Betriebssystem,einfach zum Debuggen und Betreiben.
