| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | RM-F550 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 15 bis 20 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Produktbezeichnung: | Offline-PCBA-Routermaschine | Plattform: | Doppelt. |
|---|---|---|---|
| Arbeitsplattform: | 300*350mm | Wiederholgenauigkeit: | ±0.01 |
| Schnittgenauigkeit: | ±0.03 | Maschinenabmessung: | 1200*1050*1440mm (L*W*H) |

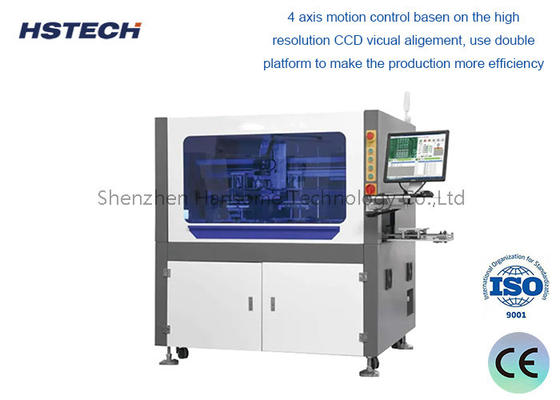

Doppelplattform Offline-PCBA-Routermaschine PCB-Routermaschine für das Entblenden einer geraden Linie
Einführung
Diese Maschine RM-F550 ist eine neu entwickelte Routermaschine, mit der eine ganze Baugruppe von Leiterplatten (PCBA) in einzelne Leiterplatten umgewandelt werden kann.Die Maschine nimmt eine sehr stabile Plattform an, um die Arbeitsgenauigkeit zu gewährleisten, die Arbeitsplattformgröße beträgt 300*350 mm.
Die Maschine bietet eine benutzerfreundliche "visuelle" Programmierung für eine schnelle und genaue Online-Programmierung und kann auch den Dependenling-Prozess erkennen.
Hauptmerkmale
1, bieten Kunden eine leistungsstarke, hochstabile und sichere Industrieausrüstung mit hoher Präzision linearer Führung, Steuerkarte und Servomotor.
2, 4-Achsen-Bewegungskontrolle basiert auf der hochauflösenden CCD-Vikual-Ausrichtung, benutzt eine doppelte Plattform, um die Produktion effizienter zu gestalten.
3, Deutschland Marke Routing Spindel, Geschwindigkeit bei 40000 ~ 60000rpm.
4, Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und glatte.
5, Überwachung der Lebensdauer des Werkzeugs. Nachdem der Schneider eine bestimmte Entfernung zurückgelegt hat, steigt und fällt er automatisch in die Position einer anderen ungeschnittenen Klinge.
6, geeignet für die Aufmachung von Geraden, Bogen und kreisförmigen Verbundplatten.
7, Das PCB-Substrat wird durch zweistufige kontinuierliche Schiebeverarbeitung platziert, um die Wartezeit zu verkürzen und die Produktion zu erhöhen.
Verstärkung
| Modell | Die in Absatz 1 genannten Angaben sind zu beachten. | ||
| Struktur | Einfach Spindel, doppelte Plattform | ||
| Effiziente Schneidlänge | 300*350 mm | ||
| Schnittarten | Gerade Linie, Bogen, Kreis | ||
| Bewegungsgeschwindigkeit | X/Y-Achse 1000 mm/s, Z-Achse 500 mm/s | ||
| Methode der Staubsammlung | Oberste Sammlung | ||
| Spindel | 40000 bis 60000 Rpm | ||
| Routing Spindel | Max 60000 Dreh/min. | ||
| Schneidgeschwindigkeit | Einstellung von 1-100 mm/s | ||
| Schnittgenauigkeit | ± 0,03 mm | ||
| Wiederholungsgenauigkeit | ± 0,01 mm | ||
| Programmieren | Farbenfrohe CCD | ||
| Außenanschluss | USB-Stick | ||
| Router-Kit | Fräsmaschine,φ0,8~φ3,0 Linksdrehung,Shank Wolframstahl | ||
| Stromversorgung | 380 V | ||
| Maschinenleistung | 2000 W | ||
| Größe des Staubfängers | 600*470*730 mm | ||
| Leistung des Staubkollektors | 2.2Kw,380V | ||
| Luftdruck im Staubsammler | 4 bis 6 kg/cm3 | ||
| Sicherheitstür | Manuelle Tür | ||
| Fehlerwarnsignal | - Ja, das ist es. | ||
| Programmmethode | Selbstprogrammierung, Kamera mit Tastatur und Maus | ||
