| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | QL800A |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung mit Schaum |
| Lieferzeit: | 1 Monat |
| Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
| Produktbezeichnung: | PWB-Routermaschine | Farbe: | Weiß |
|---|---|---|---|
| Plattform: | Doppelt. | Schneidwerkzeug: | Schleifmaschine |
| Betriebssystem: | Fenster | Sammeln von Schrott: | Staubkollektor |
| Gewährleistung: | 1 Jahr | Spannung: | AC380V 50Hz |

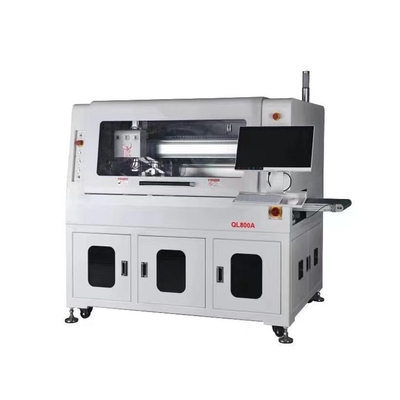

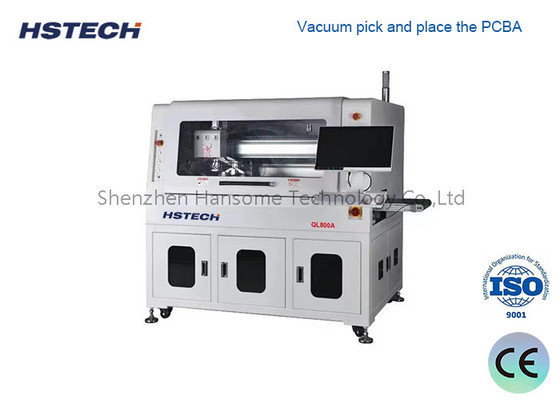

Hochleistungs-PCB-Router-Maschine für schnelles und präzises Schneiden
Einleitung
Diese Maschine ist eine inline automatische PCBA-Route-Maschine, die PCBA mit einem Gerät für automatische Unterseitenroute fixiert ist,und nach der Routing der Maschine verwenden Sie die Düse Saug zum Auswählen und platzieren Sie die PCBA mit jig zusammen, es wird für die Trennung des Stempellochs, Kurven-PCB und anderer unregelmäßig verbundener PCBs verwendet.
Eigenschaften
1.Automatischer Betrieb: Der Leiterplattenspalter nimmt ein automatisiertes Steuerungssystem an, mit dem automatisierte Schneidprozesse erreicht werden können.und die Maschine kann nach der vorgegebenen Methode arbeiten, die Effizienz und Genauigkeit der Produktion zu verbessern.
2.Hochpräzisionsschnitt: Der PCB-Splitter verwendet eine fortschrittliche Schneidtechnologie, die ein hochdruckvolles Schneiden ermöglicht.Es kann PCB-Boards in präzise Formen und Größen nach voreingestellten Schaltkreiskonturen und Größenanforderungen schneiden, um die Qualität und Konsistenz jedes Boards zu gewährleisten.
3Multifunktionalität: PCB-Splitter verfügen in der Regel über mehrere Schneidmodi und Werkzeuge, die sich an verschiedene Arten von PCB-Boards und Schneidbedürfnisse anpassen können.mit einer Breite von nicht mehr als 15 mm, kreisförmiges Schneiden usw., um den Schneidbedürfnissen von Brettern mit unterschiedlichen Formen gerecht zu werden.
4Hohe Effizienz und Kosteneinsparungen: Der automatisierte Betrieb und die präzise Schneidfähigkeit von PCB-Splittern ermöglichen eine effiziente Produktion.Es kann schnell und präzise Schnittarbeiten abschließenDies kann gleichzeitig Fehler und Schäden durch manuelle Arbeiten reduzieren und die Qualität und Zuverlässigkeit der Produktion verbessern.
5.Flexibilität und Anpassung: Die PCB-Splitter sind sehr flexibel und anpassungsfähig.Die Betreiber können die Schneidparameter entsprechend den tatsächlichen Bedürfnissen anpassen, um sich an verschiedene Arten und Größen von Leiterplatten anzupassenDies macht es für die Bedürfnisse der kleinen Chargenproduktion und der individuellen Produktion geeignet.
Technische Einzelheiten
| Modell | QL800A | |
| Maximale PCB-Größe | 260x340 mm | |
| Min. PCB-Größe | 50x50 mm | |
| PCB-Dicke | 0.4-6 mm | |
| Übertragungshöhe | 900 ± 50 mm | |
| Verkehrsrichtung | Von links nach rechts | |
| Transportgeschwindigkeit | 1500 mm/s (max) Einstellbar | |
| Lademodus | Trennstreckenführung für den Transport | |
| Anpassung der Schienenbreite | Automatisch | |
| Kommunikationsschnittstelle | SMEMA | |
| PCB-Positionierung | Position der Einrichtungen | |
| Sammelsystem | Vakuumsprit-Aufnahme | |
| Schneidspindel/Geschwindigkeit | 60,000 Rpm/min, Marke Deutschland ((optional 100.000 Rpm/min, Marke Deutschland) | |
| Kältetyp | Selbstgekühlter Typ | |
| Automatischer Werkzeugwechsel | nicht erwünscht | |
| Brechen Sie das Messer. | - Ja, das ist es. | |
| Trenngeschwindigkeit | 5 bis 100 mm/s | |
| Schnittgenauigkeit | ± 0,05 mm | |
| Fräsen-Kit | φ0,8 ~ φ3,0 Drehrichtung auf der rechten Seite, Schaft aus Wolframstahl | |
| Wiederholung der Positionierungsgenauigkeit | ±0,1 mm | |
| Koordinierte Bewegungsgeschwindigkeit | 1000 mm/s | |
| Außenplattenart | ESD-Gürtel-Transport- / Batch-Panel-Übertragungseinheit | |
| Sammlung von Abfällen | Sammlung von Abfallschränken | |
| Programmierung der Verfahren | GERBER-Zeichnungs-Import/Bearbeitungsprogramm durch visuelles System | |
| Luftversorgung | 5 bis 8 kg/cm3 | |
| Stromversorgung | AC380V, 50/60Hz, 3 kW | |
| Maschinengröße | 1500x850x1600 mm | |
| Gewicht | Ungefähr 800 kg | |
Maschinengröße
Bodengröße der Routing- und Staubsammler
Ausgezeichnetes CCD-System mit Bildkamera, Moritex-Linse und Messlichtquelle zur Unterstützung der Maschinenkalibrierung, Kompensation und Positionierung.mit hoher Stabilität und Störungssicherheit.
Umfassende Vakuum-Saugschleifen zum Pflücken, Platzieren, Entladen und Herstellen.
Komposit-Entlade-System, verwendet ESD antistatische Gurt, um das getrennte Produkt auf der oberen Seite zu transportieren, und der Abfall wird auf der unteren Seite transportiert, sparen viel Platz mit dieser Methode.
