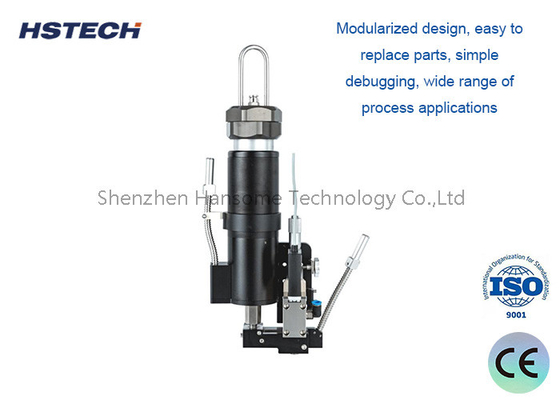

100% getestet PUR-Jetting-Ventil HS-PF-PUR30CC-A/B mit 0 ~ 2,0 Kpa

100% getestet PUR-Jetting-Ventil HS-PF-PUR30CC-A/B mit 0 ~ 2,0 Kpa


Prinzip und Kontrolle

300CC-PUR-Jetventil
1Das PUR-Einspritzventil besteht aus einem Trommelheizmodul, einem Druckkappenmodul, einem Düsenheizmodul, einem Durchflusswegmodul, einem Ventilkörpermodul und einem Wärmeabflussmodul.

2Das Fassheizmodul trägt sowohl das Fass als auch die einstufige Heizung mit kontrollierbarer Temperatur mit sich.

3Das Druckkappenmodul versiegelt und drückt die Trommel und steuert den Ausgangsdruck durch den Controller.

4Das Wärmeabbau-Modul entlässt die Wärme und reduziert den Lärm aus dem Ventilkörper.

5Das piezoelektrische Einspritzventil ist modular ausgelegt, das mit dem Gel in Berührung kommende Teil ist als Laufmodul ausgelegt.und der Teil, der nicht mit dem Gel in Berührung kommt, ist als Ventilkörpermodul ausgelegt.

6Das Strömungswegmodul kann geändert werden, um die Abgabeanforderungen in verschiedenen Anwendungen zu erfüllen.

7.Durchmesser der Düsen in Serie (von 40 μm bis 500 μm).

8Die Düsen sind in Flachstrahl, Nadel und Verlängerung eingeteilt.

9.Runner-Module müssen regelmäßig in einem Ultraschallreiniger gereinigt werden. Die Dichtungen dürfen nicht in organische Lösungsmittel eingetaucht werden. Für die Reinigung der Düsen sind spezielle Werkzeuge erforderlich, um Beschädigungen der Düsen zu vermeiden..

Regler für Jetventile
1Der Touchscreen steuert das piezoelektrische Einspritzventil und das Verteilsystem, unterstützt die MES-Kommunikation, leistungsstark, sicher und zuverlässig.
2. Der Touchscreen nimmt den grafischen Steuerungsmodus an, die Komponenten des Verteilersystems und die Steuerungsdisplayfunktion werden grafisch angezeigt, was prägnant und intuitiv ist.
3.Heizungsvorrichtung mit Düse: Die Düse muss vor der Abgabe auf eine geeignete Temperatur erhitzt werden. Die Heizvorrichtung verwendet einen einstufigen Heizmodus.
4Die Erwärmung an der Düse hält die Temperatur des Gels konstant, um die beste Leistung des Gels zu erreichen.

Heizung mit Düse und Fass

1. Die Düse muss vor der Abgabe auf eine geeignete Temperatur erhitzt werden. Die Heizvorrichtung hat einen zweistufigen Heizmodus.
2Die Erwärmung an der Düse hält die Temperatur des Gels konstant, um die beste Leistung des Gels zu erreichen.

Spezifikation

Vorteile

1Die Fassheizung eignet sich für 30cc, 100cc, 300cc Heißschmelzklebstoffe mit unterschiedlichem Volumen.
2. Modularisiertes Design, einfacher Ersatz von Teilen, einfaches Debugging, breite Palette von Prozessanwendungen.
3Das Sprühvolumen kann mit einer Genauigkeit von 0,3 nL erreicht werden, die Präzision der Fleckenkonsistenz des Sprühklebstoffs beträgt bis zu 98%.
4. Mindestens 0,17 mm Linienbreite, Mindest 0,15 mm Punkt Durchmesser von heiß geschmolzenem Klebstoff Sprühen Prozess realisiert werden kann.
5. kann jede Bewegungsplattform auf dem Markt entsprechen.

Anwendungsbereich

SMT/FPC/PCB,Montage, Flachbildschirmmontage, Halbleiterverpackung, LED-Industrie, Medizinindustrie, Unterwäsche ohne Markierung.
