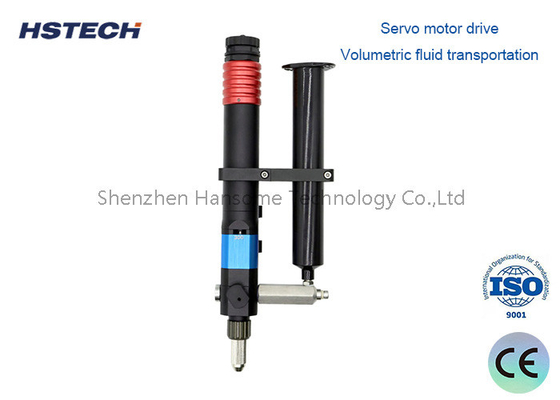

Einrohrschraubventil für Gels und Flüssigkeiten mit geringer bis hoher Viskosität mit Servomotor

Einzelrohr-Schraubventil Exzentrisches Schraubrotor-Verteilerventil

Einführung in die Maschine

Einfachrohrschraubventile sind präzise volumetrische Mess- und Förderprodukte, die für eine Vielzahl von hochpräzisen quantitativen Fördervorgängen geeignet sind.Einkomponente Schraubpumpe nimmt Spiralstruktur-Design, Schraube und Stator sind selbstversiegelndes Design, die Schraube dreht sich in der Statorhöhle, um eine quantitative Förderfunktion zu realisieren.und die Eigenschaften des Mediums nicht beeinträchtigt. Gleichzeitig kann durch den Motor Rücksaug umgekehrt werden, leicht zu realisieren, die Klebstoffbruch, die perfekte Lösung für den Abgabeprozess von tropfen, ziehen das Problem.

1.Volumetrischer Flüssigkeitstransport

2.Servomotorantrieb

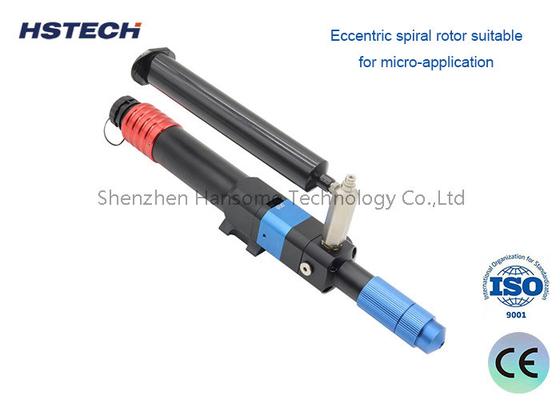

3.Exzentrischer Spiralrotor für Mikroanwendungen geeignet

4.Stator mit ausgezeichneter Korrosionsbeständigkeit

5.Leichtgewichts-Ventil für Mikroanwendungen

6. geeignet für Gele mit geringer bis hoher Viskosität

7.Stabile Leimleistung und hohe Verteilgenauigkeit.

8- Keine Tropf- oder Ziehprobleme.

Arbeitsprinzip

1Das volumetrische Mess- und Füllsystem des Einröhrenschraubventils (Einzelteilschraubventil) basiert auf dem unendlichen Kolbenprinzip mit einer hermetischen Konstruktion zwischen Rotor und Stator.und der Rotor, der sich im Inneren des Statorkerns dreht, um die quantitative Lieferung des Kolloids für Flüssigkeiten mit niedriger bis hoher Viskosität der Flüssigkeit zu erreichen.

2Der Kern jeder Anwendung beruht auf volumetrischen Liefermesspumpen, die die Druckstabilität und die linearen Eigenschaften der Pumpe gewährleisten können.Bestimmung des Verhältnisses zwischen der Pumpengeschwindigkeit, Zeit und Durchfluss, so daß das konstante Material entweder durch Zeit oder durch die Drehgeschwindigkeit der Pumpe gemessen werden kann.

3Von flüssigkeiten mit niedriger bis hoher Viskosität, abrasionsbeständig und hochgefüllt, die strukturempfindlich sind, wird die Abgabe nicht von der Viskosität beeinflusst.

Stator und Rotor für Schraubventile
1Der Statorkern ist aus FFKM, FKM, NBR, optional. Das Statorgehäuse besteht aus AL 7075 und die Oberfläche wird nach dem Drehfräsen fein gemahlen, um die hohe Oberflächenbeschaffenheit zu erhöhen.Die Oberfläche wird nach dem Zyklonfräsen fein gefressen, um die hohe Oberflächenbeschaffenheit zu erhöhenDer Statorkern und das Statorgehäuse sind mit Druckguss versehen, um die Genauigkeit des Stator- und Rotoransatzes sicherzustellen.
2. Das Material der Antriebswelle ist SUS304, die Oberfläche wird nach CNC-Drehmaschinenbearbeitung fein geschliffen, um die hohe Oberflächenbeschichtung (0,40) zu erhöhen.die sicherstellt, dass die Schraube bei der Hochgeschwindigkeitsdrehung der Antriebsstange nicht erstickt wird (die Höchstgeschwindigkeit kann bis zu 2.2 Umdrehungen/Sekunde).
3Die Schraube besteht aus importiertem Edelstahl.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Auch Keramikmaterial ist erhältlich.
4Die Kombination von Rotor und Stator bildet einen abgeschlossenen Raum, und der Motor drückt durch Drehen des Rotors kontinuierlich Klebepartikel aus, um einen stabilen Spuckeffekt zu erzeugen.

Spezifikation

Produktmerkmale und Vorteile

Hohe Präzision bei der Verteilung von Klebstoff

Durch die Annahme von Servomotorantrieb und exzentrischer Schraubstäbchenzufuhr kann der Klebstoff kontinuierlich und stabil ausgeführt werden.

Weite Palette von Klebviiskosität und Spülvolumen

Durch die Anpassung der Drehzahl des Motors und des Gasdrucks können verschiedene Viskositäten des Klebstoffs ausgegeben und die Menge des Klebstoffs schnell verändert werden.

Nicht tropfen und ziehen von Kleber

Der Motor kehrt um und saugt zurück, wodurch das Problem des Tropfens und Ziehens von Klebstoff leicht gelöst wird.

Große Anpassungsfähigkeit des Stators

Der Stator ist resistent gegen mittlere Korrosion und hat eine lange Lebensdauer, was die Gesamtbetriebskosten des Benutzers erheblich reduziert.

Volumetrische Messung

Wahre volumetrische Beförderung, die Durchflussrate wird nicht durch Druckänderungen beeinflusst.

Hoher Ausgangsdruck

Ausgangsdruck einer einzelnen Pumpe ≥ 20 bar

Anwendungsbereiche

Automobilindustrie, Elektronik, Luft- und Raumfahrt, erneuerbare Energien, Lebensmittelindustrie, Pharmazeutika, Biotechnologie, 3D-Druck
