Automatischer Schablonschreiber mit magnetischem Stift/Stützblock & R-L-Transport

Markenbezeichnung:	GKG
Modellnummer:	G5
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Automatischer Schablonendrucker

Weitere Bezeichnung:

Lötpaste-Druckmaschine

PCB-Größe:

50x50~400x340mm

Transporthöhe:

900±40mm

Breitenanpassung:

Automatisch

I-/Ovschnittstelle:

SMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Automatische Lötpaste-Druckmaschine

Automatischer Schablonendrucker mit Stützblock

Automatischer Schablonschreiber mit Magnetpin

Beschreibung des Produkts

SMT-Paste-Drucker mit magnetischem Stift/Support-Block & R-L-Transport

Anwendung

Die G9+ Automatic Solder Paste Druckmaschine ist die Spitze der Technologie für High-End-SMT-Anwendungen.Sie erfüllt die hohen Anforderungen des Druckprozesses für Komponenten mit einer Größe von bis zu 03015 und einer Größe von bis zu 2025, die sowohl eine außergewöhnliche Präzision als auch eine bemerkenswerte Geschwindigkeit bieten.

Spezifikation

Modell	G5
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

Das digitale CCD-System zeigt ein bahnbrechendes, komplett neues optisches Lichtwegsdesign, das eine einheitliche kreisförmige Beleuchtung und eine ultrahelle Koaxiallichtquelle integriert.Dieses Dual-Light-System bietet eine beispiellose Helligkeitsverstellung, die eine nahtlose Erkennung verschiedener Markierungspunkte ermöglicht, einschließlich derer auf unebenen Oberflächen oder Materialien wie Zinn-, Kupfer- und Silberplatten, Warmluftlösemarken, FPC,und eine große Auswahl an PCB-Farben.
Das System verfügt über eine robuste Struktur, die eine stabile XY-Bewegung gewährleistet.Anpassungen ohne Anstrengung manuell für eine Vielzahl von PCB-Stärken, wodurch der Prozess für maximale Vielseitigkeit und Bequemlichkeit optimiert wird.

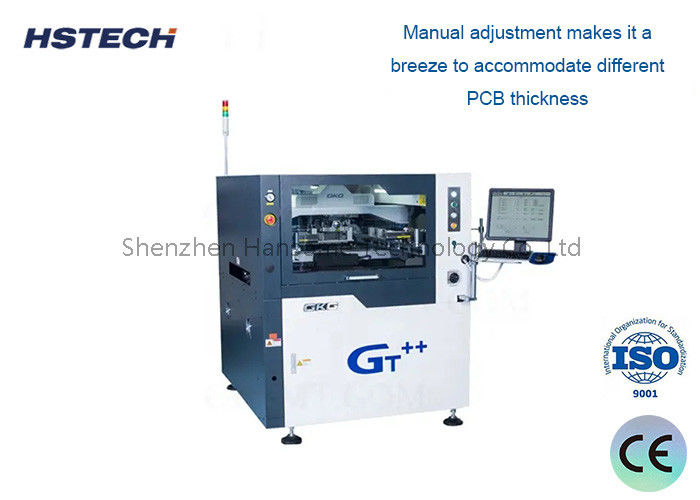

Automatischer Schablonschreiber mit magnetischem Stift/Stützblock & R-L-Transport 0

Über das Produkt

Automatischer Schablonschreiber mit magnetischem Stift/Stützblock & R-L-Transport 1

Über die Verpackung

Automatischer Schablonschreiber mit magnetischem Stift/Stützblock & R-L-Transport 3
