Echtfarben-Touchscreen-Steuerung PCB-Loader mit Turmlichtanzeige und 6 Sekunden Ladezeit

Echtfarben-Touchscreen-Steuerung PCB-Loader mit Turmlichtanzeige und 6 Sekunden Ladezeit

Markenbezeichnung:	HSTECH
Modellnummer:	HS-250LD
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

PWB-Lader

Farbe:

Weiß

Stromversorgung:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Relais:

Schneider

Optoelektrische Schalter:

OMRON

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Hervorheben:

Echtfarben-PCB-Lader mit Touchscreen-Steuerung

PCB-Handhabungsausrüstung für das Tower Light Display

6 Sekunden Ladezeit SMT-Magazinlader

Beschreibung des Produkts

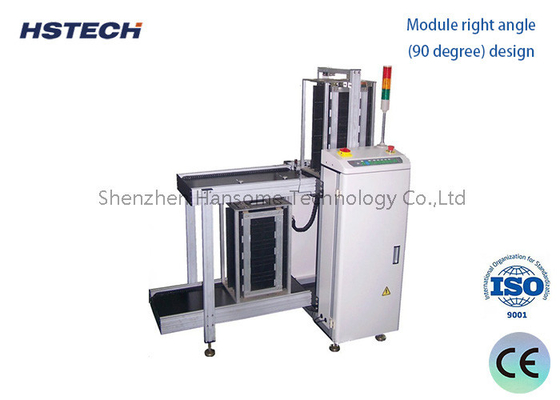

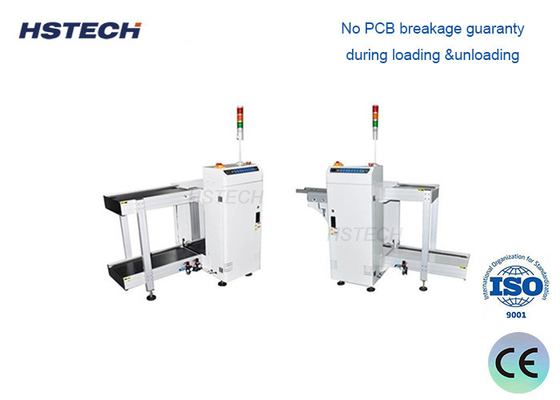

Echte Farbe Touchscreen Steuerung PCB-Lader

Diese fortschrittliche PCB-Handling-Ausrüstung mit Tower Light Display dient als Ausgangspunkt für SMT-Produktionslinien und schiebt PCBs automatisch von Magazine zu nachgelagerten Fördersystemen.

Produktübersicht

Der PCB-Ladegerät ist eine spezielle Ausrüstung, die für das automatische Laden von Leiterplatten ausgelegt ist.Seine Hauptfunktion besteht darin, Materialien automatisch aus den Rohstoffregalen abzuholen und sie präzise in Produktionslinien oder anschließende Prozessgeräte zu laden..

Arbeitsprinzip

Der PCB-Ladegerät besteht aus einem Rack, einer Vakuumsuccion und einer XY-Servo-Plattform.Die Plattform steuert genau Bewegungspfad, um PCBs von Regalen zu bestimmten Positionen zu übertragen, wobei der gesamte Prozess durch das Steuerungssystem für schnelle und effiziente Ladevorgänge automatisiert wird.

Wesentliche Merkmale

Hohe Automatisierung: vollautomatisches Pflücken und Platzieren von PCB ohne manuelles Eingreifen
Präzisionsbelastung: Wiederholbare Positionierungsgenauigkeit innerhalb von ±0,05 mm
Anpassungsfähige Konstruktion: Automatische Einstellung der Saugbecherposition für verschiedene PCB-Größen
Hohe Effizienz: Durchschnittliche Ladekapazität von 300-500 Stück pro Stunde
Arbeitskräfteeinsparungen: signifikante Verringerung der manuellen Belastungsintensivität und der Kosten

Anwendungen

PCB-Herstellung:Automatisches Laden von nackten Platten in SMT-Patch-Ausrüstungen und Wellenlösemaschinen
Elektronische Montage:Beförderung der zusammengebauten PCB in Prüf- und Verpackungsausrüstung
Reparaturarbeiten:Schnelle und genaue Verladung von reparierten PCBs in Reparaturgeräte

Technische Spezifikation

Modell	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Spannung	AC110V/220V, 50/60Hz, Einphasen, maximal 300A
PCB-Dimension	(50 × 50 ~ 350 × 250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
Abmessung der Zeitschrift	355 × 320 × 565	460 × 400 × 565	535 × 460 × 565	535 × 530 × 565
Luftversorgung	0.4 ~ 0,6Mpa
Transporthöhe	920 ± 20 mm (Standard)
Ladezeit	6 Sekunden
Zeitschriften ersetzen Zeit	Ungefähr 20 Sekunden.
Verkehrsrichtung	Links nach rechts oder rechts nach links (optional)
PCB-Dicke	Mindestens 0,4 mm
Schläger	1-4 (10 mm Schritt)
Kommunikation	SMEMA
Maschinenabmessung	1100 × 780 × 1200	1400 × 860 × 1200	1500 × 920 × 1200	1600 × 1120 × 1200
Gewicht	Ungefähr 140 kg	Ungefähr 180 kg	Ungefähr 220 kg	Ungefähr 230 kg

Erweiterte Funktionen

Echte Farb-Touch-Bildschirmsteuerung
Mitsubishi PLC
Lagerfläche: oben, unten oder individuell
Auswählbarer Abstand: 10 mm, 20 mm, 30 mm, 40 mm
PCB-Transportrichtung: von links nach rechts oder von rechts nach links (optional)
Auswahl des manuellen/automatischen Laufmodus
Vor- oder hinteren Schienen (optional)
Standardhöhe für SMT-Anwendungen (920±20 mm)
Anzeige von Turmlichtern
SMEMA-Signalkompatibilität

Verpackung und Lieferung

Artikel	PCB-Ladegerät
Paket	1 Satz pro Holzkarton zur Sicherheit
Außendimension	1100 × 780 × 1200 mm
Gewicht	Ungefähr 140-230 kg
Lieferung	Ungefähr 15-20 Arbeitstage
Zahlung	D/P, T/T, Western Union, MoneyGram
Hafen	Shenzhen
Versandmöglichkeiten	A. Kurier: 4-7 Werktage nach Sonderangebot B. Luftverkehr: 7 Arbeitstage am vorgesehenen Flughafen C. Über See: 20-25 Arbeitstage im vorgesehenen Hafen

Schlagworte:

Eingebetteter Leiterplattenlader mit SMEMA-Signalübertragung, 6 Sekunden Ladezeit und 0,4 mm Leiterplattendicke für SMT-Produktionslinie
