Hochgeschwindigkeits-Panasonic PLC-PCB-Lader mit 6 Sekunden Ladezeit für SMT-Produktionslinie

Markenbezeichnung:	HSTECH
Modellnummer:	HS-250LD
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

PWB-Lader

Farbe:

Weiß

Stromversorgung:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Relais:

Schneider

Optoelektrische Schalter:

OMRON

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Hervorheben:

Hochgeschwindigkeits-PCB-Ladegerät

SMT-Magazinlader von Panasonic PLC

6 Sekunden Ladezeit PCB-Handhabungsgerät

Beschreibung des Produkts

Hochgeschwindigkeits-Panasonic-PLC-Leiterplattenlader für die SMT-Produktionslinie

Dieser automatische Leiterplattenlader ist für den Start von SMT-Produktionslinien konzipiert und überträgt Leiterplatten effizient von Magazinen zu nachgeschalteten Fördersystemen.

Anwendungsübersicht

Der Panasonic PLC Leiterplattenlader dient als kritische Komponente in Leiterplattenbestückungsprozessen und lädt automatisch unbestückte Leiterplatten auf Produktionslinien oder in nachfolgende Maschinen wie Bestückungsautomaten und Lötgeräte.

Hauptmerkmale

Echtfarben-Touchscreen-Bedienoberfläche
Mitsubishi-SPS-Steuerungssystem
Magazinkapazität: oben 1, unten 1 oder kundenspezifische Konfigurationen
Selektive Teilungsoptionen: 10 mm, 20 mm, 30 mm, 40 mm
Leiterplatten-Transportrichtung: Links nach Rechts oder Rechts nach Links (optional)
Auswahl des manuellen/automatischen Betriebsmodus
Konfigurationen mit fester vorderer oder fester hinterer Schiene
Standard-SMT-Anwendungshöhe (920 ± 20 mm)
Turmlicht-Statusanzeige
SMEMA-Kommunikationssignal-Kompatibilität

Technische Daten

Modell	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Spannung	AC110V/220V, 50/60Hz, einphasig, max. 300A
Leiterplattenabmessung	(50 × 50) ~ (350 × 250)	(50 × 50) ~ (455 × 330)	(50 × 50) ~ (530 × 390)	(50 × 50) ~ (530 × 460)
Magazinabmessung	355 × 320 × 565	460 × 400 × 565	535 × 460 × 565	535 × 530 × 565
Luftzufuhr	0,4 ~ 0,6 MPa
Transporthöhe	920 ± 20 mm (Standard)
Ladezeit	6 Sekunden
Magazinwechselzeit	Ungefähr 20 Sekunden
Transportrichtung	L nach R oder R nach L (optional)
Leiterplattenstärke	Minimum 0,4 mm
Teilungen	1-4 (10 mm Schritt)
Kommunikation	SMEMA
Maschinenabmessung	1100 × 780 × 1200	1400 × 860 × 1200	1500 × 920 × 1200	1600 × 1120 × 1200
Gewicht	Ca. 140 kg	Ca. 180 kg	Ca. 220 kg	Ca. 230 kg

Industrieanwendungen

Fertigungslinien: Unverzichtbar in Elektronikfertigungsanlagen für Leiterplattenbestückung, -prüfung und -lötprozesse.

Prototyping: Ideal für Laborumgebungen und Kleinserienproduktionen, die begrenzte Leiterplattenmengen handhaben.

Betriebliche Vorteile

Verbesserte Produktionseffizienz: Minimiert Ausfallzeiten, die mit dem manuellen Laden verbunden sind, für reibungslosere Arbeitsabläufe
Konsistenz: Bietet zuverlässiges Leiterplattenladen mit reduziertem Risiko von Beschädigungen oder Fehlausrichtungen
Arbeitsersparnis: Reduziert den manuellen Arbeitsaufwand, sodass sich das Personal auf kritische Aufgaben konzentrieren kann

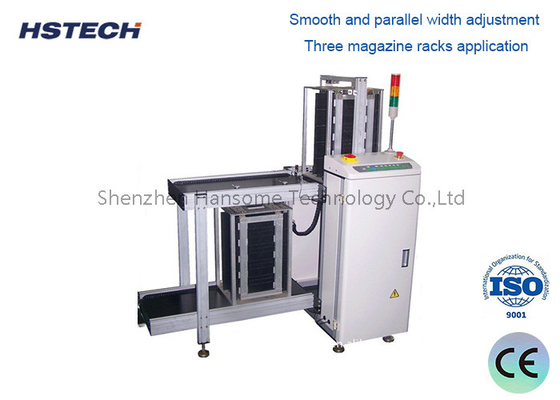

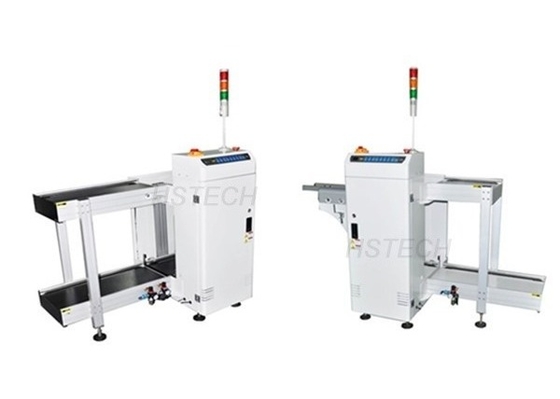

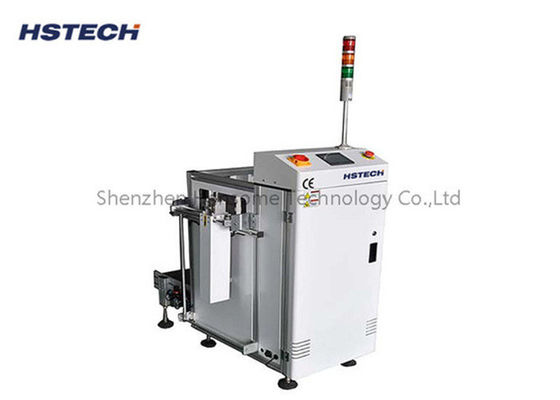

Produktbilder

Schlagworte:

Eingebetteter Leiterplattenlader mit SMEMA-Signalübertragung, 6 Sekunden Ladezeit und 0,4 mm Leiterplattendicke für SMT-Produktionslinie
