SMT-Paste-Drucker mit magnetischem Stift/Support-Block & R-L-Transport

Markenbezeichnung:	GKG
Modellnummer:	G5
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,TUV,ROHS

Produktbezeichnung:

Automatischer Schablonendrucker

andere Namen:

Lötpaste-Druckmaschine

PCB-Größe:

50x50~400x340mm

Transporthöhe:

900±40mm

Breitenanpassung:

Automatisch

I-/Ovschnittstelle:

SMEMA

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

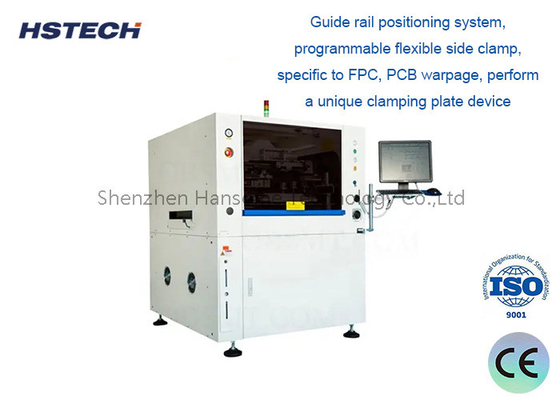

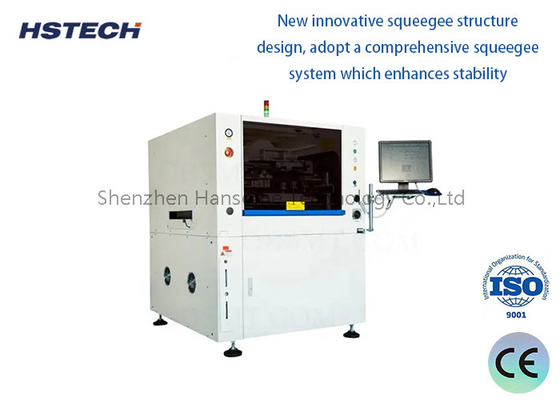

SMT-Paste-Drucker mit magnetischem Stift/Support-Block & R-L-Transport

Spezifikation

Modell	G5
Schablonengröße	370x370mm (min. Größe)
	737x737mm (maximale Größe)
	20 bis 40 mm ((Dicke)
Maximale PCB-Größe	400x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
PCB-Werkblatt	max 1% PCB-Diagonale
Transporthöhe	900 ± 40 mm
Verkehrsrichtung	- Ich bin nicht hier.
Transportgeschwindigkeit	max 1500 mm/s, kann eingestellt werden
Beförderungsart	Eine Stufe
Anpassung der WIdth	automatisch
I/O-Schnittstelle	SMEMA
PCB-Positionierung (Stützungsmethode)	Magnetstift/Stützblock/Tisch nach oben
PCB-Klemmsystem	Patentiert über die Ober-/Seitenverschließung
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Druck der Spülmaschine	0.5 ~ 10Kg (Programmbesteuerung)
Druckgeschwindigkeit	6-200 mm/s
Druckmodus	Ein/zweimal
Typ der Spülmaschine	Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
Reinigungssystem	Verstärkte Vakuumaufnahme, Trocken-, Nasse- und Vakuum-Drei-Modi
CCD FOV	8x6 mm
Maschineneinstellungsbereich	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Sicht	Aufwärts-/Abwärts-Optik-Struktur/CCD/Geometrie-Muster-Übereinstimmung

Spezifikation der gesamten Maschine

Wiederholung der Position Genauigkeit	± 0,01 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit	< 8 Sek
Produktwechsel	Alt: < 3 Minuten, neu: < 5 Minuten
Luftversorgung	4 bis 6 kg Gewicht/cm
Stromversorgung	AC:220±10%,50/60HZ, 2,5 kW
Kontrollmethode	PC
Betriebssystem	Windows XP/Win7
Maschinendimensionen	1140 ((L) x 1364 ((W) x 1404 (H) mm
Maschinengewicht	Ungefähr 1000 kg.

Eigenschaften

1.Alle neuen 3. Generation Schablonen X-Strahl Struktur, hinzufügen Lötpasta-Operatoren bequemer und genauer Platzierung Stahlnetz; Neuer Typ Drehmoment X-Strahl, lösen Lötpaste und Staub Ablagerung,die Lebensdauer der Maschine verlängern;

2.Skalierbar auf Druckgerät, in Anbetracht der einfachen Verformung des PCB-Drucks kann das Tablet aus machen, müssen nicht Druck für eine kleine Weile wieder zurück können.Nach dem Produkt flexibler Einsatz.

3.Die gesamte Maschine verwendet importierte selbstschmierende Führungsschiene, Führungsschiene braucht kein Schmiermittel hinzuzufügen, innerhalb von fünf Jahren Führung frei Wartung innerhalb von fünf Jahren.

4.X Y1 Y2 in US-Haydon-Linearmotor, japanische Präzisionsantriebsschraube, selbstschmierende Führungsschiene, um die Genauigkeit zu gewährleisten.

5.Net Rahmen Y automatisch zu lokalisieren, kann schnell automatische Schablone Gegenpunkt zu realisieren;

6.Gekrümmter Blattbalken aus hochfester Stahl, bei dem Druckprozeß zur Gewährleistung der Stabilität des Druckkopfes; Schabersystem schwebender Art, einzigartige elastische Aufbewahrungseinrichtung,kann sehr gute Schutz in Schrauber Tropfen Prozess Schablone und Schrauber.
