Markenbezeichnung: | HSTECH |
Modellnummer: | CT-03 |
MOQ: | 200 Meter |
Preis: | negotiable |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsfähigkeit: | 100000000 Meter pro Monat |
EIA-Standard Umweltschutz SMT SMD-Komponenten Verpackungsträgerband

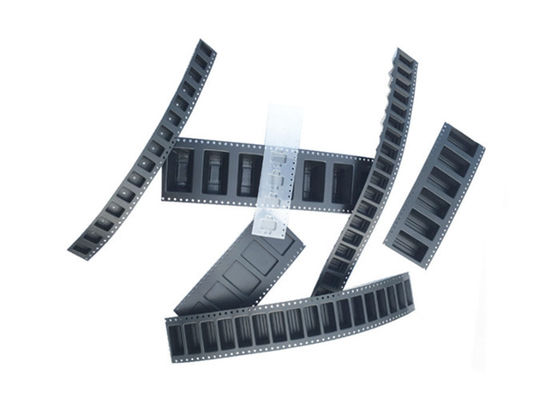

Einleitung
Das geprägte Trägerband ist aus umweltfreundlichem Material, keine Schäden für Menschen, es machte verstehen, die EIA-Standard und RoHS-Zertifizierung,Das Trägerband dient zur Verpackung der Bauteile in Rollen und zum Schutz vor physikalischem Schaden, Trägerbänder mit unterschiedlichen leitfähigen und antistatischen Eigenschaften, die verschiedenen Komponentenanwendungen entsprechen.Das Carrier-Tape hat Taschen, die so geformt sind, dass sie den Konturen des zu tragbaren Bauteils entsprechen. Die Breite des Trägerbandes liegt zwischen 8 und 104 mm, wir können auch kundenspezifische Produkte nach Bedarf anbieten.
Spezifikation des Trägerbandes
Name | mit einer Breite von nicht mehr als 15 mm |
Material | PS, PC, PET |
Standards |
EIA
|
Berechnungseinheit | Zähler |
Typ | Leitfähige (antistatische) und nicht leitfähige (nicht antistatische) |
Farbe | Schwarz, durchsichtig |
Breite | 8 bis 104 mm |
Stärke | 0.3-2.0 mm, auch für Kunden angepasst |
Anwendung | IC,LED,Diode und andere elektronische Teile, Hardwareteile |
Meter pro Walze | Nach den Bestandteilen |
MOQ | 200 Meter |
Abdeckband | Alternativen zur Kaltdichtung/Hochdichtung |
Spulen | Erhältlich |
Das gesamte Verpackungssystem für SMD-Komponenten einschließlich Trägerband, Abdeckband und AußenrolleKunden verwenden die manuelle oder automatische Band- und Rollenmaschine, um die Komponenten in das Trägerband zu bringen, gleichzeitig das Abdeckband verwenden, um die Bauteile fest abzudecken, um die Bauteile zu schützen und in das Band zu befestigen und schließlich auf eine ganze Rolle zu verpacken.
Größe des Trägerbandes und passendes Abdeckband
Jedes Trägerband verfügt über das entsprechende Abdeckband, das Abdeckband verfügt über die Möglichkeiten der Kaltdichtung und der Heißdichtung während der Verpackung der Bauteile,auch das Abdeckband verfügt über die ESD-Optionen.Unten ist die Dimension des Trägerbandes und es passte Abdeckung Band Diagramm.
Trägerband ((mm) | 8 | 12 | 16 | 24 | 32 | 44 | 56 | 72 | 88 | 104 |
Abdeckband ((mm) | 5.4 | 9.3 | 13.3 | 21.3 | 25.5 | 37.5 | 49.5 | 65.5 | 81.5 | 97.5 |

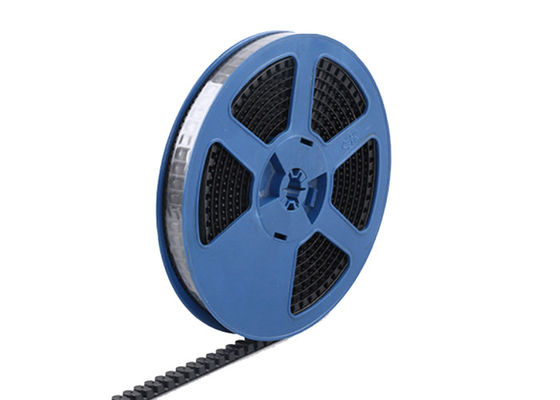

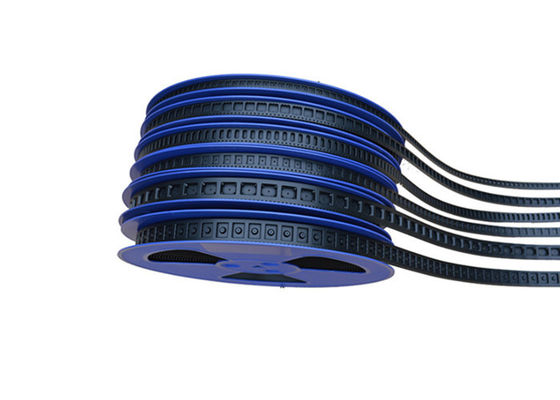

Spulen
Wir produzieren auch Rollen, es gibt Optionen für gängige Materialien und ESD-Materialien, meist aus Kunststoff in verschiedenen Größen und Designs.
Anwendung
Dieses Trägerband wird in IC, Kondensatoren, Widerständen, Steckverbindern, Mikrotransformatoren, Induktoren, elektronischen Schaltern, Dioden, Transistoren, LED-Chips, Low Power-LEDs, mittleren/hohen Leistungspaketen,Kuppelverpackungen, LED-Module, Linsen, LED-Matrize, Kristalle und andere Oberflächenbauteile, um den Anforderungen der effizienten, schnellen und miniaturisierten Produktion moderner elektronischer Produkte gerecht zu werden.Für alle Gürtel gilt, gleichmäßige Dichte, gleichbleibende Schalenfestigkeit, antistatische Funktion. Hauptsächlich in Steckverbinder, Chipkondensatoren, Widerständen, integrierten Blöcken verwendet, können mit PS, PC, PVC,Klebeband aus PET.
Wir liefern hochwertige geprägte Trägerbänder und kundenspezifische Trägerbänder entsprechend der Nachfrage der Kunden.
Wenn Sie ein Trägerband benötigen, mit dem Teile platziert und versiegelt werden können, um auf ein Pick-and-Place-System zu gehen, dann haben wir Optionen für Sie.
