Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE,RoHS |
Modellnummer: | HS-F380 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzpaket |
Lieferzeit: | 15~20 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
Produktbezeichnung: | LED-Bandlichttrennscheibe | andere Name: | Maschine zur Trennung von Mehrfachplatten-PCB |
---|---|---|---|
Spannung: | AC220V/110V, 50/60Hz | Klingen: | gh Qualitätsmaterial aus Hochgeschwindigkeitsstahl |
Maschinenleistung: | 200 W | Gewährleistung: | 1 Jahr |
Markieren: | Hochsicherheits-PCB-Abschließgeräte,Touchscreen-Steuerungsanlage für die PCB-Auslegung,LED-PCB-Abschließgeräte |

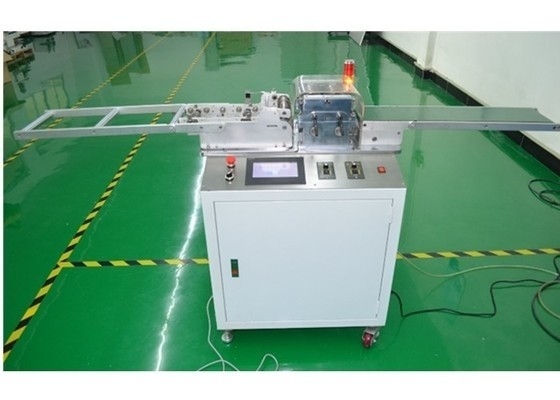

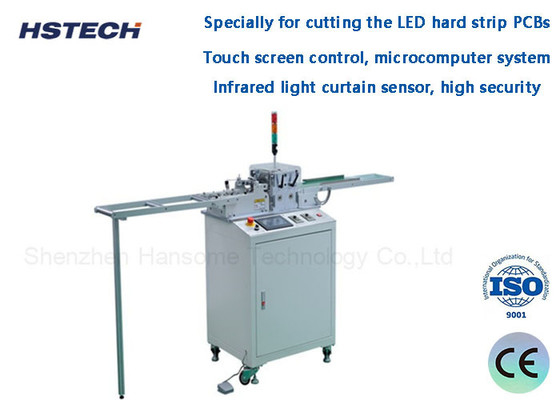

Hochsicherheits-PCB-Abschließgeräte speziell für LED-Lichtstreifen-Lichtscheider mit Touchscreen-Steuerung
Brettspaltmaschinen werden im Allgemeinen in V-Rohrbrettspaltmaschinen und nicht-V-Rohrbrettspaltmaschinen unterteilt.
1Die häufigste V-Rohr-Depannelmaschine ist die Messer-Depannelmaschine.
1Während des Schneidvorgangs bewegt sich das PCB nicht und das kreisförmige Messer gleitet, um sicherzustellen, dass die elektronischen Komponenten des Substrats durch Bewegung nicht beschädigt werden.
2Die Schiebegeschwindigkeit des Kreismessers ist einstellbar.
3Die Abstände zwischen dem oberen kreisförmigen Messer und dem unteren geraden Messer können entsprechend der Tiefe der V-Rohre und dem Verschleiß des Werkzeugs genau eingestellt werden.
4Es kann das Problem der Teile lösen, die die V-Rohre durchqueren, um die Spaltung zu realisieren.
5- Verringerung der inneren Belastung beim Schneiden von Platten, um Risse zu vermeiden.
6Die Schneidgeschwindigkeit wird durch den Knopf gesteuert, der Schnittschlag kann frei eingestellt werden und verfügt über ein LCD-Display.
7- Förderbänder können nach Bedarf installiert werden, um die Leistung zu verbessern.
8- Drei Sätze elektrischer Augenschutz, um eine sichere Produktion zu gewährleisten.
Eigenschaften
☆Die gesamte Maschine ist nach dem C-förmigen Konstruktionsprinzip ohne Biegebelastung und hoher Steifigkeit konstruiert.
☆Verwenden Sie Druckluft als Strom, um V-Schnitt-Verbindungs- und Spaltvorgänge zu verarbeiten.
☆Sicher Trennplatten für extrem empfindliche SMD-Teile oder ultradünne PCB.
☆Während der Plattenspaltung erfolgt keine Vibration.
☆ Luftantrieb, leise und geräuschlos.
☆Die oberen und unteren Werkzeuglücken lassen sich leicht einstellen.
☆Das untere Messer kann in YZ-Richtung eingestellt werden.
☆Das Werkzeug ist mit einer Gesichtswinkelstruktur ausgelegt und kann PCB-Teile schneiden, die sich fast in der Nähe der V-Rohre befinden.
Spezifikation
Modell | HS-F385 | |||||||
Herstellungsbezeichnung | LED-Hardband-PCB-Separator | |||||||
Maschinenabmessung | 2200 mm × 580 mm × 1060 mm | |||||||
Abmessung der Klinge | Rundblätter φ60 mm × 35 mm × 3 mm | |||||||
Maximale Bladesgruppen | Das hängt von den V-Linien ab. | |||||||
Durchschnittliche Lebensdauer der Klinge | 1,000,000 mal (PCB 1,2 m lang, 3 mm dick) | |||||||
Abtrennungsdicke | 0.8~3 mm, 1/3 der Plattendicke | |||||||
Spannung | AC220V/110V, 50/60Hz | |||||||
Maschinenleistung | 200 W | |||||||
Trenngeschwindigkeit | 1 mm bis 2000 mm/s | |||||||
Trennlänge | 100 mm unbegrenzt | |||||||
Trennbreite | 4-100 mm am besten, Breite eines einzelnen Brettes, nicht ganze Brettbreite | |||||||
geeignete Platten | LED-Bandplatten/LED-Röhren,Aluminium-Bordplatten und Glasfaserplatten | |||||||
Gewicht | Ungefähr 160 kg |
Verpackung
Ansprechpartner: Mr. Rudi Jin
Telefon: 86-755-23209382
Faxen: 86-755-23209382
