| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-C600/HS-C1000/HS-C1500 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzpaket |
| Lieferzeit: | 7~9 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Produktbezeichnung: | smt Förderer | Maschinenabmessung: | 600*690*930 mm |
|---|---|---|---|
| Gewicht: | 60 kg/80 kg/100 kg | Verkehrsrichtung: | L~R, oder R~L |
| PCB-Dicke: | 50*50~530*460mm | Stromversorgung: | AC110/220V,50/60HZ.±10% |
| Signal: | SMEMA | Gewährleistung: | 1 Jahr |
| Markieren: | SMEMA-kompatible PCB-Handhabungsausrüstung,PCB-Handhabungsausrüstungstransporter,SMT-Produktionsleitungen |
||

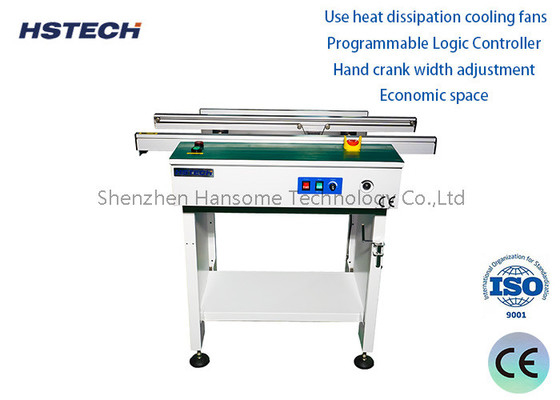

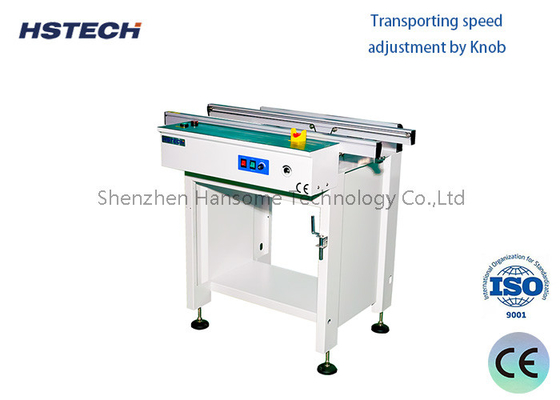

SMEMA-kompatible PCB-Transfer-Behandlungsausrüstung für PCB-Montage und SMT-Produktionslinie
Einführung
Die Funktion der SMT-PCB-Behandhabungsanlage Sie kann auch für die PCB-Pufferung, Inspektion, Prüfung oder manuelle Einfügung elektronischer Komponenten verwendet werden.
Die Anlegestation umfasst in der Regel: einen Rahmen und zwei parallel rotierende Förderbänder, die auf dem Rahmen montiert sind.Die vorhandenen Förderbänder sind in der Regel in Position auf dem Rahmen befestigt, so daß die Breite der beiden auf dem Förderband transportierten Leiterplatten begrenzt ist, was für den Transport von Leiterplatten unterschiedlicher Größe nicht günstig ist,die Anwendbarkeit der Dockingstation niedrig macht.
Nach der Funktion kann die Anschlussstation in eine Anschlussstation mit Lichtrahmen, eine vollautomatische Anschlussstation, eine Staubdeckungsanschlussstation,eine Kaltluftdeckelverbindungsstation und eine AbschirmverbindungsstationAlle Typen werden für die Verbindung und die Pufferung zwischen Maschinen in der SMT-Fertigungslinie verwendet und dienen als Übergangsbrett.
Was sind die wichtigen Parameter der SMT-Dockingstation?
⑴. Längen der Leitbahnen. Normalerweise beträgt die Länge der Anschlussplattform auf der SMT-Produktionslinie 1 Meter oder weniger.
⑵Die Breite der Dockingstation hängt mit der Größe der übertragenen Leiterplatte zusammen.
⑶Ob die Betriebsgeschwindigkeit und die Übertragungsgeschwindigkeit den Anschluss- und Übertragungsanforderungen entsprechen, hängt mit der Produktionseffizienz der gesamten Leitung zusammen.
Eigenschaften
| Modell | HS-C600 | HS-C1000 | HS-C1500 |
| Verfügbare PCB-Breite | Maximal 460 mm | Maximal 460 mm | Maximal 460 mm |
| Länge der Maschinenschiene | 600 mm | 1000 mm | 1500 mm |
| Maschinenabmessung | 600*690*930 mm | 1100*690*930 mm | 1500*750*930 mm |
| Gewicht | 60 kg | 80 kg | 100 kg |
| Transporthöhe | 910 ± 30 mm |
| Verkehrsrichtung | L~R, OR R~L |
| Betrieb | Frontbetrieb |
| Strecke feststehende Seite | Vorderseite, oder angepasst |
| PCB-Dicke | 50*50~530*460 mm |
| Optionen für die Förderlänge | 0.5m/0.6m/1.0m/1.5m/oder individuell angepasst |
| Geschwindigkeitsanpassung | Knopf |
| Anpassung der Breite | Handkurbel (optional automatisch eingestellt) |
| Stromversorgung | AC110/220V,50/60HZ,± 10% |
| Auswahlmöglichkeiten | Licht, Lüfter, Abdeckung, Automatik mit Einstellung, Doppelschiene, usw. |
| Signal | SMEMA |
Verpackung
Zusammenfassung: Die Anschlussstation ist ein Gerät mit sehr geringen Funktionen und Intelligenz in der SMT-Produktionslinie und hat eine relativ einfache Struktur.die Konstruktion der SMT-Produktionslinien ist sehr kompakt und angemessen, und es ist nicht notwendig, Geräte wie Dockingstationen zu verwenden. Wenn zwei Produktionslinien parallel betrieben werden müssen, wird eine Dockingstation benötigt, um den Transfer von PCB-Boards zu unterstützen;wenn die Übertragungsanforderungen einer bestimmten Vorrichtung in der Produktionslinie den Normen nicht entsprechen, kann eine Anlegestation ebenfalls zur Unterstützung eingesetzt werden.
