| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-HC250 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzpaket |
| Lieferzeit: | 15~20 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Produktbezeichnung: | Vertikaler Puffer | Transporthöhe: | 910±20mm |
|---|---|---|---|
| Verkehrsrichtung: | L~R, oder R~L | Festseite der Schiene: | Vorderseite oder Rückseite |
| PCB-Dicke: | Min. 0,6 mm | Wahl der Tonhöhe: | 1-4 ((10 mm Abstand) |
| Stromversorgung: | 220V,50/60Hz,± 10% | Macht: | 0.05kw |
| Markieren: | Doppelprüfungs-PCB-Behandhabungsgeräte,SMEMA-Signal-PCB-Behandhabungsgeräte |
||

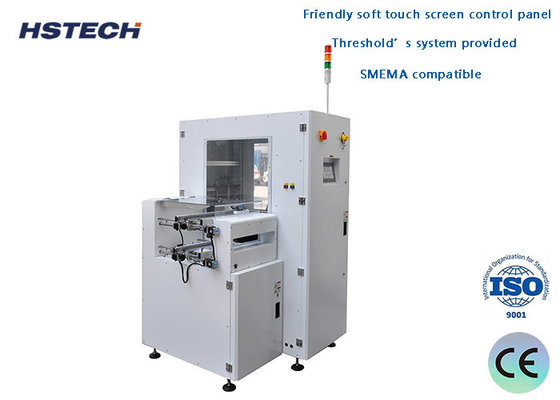

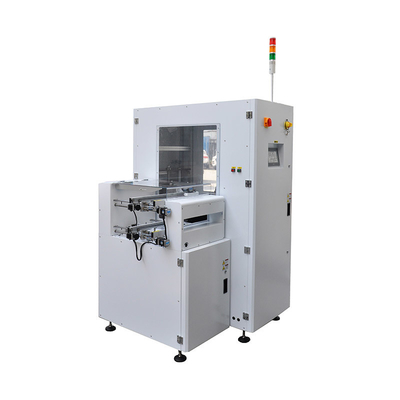

SMEMA-Signal-Vertikalpuffer mit doppelter Überprüfung NG-PCBs für PCB-Handling-Ausrüstung
Beschreibung
Dieses PCB-Handling-Gerät dient als Puffer zwischen der SMD-Maschine und der Inspektionsanlage.
Es gibt viele verschiedene Arten intelligenter Produktionsanlagen auf der SMT-Produktionslinie.Wenn eine Ausrüstung die Produktionseffizienz aus technischen Gründen nicht synchronisiert und instabil macht- oder aufgrund eines Alarmausfalls in der automatischen Erkennung der Produktionslinie, wird das PCB auf einigen Produktionslinien beschädigt.Eine PCB-Speichermaschine ist erforderlich, um dieses Problem vorübergehend zu lösenDie Funktion der PCB-Board-Speichermaschine besteht darin, dass, wenn PCB-Boards in einem bestimmten Teil der Produktionslinie überversorgt sind,die PCB-Boards können vorübergehend in der Plattenspeichermaschine gelagert werdenWenn in einem bestimmten Teil nicht ausreichend "Versorgung" vorhanden ist, wird die Plattenspeichermaschine die gespeicherte PCB-Platte freisetzen, um die PCB-Platte für die Verarbeitung im nächsten Prozess bereitzustellen.Die Funktion der PCB-Speichermaschine ist es, als Verbindung zwischen der vorherigen und der folgenden zu dienen und Pufferung zu erreichen.
Eigenschaften
1.Verwenden Sie das freundliche Soft-Touch-Bedienfeld.
2.FIFO, LIFO, Lade-, Entlade- und Ablehnungsmodus ausgewählt.
3Schnelle, reibungslose und präzise Indizierung.
4.Inneres PCB-Rack für die Aufbewahrung von PCBs, Max kann 25 PCBs aufbewahren.
5Die Maschine wird für jede Schicht NG oder OK PCB anzeigen.
6.Oberste Förderplattform zur doppelten Überprüfung von NG-PCBs.
7Das System der Schwellenwerte ist vorgesehen.
8. SMEMA kompatibel.
Technische Einzelheiten
| Transporthöhe | 910 ± 20 mm |
| Verkehrsrichtung | L~R, oder R~L |
| Sammeln von Vorlagen | Aufzugs-PCB-Rack |
| Transportgeschwindigkeit des Förderers | Einstellbar |
| Festseite der Schiene | Vorderseite oder Rückseite |
| Operationsseite | Vorderseite |
| PCB-Dicke | Min. 0,6 mm |
| Wahl der Tonhöhe | 1-4 ((10 mm Abstand) |
| Stromversorgung | 220V,50/60Hz,± 10% |
| Macht | 00,05 kW |
| Kapazität der PCB-Lagerbestände | Maximal 25 Stück |
| Zeitschrift | - Nein. |
| Signal | SMEMA |
| Auswahlmöglichkeiten |
Automatische Breiteneinstellung.
|
Spezifikation
| Modell | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| Effiziente PCB-Länge | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Maschinenabmessung | 1250*1200*1600 mm | 1460*1360*1600 mm | 1610*1480*1600 mm | 1610*1620*1600 mm |
| Gewicht | 200 kg | 230 kg | 270 kg | 300 kg |
Betriebsdiagramm
Warum eine vollautomatische Caching-Maschine?
Die Produktionsanlagen für die gesamte SMT-Produktionslinie werden von vielen Herstellern geliefert.und sie haben keinen einheitlichen EffizienzstandardObwohl die PCB-Produktionsrate bei der Konzeption der SMT-Produktionslinie bewertet wird, gibt es noch einige unsichere Faktoren.Um instabile Faktoren, die die gesamte Produktionslinie betreffen, zu vermeiden, können Sie die Einrichtung von Cache-Maschinen vor und nach einigen Geräten in Betracht ziehen.
